Линейные оптические терминалы LTP 13
3
Combo GE
0..3
4 шасси для установки SFP модулей 1000 Base-X uplink
интерфейса для выхода в IP-сеть (для LTP-4X)
4 разъема RJ-45 10/100/1000 Base-T Gigabit uplink
интерфейса для выхода в IP-сеть (для LTP-4X)
4..7
4 шасси для установки SFP модулей 1000 Base-X uplink
интерфейса для выхода в IP-сеть (для LTP-8X)
4 разъема RJ-45 10/100/1000 Base-T Gigabit uplink
интерфейса для выхода в IP-сеть (для LTP-8X)
4
10G/1G 0..1
2 шасси для установки SFP модулей 10GBase/1000 Base-X
uplink интерфейса для выхода в IP-сеть
5
PON
4 шасси для установки SFP модулей xPON 2,5 G (для LTP-4X)
8 шасси для установки SFP модулей xPON 2,5 G (для LTP-8X)
6
Power
индикатор питания устройства
7
Status
индикатор работы устройства
8
F
Функциональная кнопка для перезагрузки устройства и
сброса к заводским настройкам:
- при нажатии на кнопку длительностью менее 10 с.
происходит перезагрузка устройства.
- при нажатии на кнопку длительностью более 10 с
происходит сброс устройства до заводской конфигурации.
Четыре электрических интерфейса Ethernet и четыре оптических интерфейса являются
комбинированными (Combo GE 0..3 или 4..7, в зависимости от типа устройства). В
комбинированных портах может быть активным только один из интерфейсов, но не оба
одновременно.
2.4.2 Задняя панель LTP

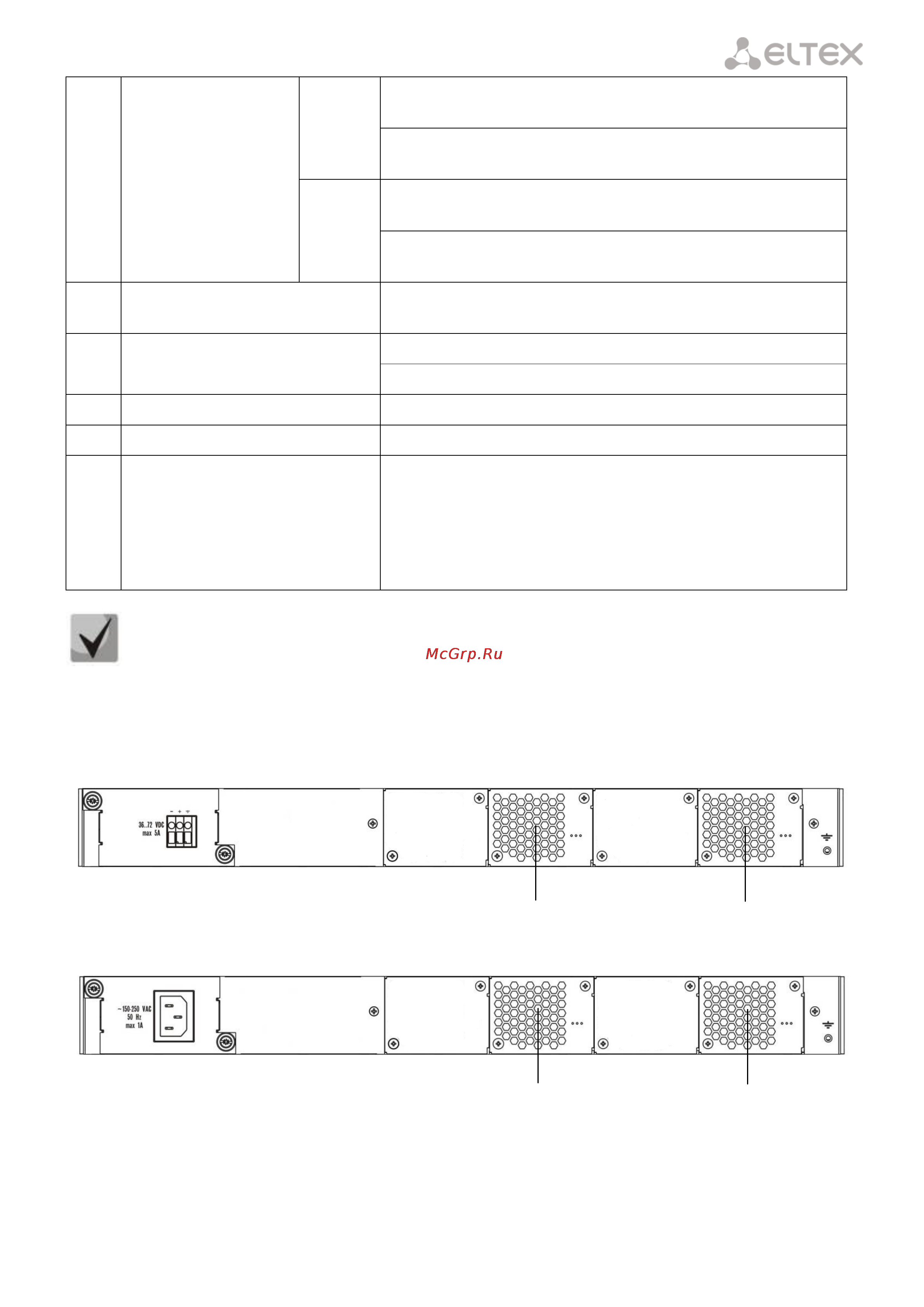

Внешний вид задней панели устройств приведен на рисунках 3, 4
Рисунок 3 Задняя панель станционных терминалов LTP (DC)
Рисунок 4 Задняя панель станционных терминалов LTP C)
В таблице 3 приведен перечень разъемов, расположенных на задней панели устройств.
fan0
fan1
fan0
