126 Линейные оптические терминалы LTP

ПРИЛОЖЕНИЕ В. ПОРЯДОК ПРОХОЖДЕНИЯ ПАКЕТОВ ЧЕРЕЗ КОММУТАТОР

Пакет, поступающий на входной порт коммутатора, проверяется на принадлежность к VLAN:

– если пакет тегирован, то он направляется в соответствующий блок VLAN данного порта;

– если пакет не имеет тега, он будет помещен в блок VLAN, равный PVID;

– если на порту не установлены правила для VLAN ID, в котором пришел пакет, и на порту

включена фильтрация по VLAN, пакет будет отброшен.

Настройка производится в меню switch/configure terminal/interface x/ingress filtering.

Кроме того, на входном порту может быть указан тип пропускаемых пакетов (switch/ configure

terminal/interface x/frame-types):

– all –пропускать все пакеты;

– tagged – пропускать только тегированные пакеты.

Рассмотрим порядок прохождения через коммутатор пакетов различных видов:

– Unicast-пакеты;

– Broadcast-пакеты;

– Multicast-пакеты;

– IGMP-пакеты.

1. Прохождение Unicast-пакетов

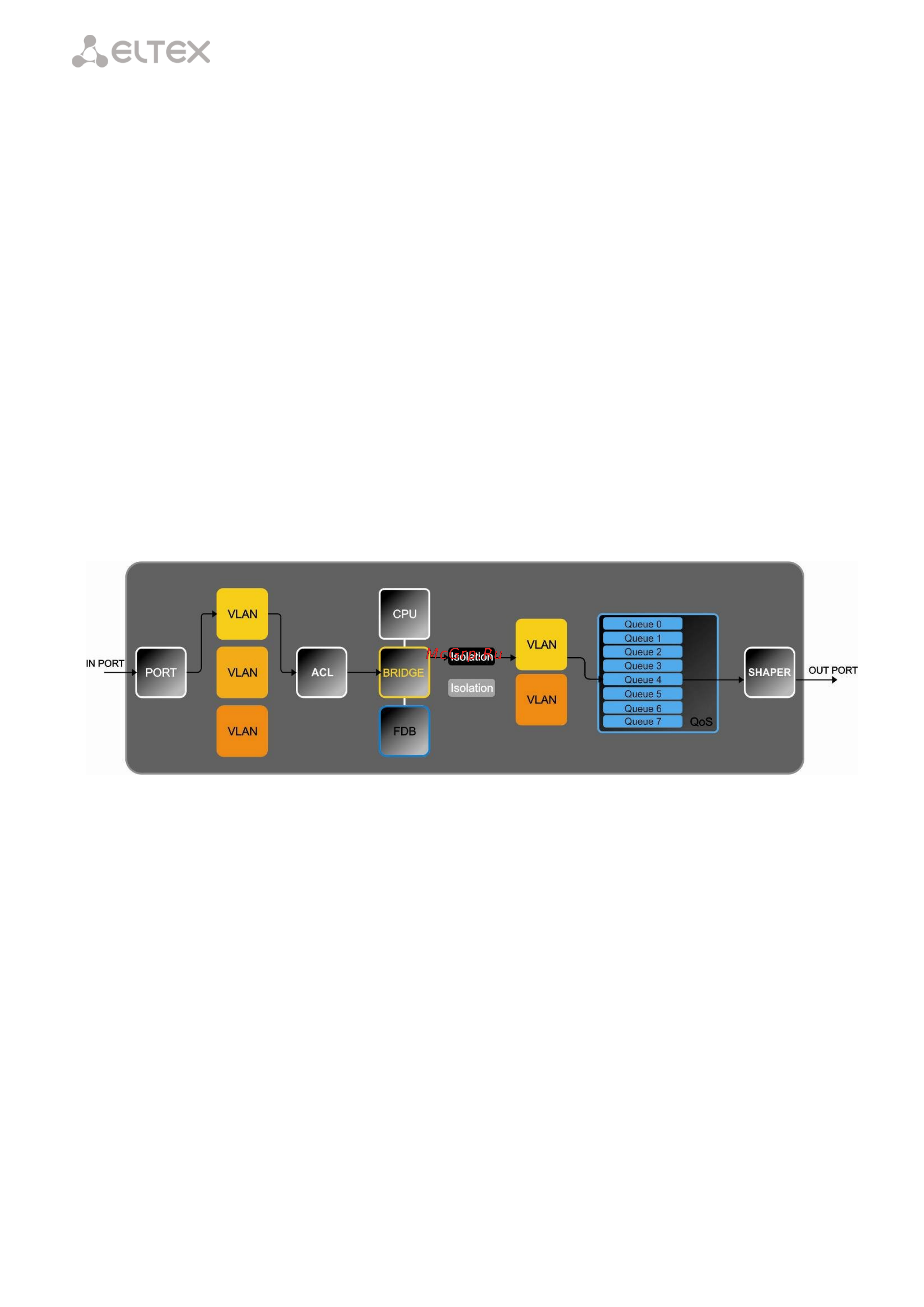

Рисунок 3 – Порядок прохождения Unicast-пакетов через коммутатор

Unicast-пакеты, попадающие на входной порт коммутатора, передаются в соответствующий блок

VLAN. Для нетегированных пакетов блок VLAN назначает PVID, установленный для данного порта.

Далее пакет попадает в блок ACL (Access-Control List), в котором осуществляется фильтрация. Пакет

может быть отброшен или передан дальше на основании таблицы доступа, настраиваемой в меню

switch /configure terminal/access-control.

Фильтрация пакетов осуществляется по следующим параметрам:

– MAC/IP-адрес отправителя/получателя;

– тип протокола уровня L2;

– тип протокола IPv4;

– номер TCP/UDP-порта отправителя/ получателя.

Далее пакет поступает в блок Bridge, где в адресной таблице производится поиск по VID и MAC-

адресу получателя пакета порт назначения. Адрес отправителя заносится в адресную таблицу.

Затем пакет попадает в блок Isolation.В данном блоке может быть настроена изоляция портов с

целью не пропускать пакеты между портами одной группы (например, между uplink-портами).
