128 Линейные оптические терминалы LTP

Затем пакеты поступают в блок Bridge, где в адресной таблице производится поиск по VID и

Destination IP-адресу пакета. Блок Bridge рассылает multicast-пакеты на те порты коммутатора, где

данный IP присутствует в качестве заявленного на просмотр.

Затем пакеты попадают в блок Isolation, где попадают под работу правил изоляции.

Пропущенные пакеты передаются в одну из выходных очередей.

4. Прохождение IGMP-пакетов

IGMP-пакеты, приходя в блок Bridge, перехватываются процессором CPU в том случае, если IGMP

Snooping включен глобально и в данной VLAN. Если глобальный IGMP Snooping не включен, то пакеты

IGMP будут проходить как Broadcast-трафик.

Работа с выключенным IGMP Querier

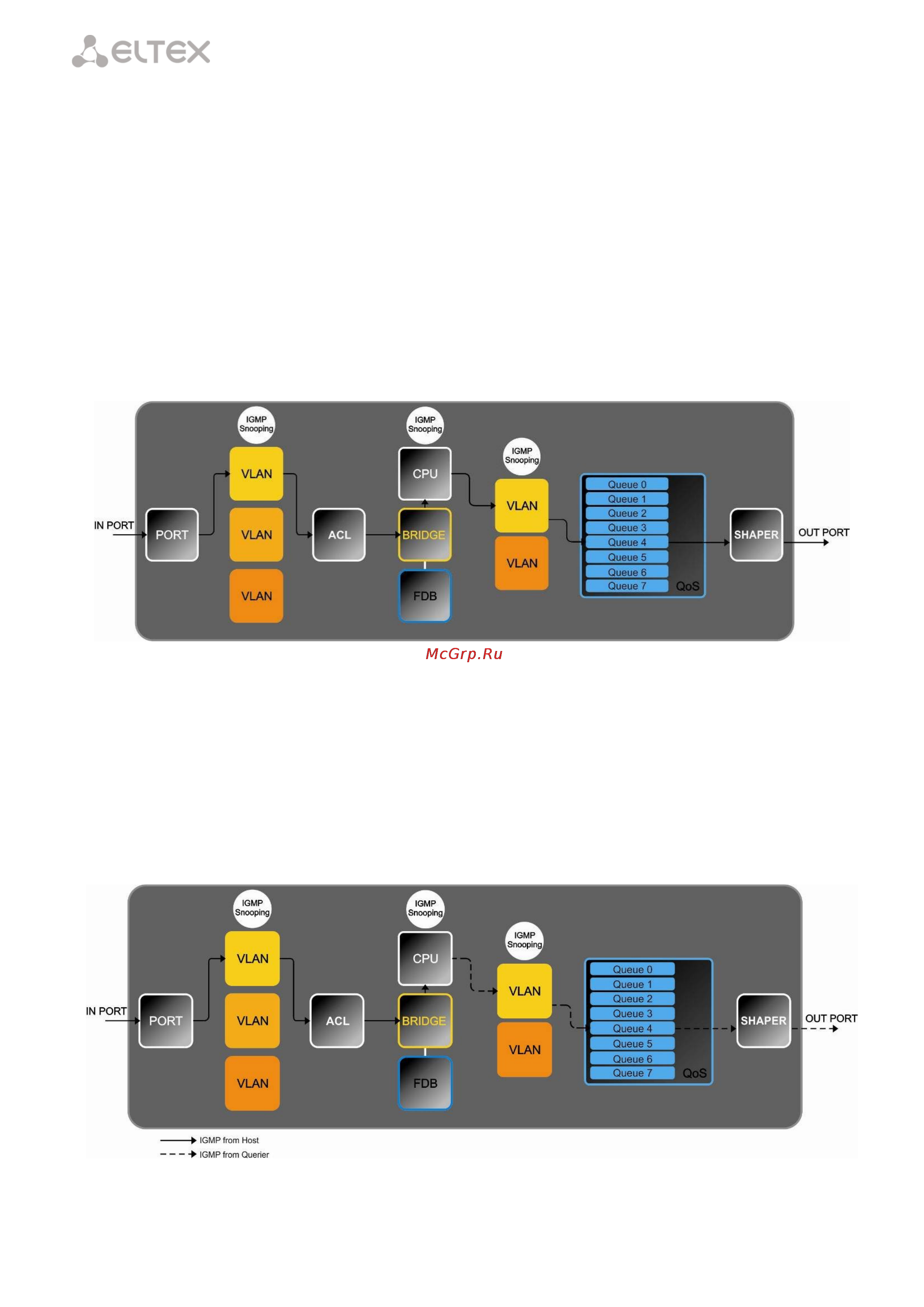

Рисунок 6 – Порядок прохождения IGMP-пакетов через коммутатор с выключенным IGMP

Querier

Пакет IGMP Query, принимаемый с uplink-порта, перехватывается CPU и передается далее на все

pon-порты без изменений. Пакеты IGMP Report, принимаемые с pon-портов, перехватываются CPU и

отправляются без изменений на uplink-порты коммутатора. При этом ведется статистика по группам, а в

базу данных FDB добавляется запись «IP+VID+VIDx», где VIDx – список портов, которые запросили группу

IP в данной VLAN. Если такая запись уже создана, в VIDx добавляется порт, с которого пришел запрос.

Работа с включенным IGMP Querier

Рисунок 7 – Порядок прохождения IGMP-пакетов через коммутатор со включенным IGMP

Querier
