Терминал абонентский универсальный TAU-32M.IP 107
Описание полей меню приведено выше.

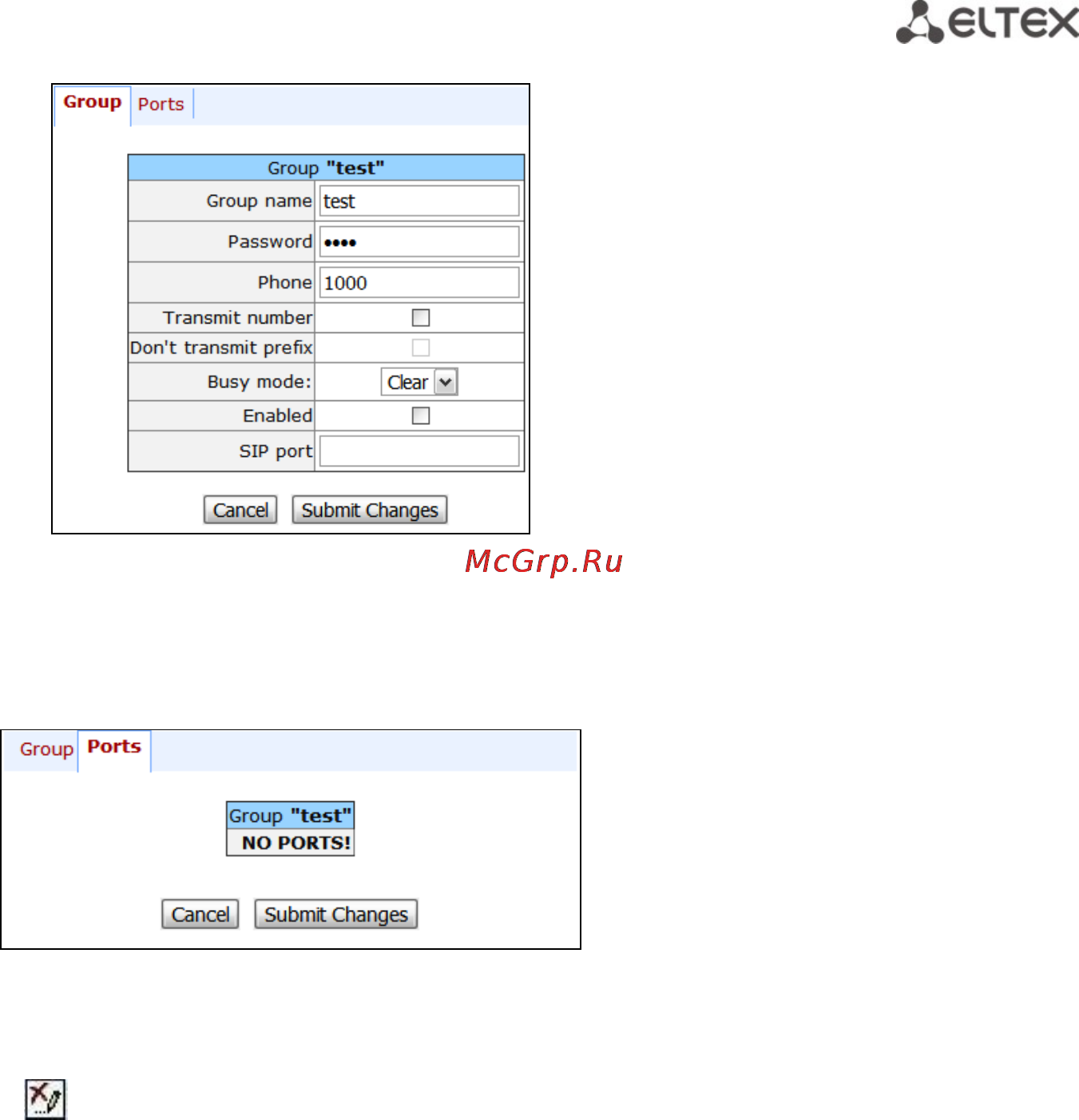

Закладка «Ports» – порты группы:
Для добавления порта в группу необходимо выбрать в выпадающем меню нужный порт и нажать
на кнопку «Add port». Для изменения порядка портов в группе используются стрелки (вверх, вниз), для
удаления порта из группы – кнопка . Для выхода без сохранения настроек нажать кнопку «Cancel».
Для отмены всех внесенных изменений нажать кнопку «Undo All Changes».
Для сохранения изменений нажать кнопку «Submit Changes». Для сохранения настроек в
постоянную память устройства нажать кнопку «Save».
5.1.2.9. Настройка групп перехвата (Pickup groups)
Подменю «Pickup groups» служит для настройки групп перехвата. Всего может быть
сконфигурировано до 32 различных групп перехвата.
Группа перехвата вызова (pickup group) - группа абонентов, уполномоченных принимать
(перехватывать) любой вызов, направленный на другого абонента, входящего в группу. То есть каждый
абонентский порт, принадлежащий группе, может перехватить вызов, поступивший на любой другой порт
данной группы путем набора кода перехвата. Настройка кода перехвата осуществляется во вкладке «PBX
-> SIP/H323 -> Profiles -> Profile n -> Dialplan» и описана в разделе 5.1.2.2.6.3 Настройка кода перехвата.
