Терминал абонентский универсальный TAU-32M.IP 153
8.4. Алгоритм вызова по протоколу H.323
Стандарт H.323 стандарт ITU-T, определяющий технические требования для передачи аудио- и
видеоданных через сети с коммутацией пакетов и включает в себя стандарты на видеокодеки, голосовые
кодеки, общедоступные приложения, управление вызовами и системой. Семейство протоколов Н.323
включает в себя три основных протокола: протокол взаимодействия оконечного оборудования с
контроллером зоны – RAS, протокол управления соединениями – Н.225 и протокол управления
логическими каналами – Н.245.
В данном разделе приведен пример сценария установления базового соединения по протоколу
H.323 между двумя шлюзами без использования гейткипера.

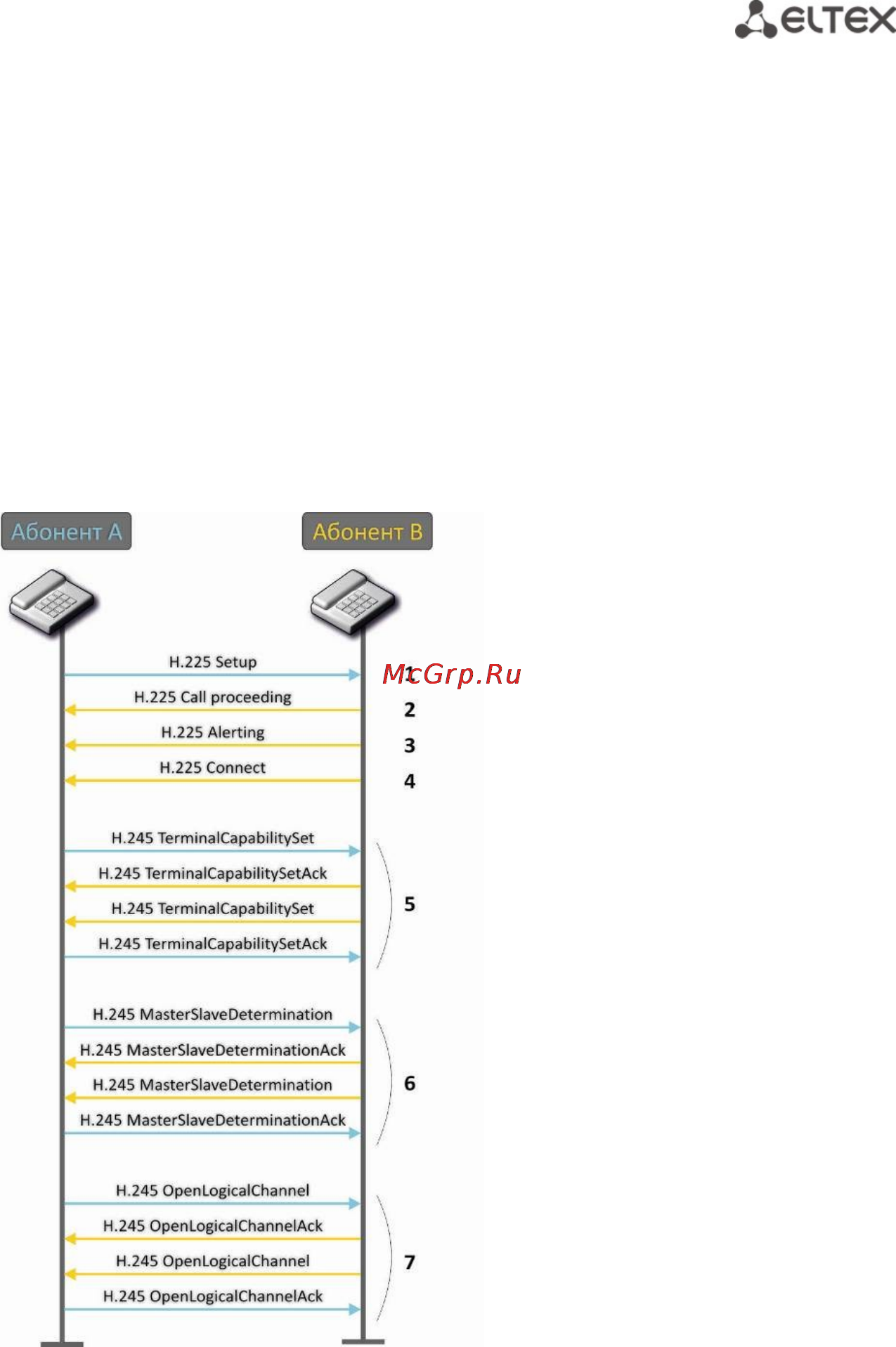

Рисунок 22 – Алгоритм вызова по протоколу H.323
Описание алгоритма:
Установление соединения (по протоколу ITU-Q.931/H.225)
1 Шлюз абонента «А» вызывает абонента «B» (посылает сообщение «setup»).
2 Шлюз абонента «B» посылает сообщение, заявляя о возможности продолжения процесса.
3 Шлюз абонента «B» отправляет сообщение уведомления «Alerting». Абонент «B» свободен.
В этот момент на аппарат абонента «B» выдается «Посылка вызова», а абоненту «А»
«Контроль посылки вызова».
4 Шлюз абонента «B» отвечает на вызов.
Установление логических каналов (по протоколу H.245)
5 Шлюз абонента «А» сообщает шлюзу абонента «B» какие возможности он поддерживает
(TerminalCapabilitySet). Шлюз абонента «B» подтверждает запрос (TerminalCapabilitySetAck).
Такая же процедура повторяется в обратном направлении от абонента «B» к абоненту «А».
6 Определяется режим работы – какой из шлюзов будет «ведущим», какой «ведомым».
7 Каждый шлюз передает сообщение на открытие логического канала (OpenLogicalChannel).
Если шлюзы готовы к принятию данных, отправляются сообщения подтверждающие
открытие логического канала (OpenLogicalChannelAck). Открывается разговорная RTP-сессия.
