Терминал абонентский универсальный TAU-32M.IP 57

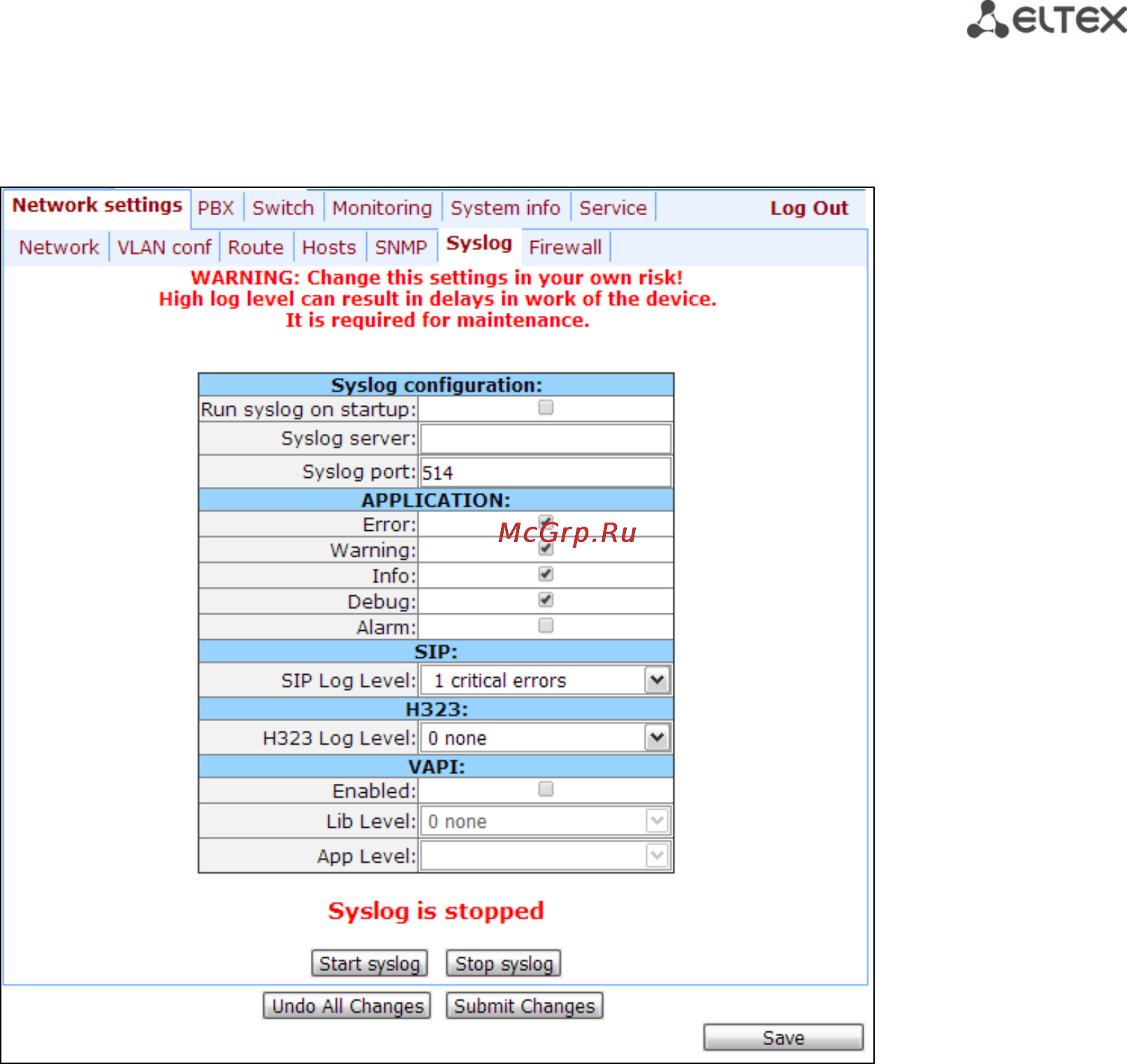

– SIP Log Level – уровень отладки протокола SIP;
– H.323 Log Level – уровень отладки протокола H.323;
– Enable – при установленном флаге разрешена отладка библиотеки VAPI, иначе - запрещена;
– Lib Level – уровень отладки библиотеки VAPI;
– App Level – уровень отладки VAPI со стороны приложения.
Кнопки «Start», «Stop» служат для запуска и остановки процесса вывода отладочной информации в
системный журнал.
Для отмены всех внесенных изменений нажать кнопку «Undo All Changes». Для применения
изменений нажать кнопку «Submit Changes». Для сохранения настроек в постоянную память устройства
нажать кнопку «Save».
