28 Терминал абонентский универсальный TAU-32M.IP
3.2.7. Установка и удаление SFP-трансиверов
Установка оптических модулей может производиться как при выключенном, так и при
включенном устройстве.
Установка трансивера:
1. Вставьте верхний SFP-модуль в слот открытой частью разъема вниз, а нижний SFP-модуль
открытой частью разъема вверх.
2. Надавите на модуль. Когда он встанет на место, вы услышите характерный щелчок.

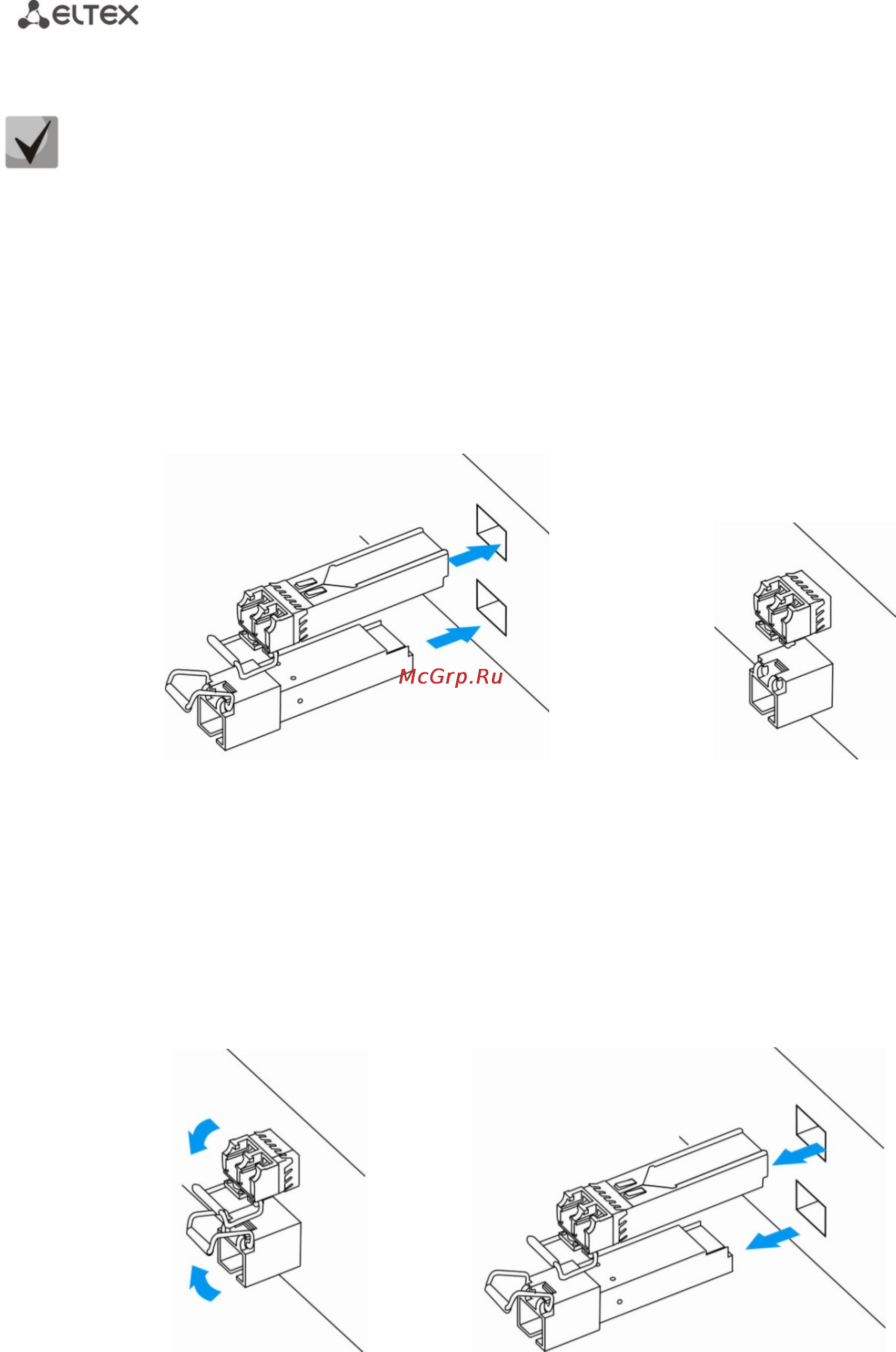

Рисунок 13 – Установка SFP-трансиверов
Удаления трансивера:
1. Откройте защелку модуля.
2. Извлеките модуль из слота.
Рисунок 14 – Открытие защелки SFP-трансиверов и извлечение SFP-трансиверов
