198 Терминал абонентский универсальный TAU-32M.IP
Необходимые параметры:
Для входящей связи с ГТС.
При входящей связи необходимо детектировать на линии сигнал «Посылка вызова», чтобы
занять комплект. Обычно двух посылок для распознавания сигнала достаточно, при этом
гарантируется прием CallerID абонента ГТС выдаваемый после первой посылки вызова:
параметр «Ring detection» равен 2. В случае если АТС выдает CallerID после второй посылки
вызова, то нужно будет данный параметр увеличить на 1, при этом время установления связи
увеличится.
Для передачи CallerID абонента ГТС абоненту выноса необходимо установить флаг «Use PSTN
CallerID», иначе абоненту выноса будет выдаваться номер линии FXO в качестве CallerID.
Для исходящей связи на ГТС.
При занятии линии FXO необходимо задетектировать сигнал «Ответ станции» выдаваемый
абонентским комплектом АТС. Если сигнала нет, то комплект может быть неисправен.
Поскольку АТС по условиям задачи выдает нестандартные сигналы с частотой 600 Гц, то
необходимо настроить параметры: установить флаг «Dialtone detection» и установить параметры
детектирования сигнала «Dial tone detection parameters»: 600;0(2000/0/1). Также для
возможности детектирования сигнала «Занято» при отбое абонента ГТС установить параметр
«Busy tone detection parameters» в значение: 600;1(350/350/1). Если сигнал «Занято» не будет
задетектирован, то линия FXO будет освобождена только после отбоя абонента ТАУ-32М.
Нажмите кнопку «Apply» для применения настроек.

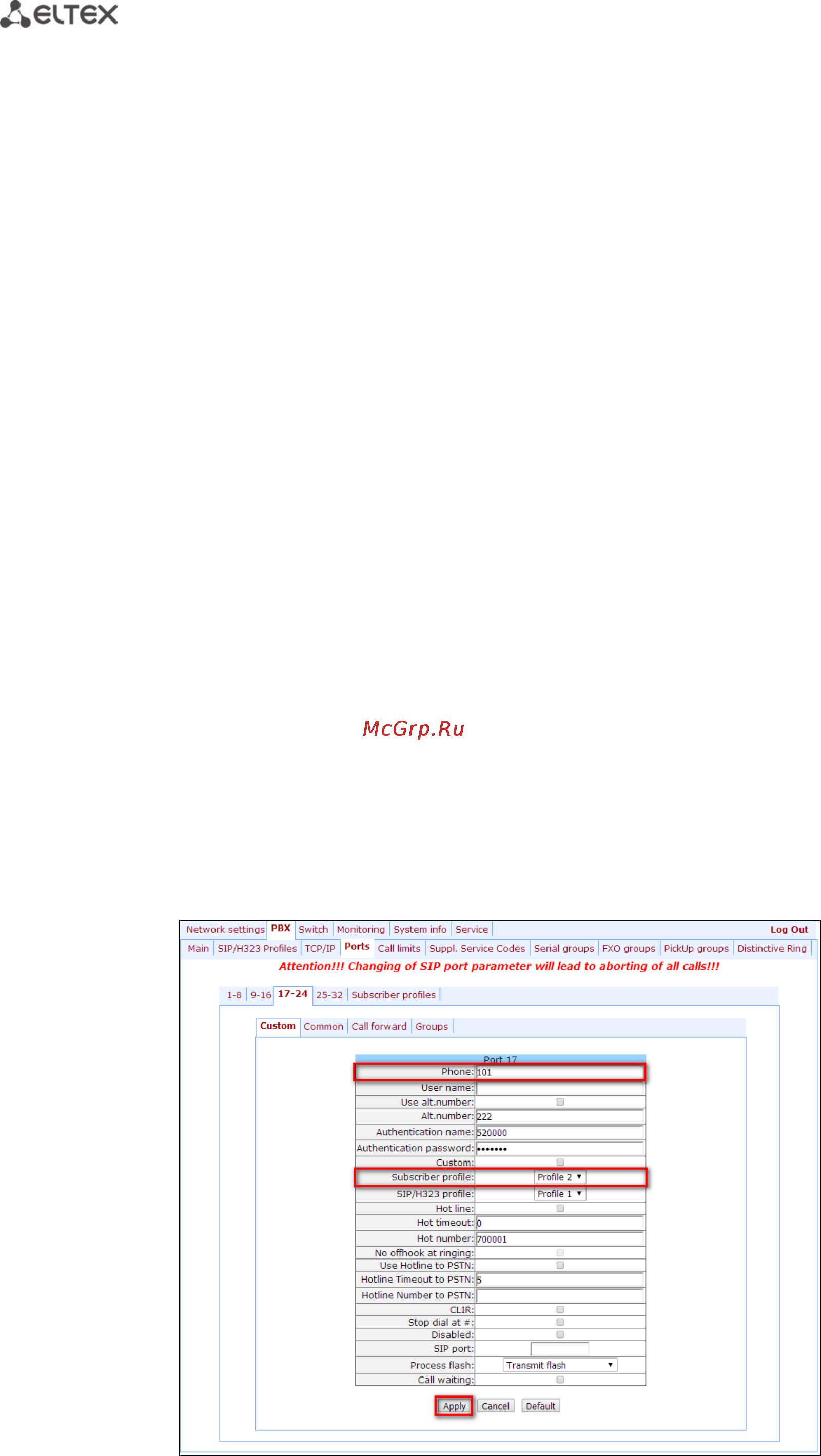

3 Настроить абонентские порты и линии FXO (PBX -> Ports -> Edit -> Custom).
На четырех портах – комплектах FXO, подключенных к ГТС, нужно назначить номера
абонентских линий – параметр «Phone» (например, 101-104) и назначить настроенный профиль
2: параметр «Subscriber profile» принимает значение «profile 2». На абонентских портах –
комплектах FXS нужно настроить абонентские номера (например, 200-2ХХ). Для всех портов
настроить «SIP/H323 profile» с номером 1.
