24 Терминал абонентский универсальный TAU-32M.IP
3.2.2. Крепление кронштейнов
В комплект поставки устройства входят кронштейны для установки в стойку и винты для крепления
кронштейнов к корпусу устройства.

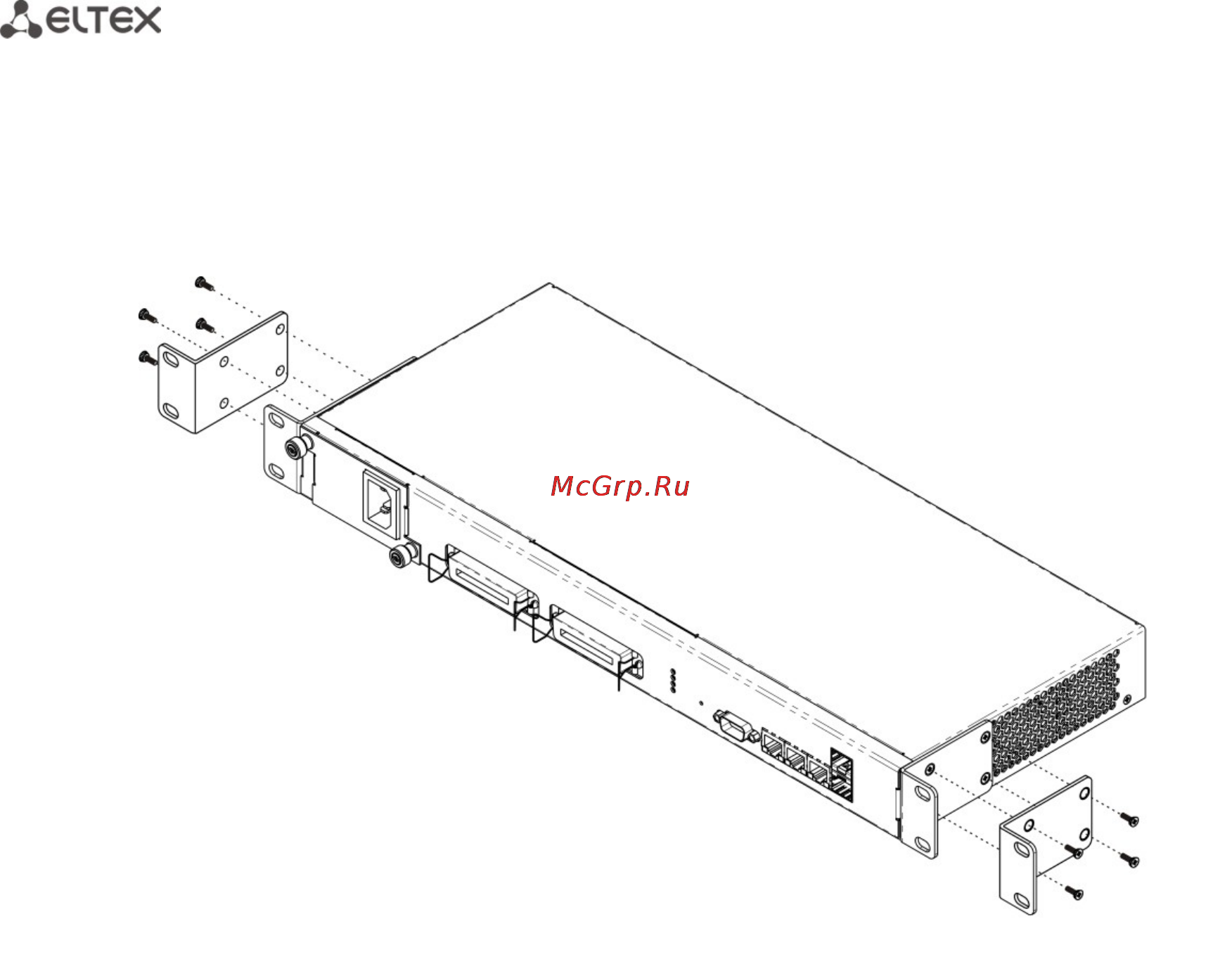

Рисунок 9 – Крепление кронштейнов
Для установки кронштейнов:
1 Совместите четыре отверстия для винтов на кронштейне с такими же отверстиями на
боковой панели устройства, рисунок 9.
2 С помощью отвертки прикрепите кронштейн винтами к корпусу.
Повторите действия 1, 2 для второго кронштейна.
