Терминал абонентский универсальный TAU-32M.IP 25
3.2.3. Установка устройства в стойку
Для установки устройства в стойку:
1 Приложите устройство к вертикальным направляющим стойки.
2 Совместите отверстия кронштейнов с отверстиями на направляющих стойки. Используйте
отверстия в направляющих на одном уровне с обеих сторон стойки, для того чтобы
устройство располагалось горизонтально.
3 С помощью отвертки прикрепите устройство к стойке винтами.

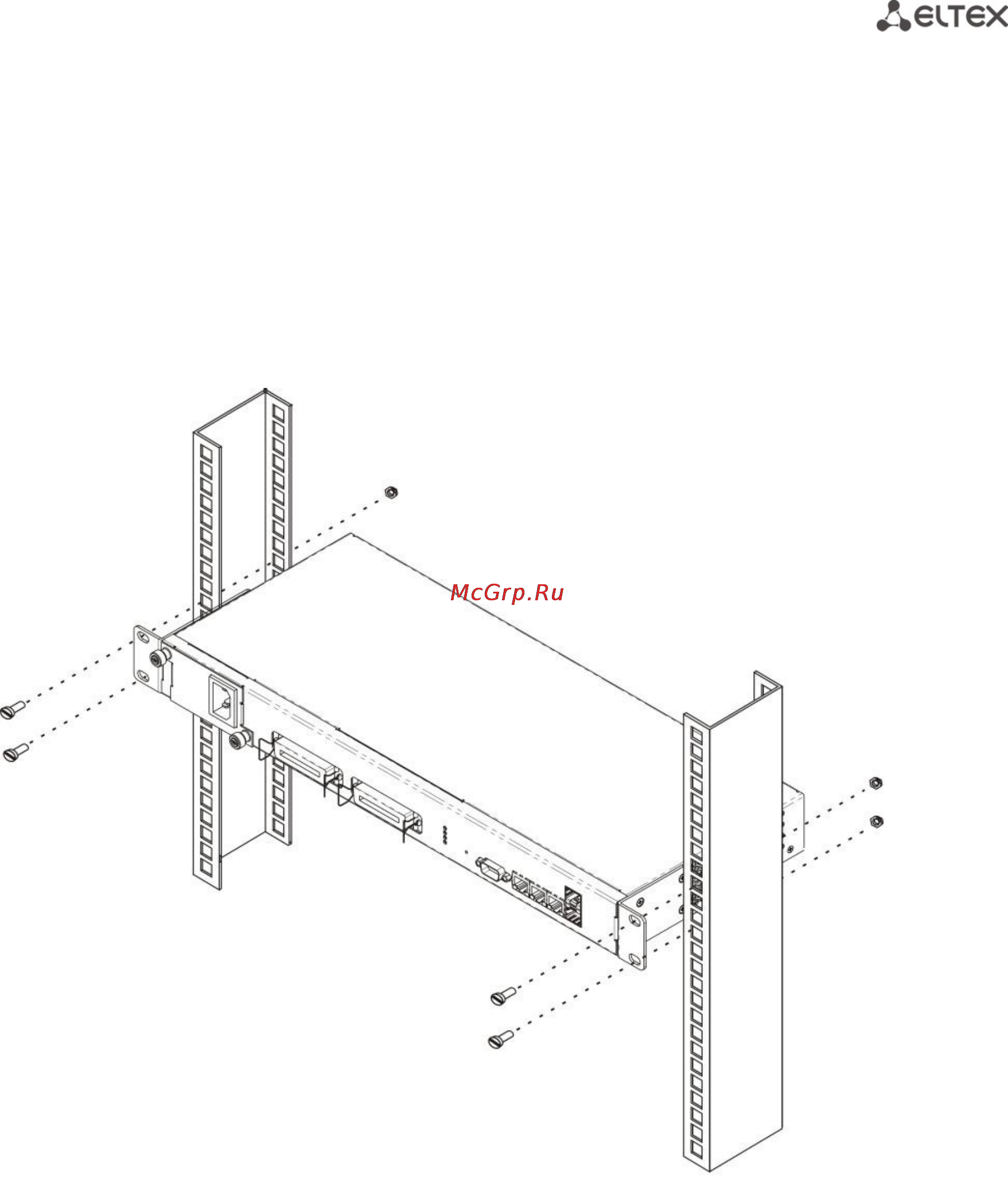

Рисунок 10– Установка устройства в стойку
