10

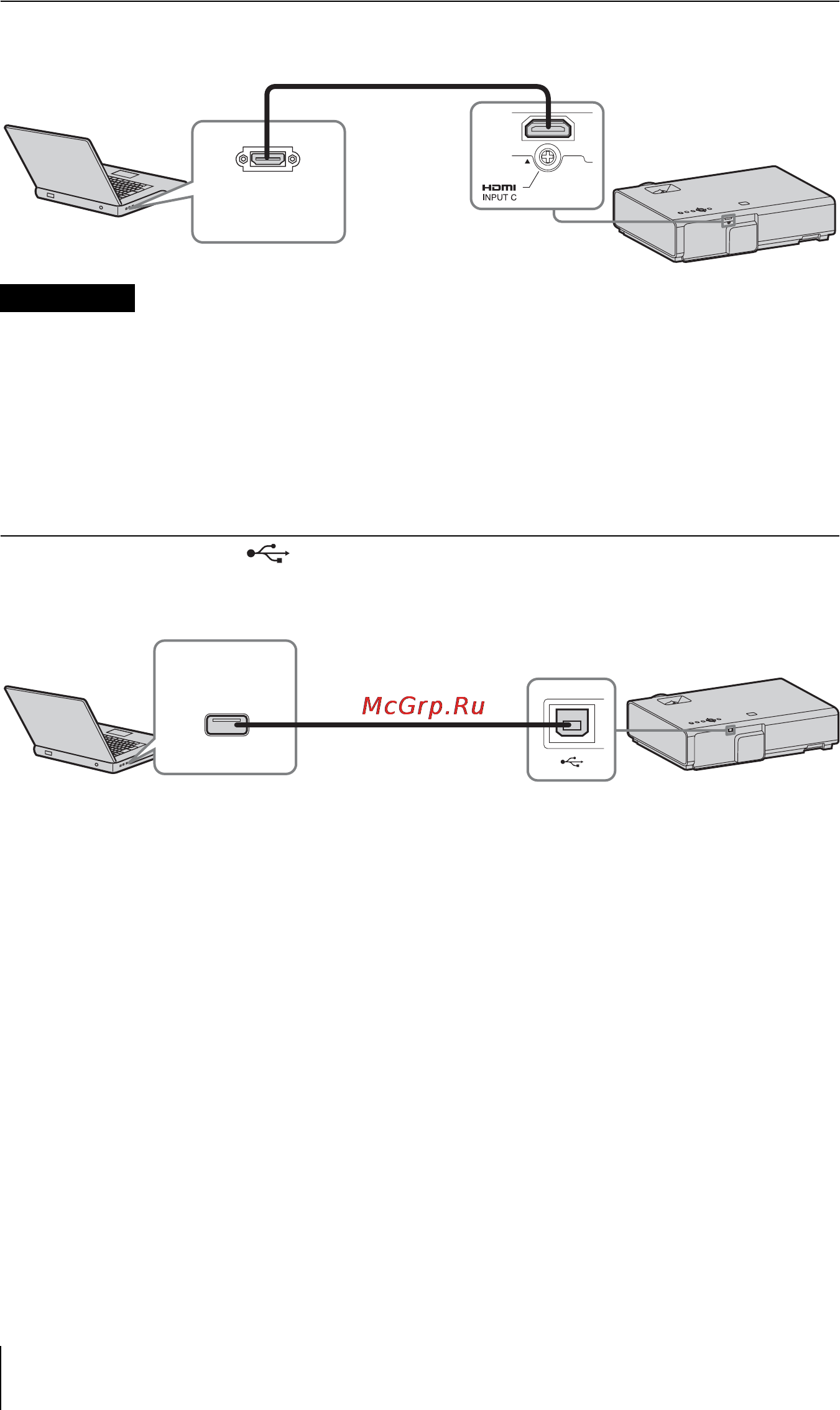

Подключение проектора
INPUT C
• Выходной аудиоразъем HDMI предусмотрен только в моделях VPL-EW295/EW255/
EW235/EX295/EX255/EX235.
• Используйте оборудование, совместимое со стандартом HDMI, на котором есть
логотип HDMI.
• Используйте высокоскоростные кабели HDMI, на которые нанесен логотип типа
кабеля. (рекомендуется использовать изделия производства Sony.)
• Разъем HDMI проектора не поддерживает сигнал DSD (Direct Stream Digital) или
CEC (Consumer Electronics Control).
Разъем USB (Тип B) ( )
Используется для подключения проектора к компьютеру с помощью разъема
USB (см. раздел “Использование функции презентации по сети” (стр. 47)).
Примечания
Используется для подключения компьютера, оснащенного выходным разъемом HDMI.
Выходной
разъем HDMI
Кабель HDMI
(не
прилагается)
Компьютер
USB-кабель A-B (не
прилагается)
Компьютер
Разъем USB
(Тип A)
