11
Подключение проектора
Подготовка к работе
Разъем LAN
Для подключения к компьютеру, планшету или смартфоном через концентратор
или маршрутизатор (“Функция презентации по сети” (стр. 47)).
Разъем USB (Тип A) ( )
Используется для подключения USB-адаптера беспроводной сети IFU-WLM3 (не
прилагается) (“Функция презентации по сети” (стр. 47)).
• USB-адаптеры беспроводной сети, не предназначенные для использования с данным
проектором, работать не будут.
• При подключении или отключении USB-адаптера беспроводной сети убедитесь, что
проектор находится в режиме ожидания (Режим ожид.: “Низкий”) или кабель
питания переменного тока отсоединен от розетки.(стр. 31)
• При беспроводном подключении планшета или смартфона к проектору через USB-
адаптер беспроводной сети IFU-WLM3 (не прилагается) установите для параметра
“Сеть WLAN” значение “Т-ка дост. (руч.)” в меню проектора “Параметры WLAN”
(стр. 31).
Примечания

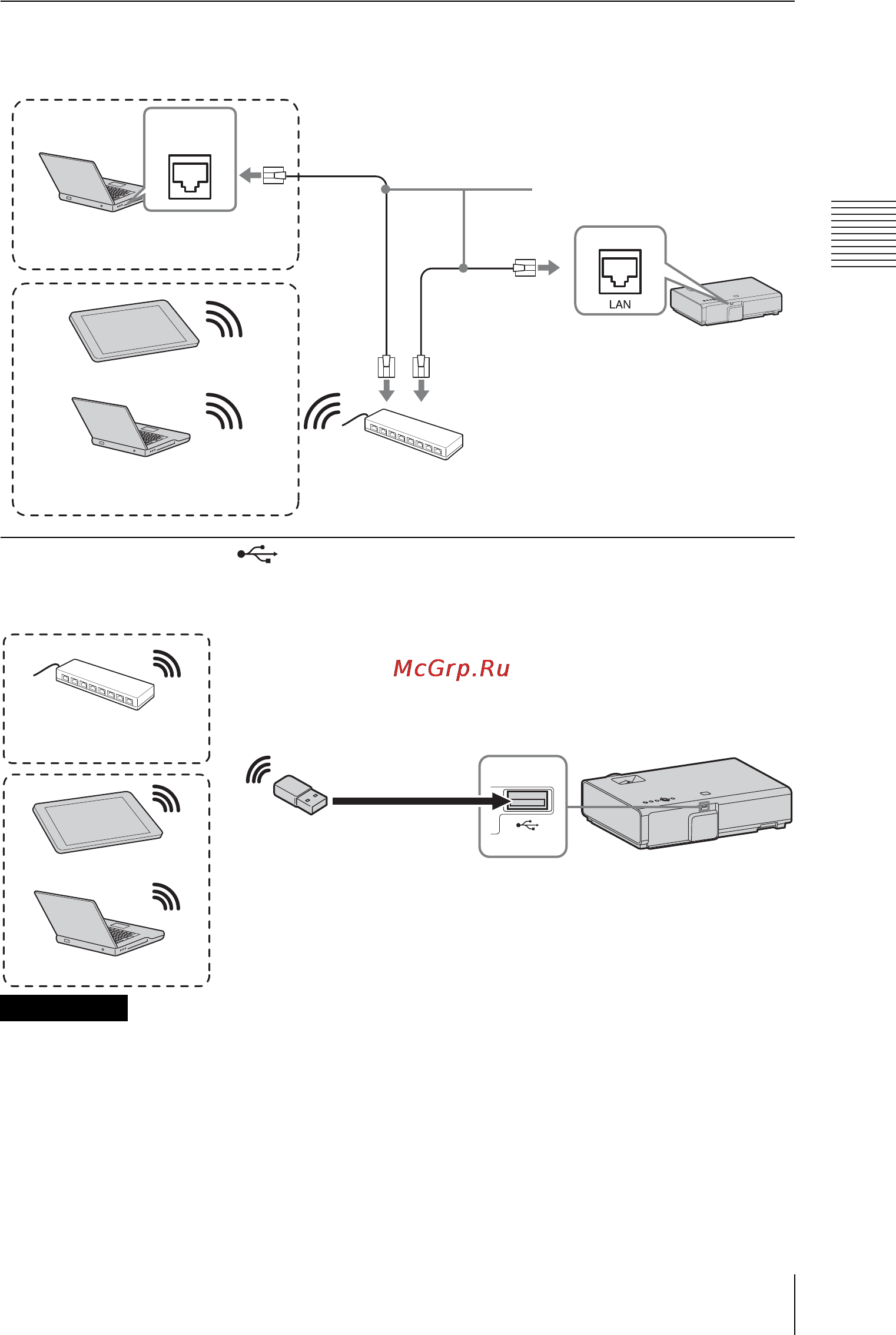

Кабель LAN (прямой)
(не прилагается)
Компьютер
Разъем
LAN
Проводное соединение
Планшет/смартфон
Компьютер
Беспроводное соединение
Концентратор, маршрутизатор
(беспроводный) и т. п.
USB-адаптер беспроводной
сети IFU-WLM3 (не
прилагается)
Планшет/смартфон
Компьютер
Беспроводной
маршрутизатор, точка
доступа
