16
Проецирование изображения
B Проецирование/регулировка изображения
Проецирование изображения
Размер проецируемого изображения зависит от расстояния между проектором и
экраном. Устанавливайте проектор таким образом, чтобы проецируемое
изображение соответствовало размерам экрана. Для получения дополнительной
информации о расстояниях проецирования и размерах проецируемого
изображения см. “Расстояние проецирования” (стр. 76).

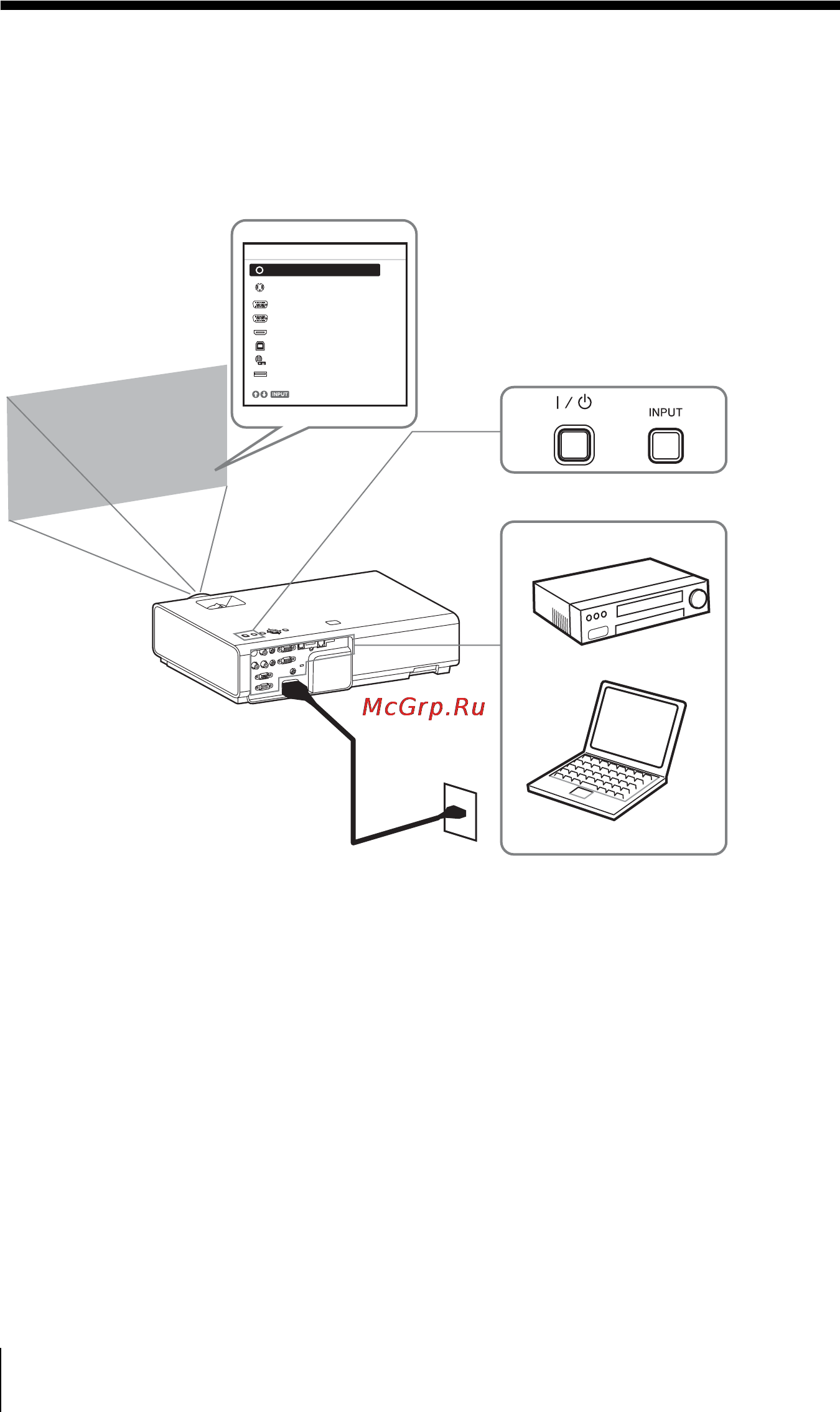

1 Подсоедините кабель питания
переменного тока к
электрической розетке.
2 Подключите все оборудование к
проектору (стр. 9).
3 Нажмите клавишу ?/1 для
включения устройства.
4 Включите подключенное
оборудование.
5 Выберите источник входного
сигнала.
Нажмите клавишу INPUT на
проекторе, чтобы отобразить
меню для переключения входного
сигнала на экране. Нажимайте
клавишу INPUT или клавиши
V/v,
чтобы выбрать изображения для
проецирования.
Вход
Видео
S-видео
Вход A
Вход B
Вход C
USB типа B
Сеть
USB типа A
Выбор
Компьютер
Видеооборудование
Проектор
Электрическая
розетка
1
2
5
4
3
6
