Sony VPL-EX255 [12/108] Подключение видеоустройства
![Sony VPL-EX255 [12/108] Подключение видеоустройства](/views2/1159115/page12/bgc.png)
12
Подключение проектора
• Для подключения к точке доступа войдите в веб-браузер и введите параметры точки
доступа для подключения. Подробности см. в разделе “Настройка сети WLAN
проектора” (стр. 40).

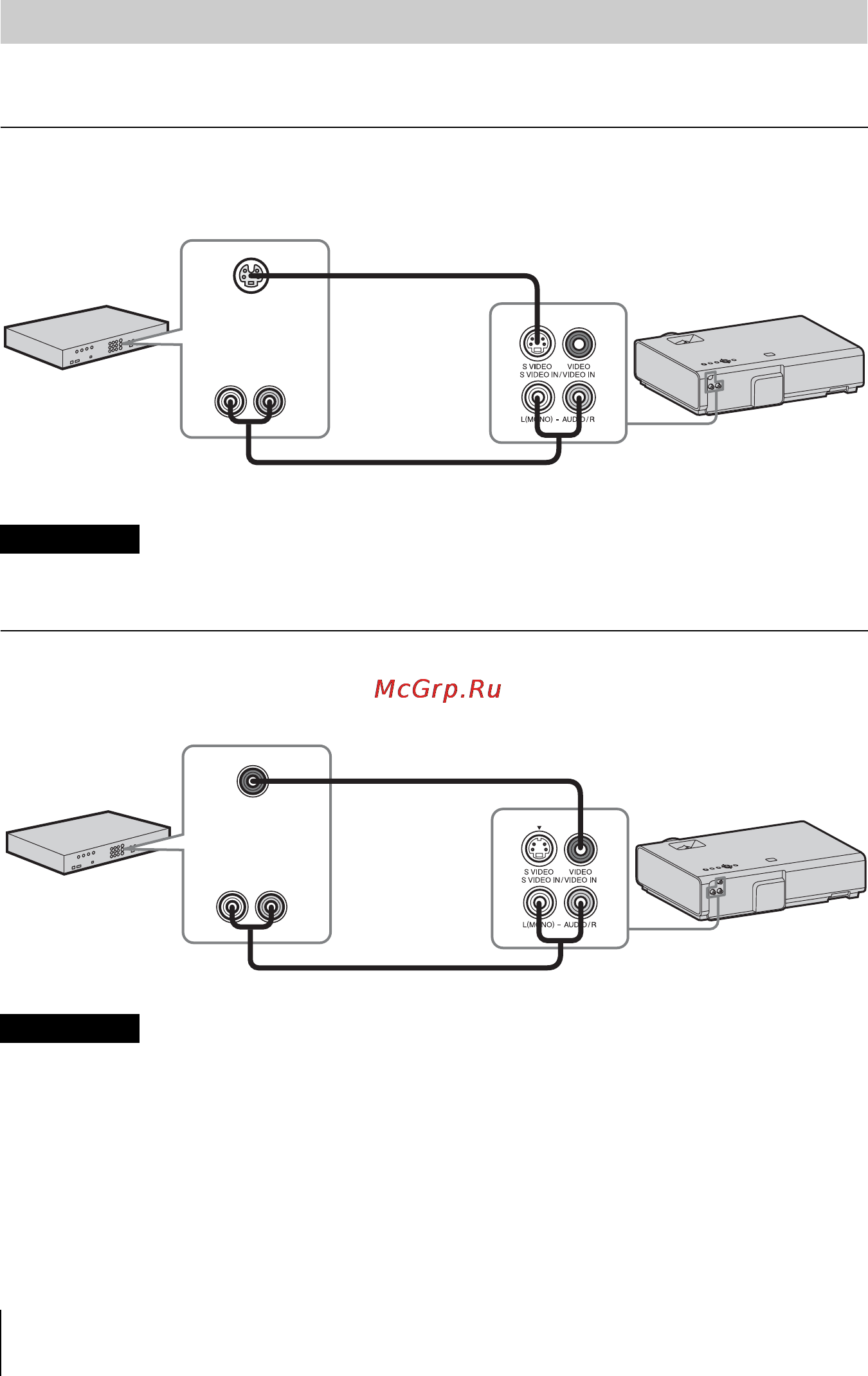

Варианты подключения видеомагнитофона VHS, проигрывателя DVD- или BD-
дисков описаны для разных типов входного сигнала.
S VIDEO IN
Используется для подключения видеоустройства, оснащенного выходным
разъемом S-video.
Входной аудиоразъем предусмотрен только в моделях VPL-EW295/EW255/
EW235/EX295/EX255/EX235.
VIDEO IN
Используется для подключения видеоустройства, оснащенного выходным
видеоразъемом.
Входной аудиоразъем предусмотрен только в моделях VPL-EW295/EW255/
EW235/EX295/EX255/EX235.
Подключение видеоустройства
Примечание
Примечание
Выходной
разъем S-video
Выходной
аудиоразъем
Кабель S-video
(не прилагается)
Компьютер
Аудиокабель (2 звуковых штекера)
(не прилагается)
Видеокабель (не прилагается)
Аудиокабель (2 звуковых штекера — стереофонический мини-разъем) (не прилагается)
Выходной
видеоразъем
Выходной
аудиоразъем
Видеооборудование
