5
Расположение и назначение элементов управления
Обзор
VPL-EW295/EW255/EW235/EX295/EX255/EX235
VPL-EX290/EX250/EX230
Вход (стр. 9, 12)
a INPUT A
Видео: входной разъем RGB/
YP
BPR (RGB/YPBPR)
Аудио: входной разъем (AUDIO)
b INPUT B
Видео: входной разъем RGB
(RGB)
Аудио: входной разъем (AUDIO)
c INPUT C
Видео: входной разъем HDMI
(HDMI)
Аудио: входной разъем HDMI
(HDMI)
d S VIDEO (S VIDEO IN)
Видео: входной разъем S video
(S VIDEO IN)
Аудио: входной разъем
(L (MONO) AUDIO/R)
e VIDEO (VIDEO IN)
Видео: входной разъем (VIDEO)
Аудио: входной разъем
(L (MONO) AUDIO/R)
• Аудиовходы S VIDEO и VIDEO
используются совместно.
• Входной аудиоразъем и выходной
аудиоразъем HDMI предусмотрены
только в моделях VPL-EW295/EW255/
EW235/EX295/EX255/EX235.
Выход (стр. 15)
f OUTPUT
Видео: выходной разъем для
подключения монитора
(MONITOR)
Аудио: выходной разъем (AUDIO)

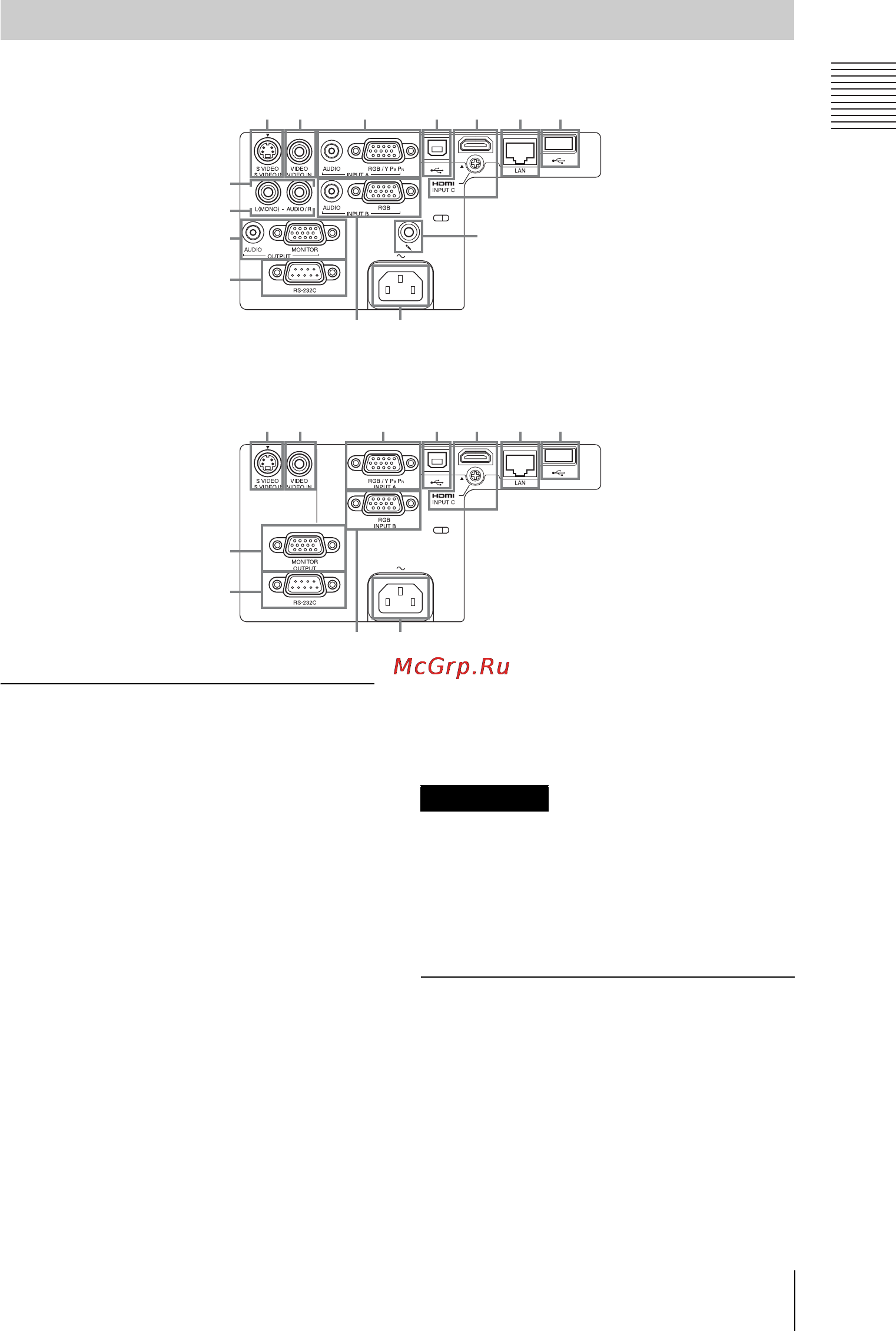

Панель разъемов
54
4
5
7
6
1
29
8q;3
qs
qa
54
7
6
1
29
8q;3qa
