14
Подключение проектора
Микрофон ( )
Используется для подключения микрофона.
• Вход микрофона предусмотрен только в моделях VPL-EW295/EW255/EW235/EX295/
EX255/EX235.
• Поддерживаются только динамические микрофоны.
Разъем USB (Тип A) ( )
Используется для подключения накопительного устройства USB (См. раздел
“Использование приложения USB Media Viewer” (стр. 54)).

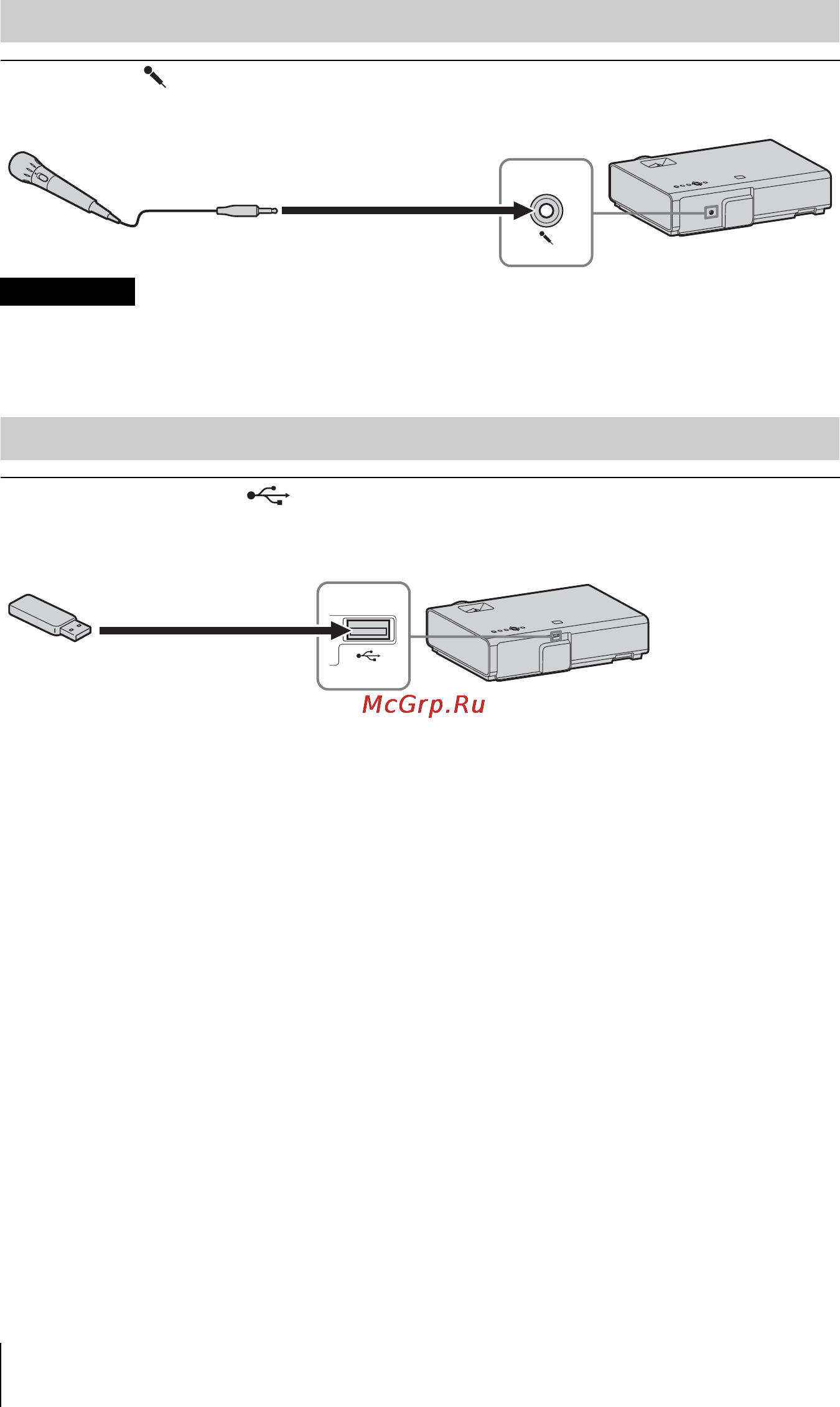

Подключение микрофона
Примечания
Подключение накопительного устройства USB
Микрофон
(не прилагается)
Накопительное устройство
USB (не прилагается)
