6
Расположение и назначение элементов управления
• Проецируемые изображения
выводятся только при использовании
разъемов INPUT A или INPUT B.
• Выходной аудиоразъем предусмотрен
только в моделях VPL-EW295/EW255/
EW235/EX295/EX255/EX235.
Прочее
g Разъем RS-232C (RS-232C)
Разъем управления, совместимый
со стандартом RS-232C.
Используется для подключения
разъема RS-232C компьютера
через перекрестные кабели
RS-232C.
h Разъем LAN (стр. 37)
i Гнездо AC IN (∼)
Используется для подключения
прилагаемого кабеля питания
переменного тока.
j Разъем USB (Тип A) ( )
(стр. 14, 54)
k Разъем USB (Тип B) ( )
(стр. 52)
l Вход микрофона ( )
Вход микрофона предусмотрен только в
моделях VPL-EW295/EW255/EW235/
EX295/EX255/EX235.

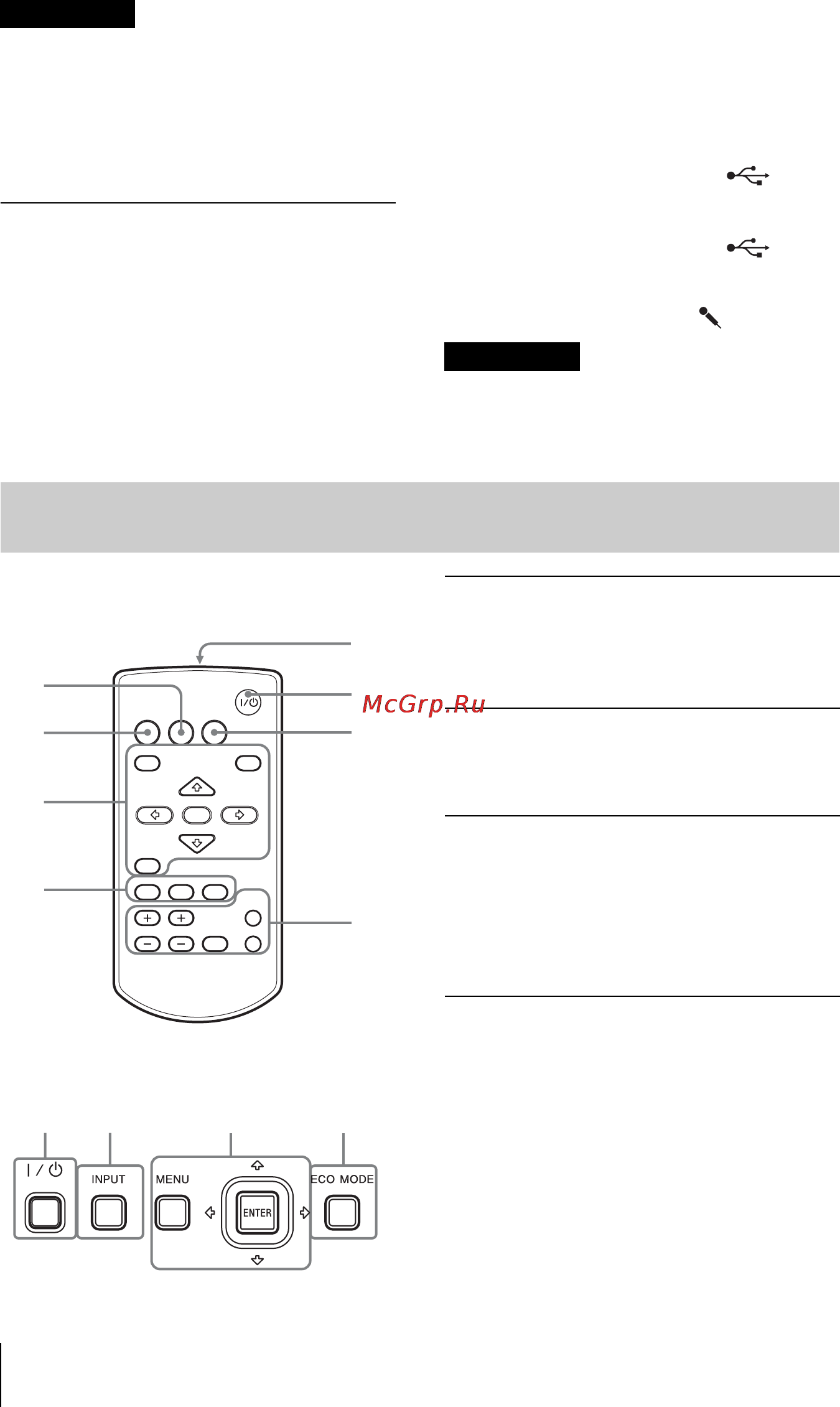

Пульт дистанционного управления
Клавиши на панели управления
a Включение питания и
перевод устройства в режим
ожидания
Клавиша ?/1 (Вкл/ожидание)
b Выбор входного сигнала
(стр. 16)
Клавиша INPUT
c Использование меню (стр. 21)
Клавиша MENU
Клавиша RESET
Клавиши ENTER /V/v/B/b
(стрелки)
Клавиша RETURN
d Изменение параметров
изображения (стр. 17)
Клавиша ASPECT (стр. 25)
Клавиша KEYSTONE (стр. 19)
Клавиша PATTERN (стр. 19)
Клавиша APA (автоматическое
выравнивание по пикселям)
*
(стр. 19)
Примечания
Примечание
Клавиши на пульте дистанционного управления и панели
управления
2
3
4
5
6
1
4
7
INPUT
MENU
APA ECO MODE
RETURN
ASPECT
D ZOOM
KEYSTONE
ENTER
VOLUME
PATTERN
FREEZE
BLANK
MUTING
RESET
3
6
12
