![Toro 38607 [10/26] Установка рычага управления желобом выброса снега](/img/pdf.png)
Toro 38607 [10/26] Установка рычага управления желобом выброса снега
![Toro 38607 [10/26] Установка рычага управления желобом выброса снега](/views2/1016012/page10/bga.png)
Уточнение: Расстояние должно быть около 10 см
4. Медленно нажмите рычаг управления
шнеком/крыльчаткой
Уточнение: Сила, которую необходимо приложить,
чтобы сдавить рычаг, значительно увеличивается, когда
вы убираете провисание ремня привода
шнека/крыльчатки (примерно 1/2 хода рычага).
Регулировка правильна, когда сила начинает
увеличиваться и расстояние между верхом рукоятки и
низом рычага управления шнеком/крыльчаткой
составляет от 3 до 5 см (Рис. 9)
Уточнение: Если сила существенно не возрастает,
снимите крышку ремня (см. п.2 Замена ремня хода) и
отмерьте 5 см над рукояткой до точки, где вы убрали
провисание ремня.
5. Чтобы отрегулировать расстояние:
А – Снимите штифт с головкой и отверстием под
шплинт
В - Ослабьте стопорную гайку
С - Крутите хомут
вверх или вниз, чтобы
увеличить или уменьшить расстояние между
верхом рукоятки и низом рычага управления
шнеком/крыльчаткой (Рис. 8).
6. Когда будет достигнута правильная регулировка,
установите штифт с головкой и отверстием под шплинт и
закрутите его с помощью шплинта (Рис. 8)
7. Закрутите стопорную гайку, чтобы зафиксировать
хомут (Рис. 8).
5. Установка рычага
управления желобом
выброса снега.
1. Закрепите верхнюю скобу рычага управления желобом
(прикреплена к рычагу управления желобом) на верхней
левой стороне рукоятки болтом и контргайкой (Рис.10).

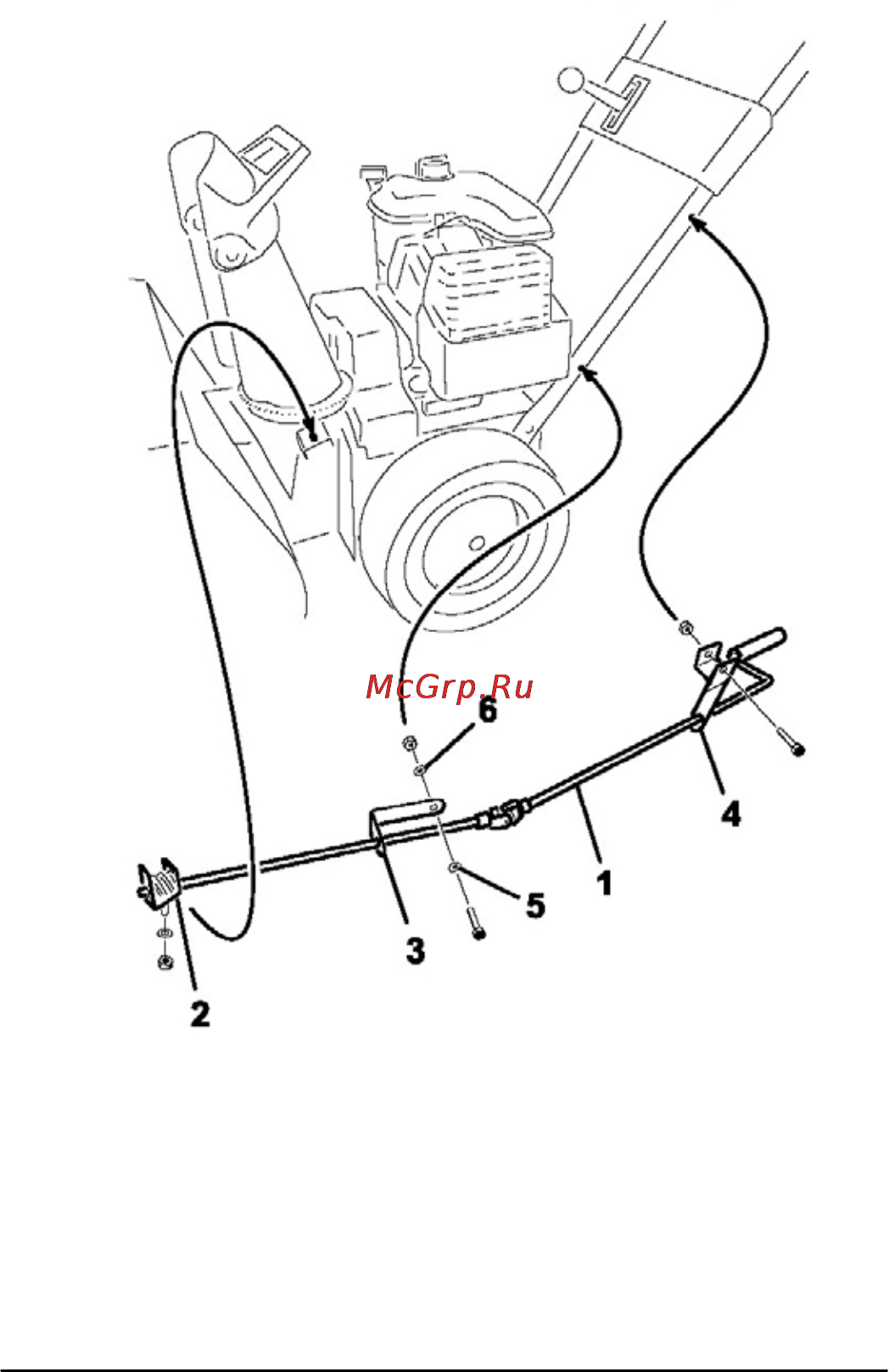

Рисунок 10
1. Рычаг управления желобом
2. Червячная передача, скоба, крепежный фланец
3. Нижняя скоба рычага управления желобом
4. Верхняя скоба рычага управления желобом
5. Изогнутая прокладка
6. Плоская прокладка
Уточнение: Оставьте контргайку ослабленной.
2. Закрепите нижнюю скобу рычага управления желобом
(прикреплена к рычагу управления желобом) на нижней
левой стороне рукоятки болтом, изогнутой прокладкой,
плоской
прокладкой и контргайкой (Рис.10).
Уточнение: Скоба должна быть прочно соединена с
внутренней стороны рукоятки, и рычаг должен быть
примерно параллельным земле и не соприкасаться с
рукояткой.
Уточнение: Оставьте контргайку ослабленной.
3. Смажьте трущиеся детали червячной передачи(Рис.11)
