Toro 38607 [22/26] Замена ремня привода шнека крыльчатки
![Toro 38607 [22/26] Замена ремня привода шнека крыльчатки](/views2/1016012/page22/bg16.png)

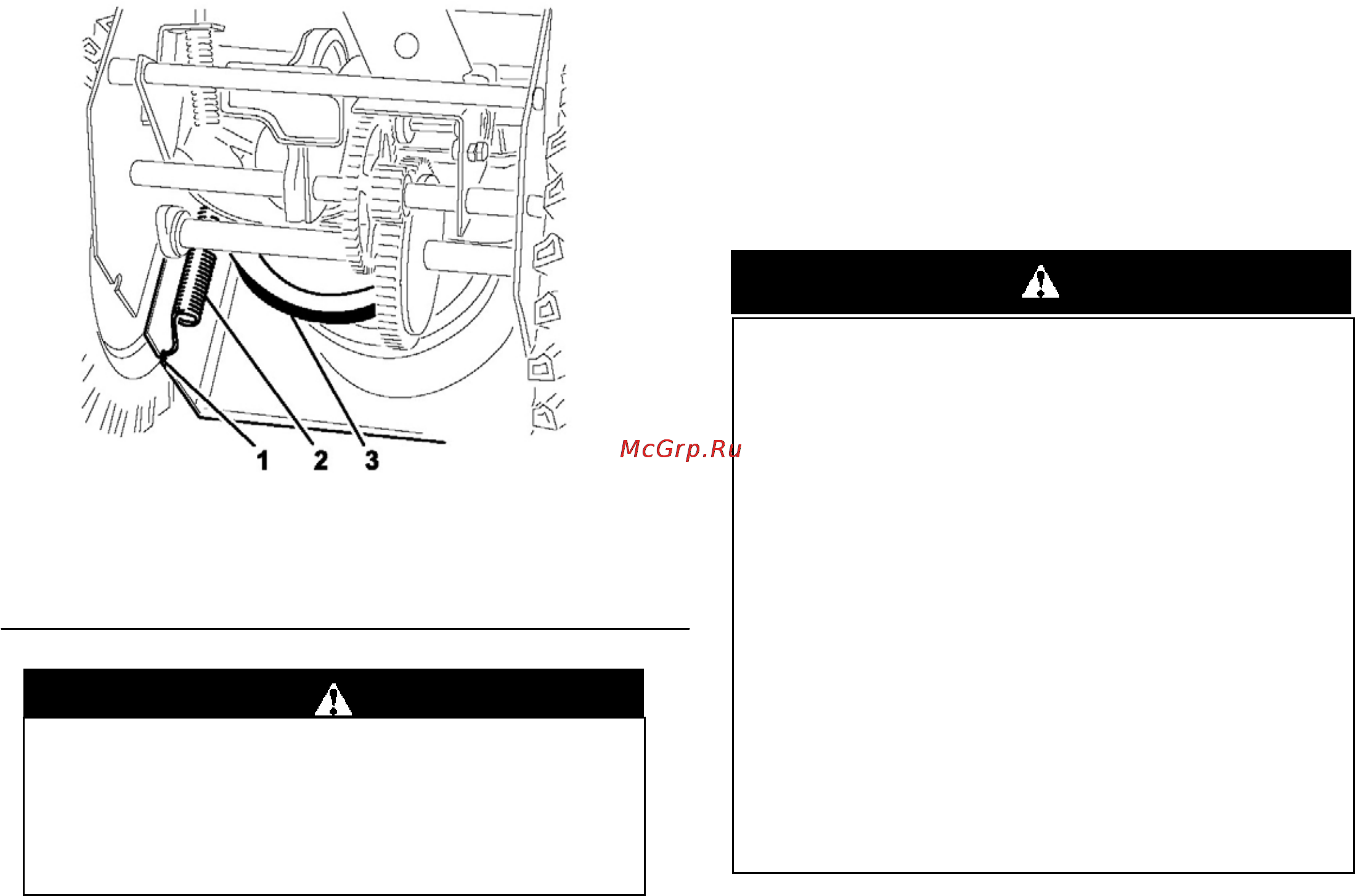

Рисунок 32.
1. Паз в боковине
2. Пружина
3. Большой шкив хода
8. Поставьте снегоуборщик вертикально.
9. Снимите ремень привода хода со шкива двигателя и
большой шкив хода. (Рис. 31)
10. Наденьте новый ремень на большой шкив хода.
11. Накиньте петлю ремня вокруг шкива двигателя,
убедитесь, что ремень находится внутри направляющей
(Рис. 31).
12. Наклоните снегоуборщик вперед и зафиксируйте его
так, чтобы он не упал
.
13. Зацепите пружину за паз на верхней стороне боковины
(Рис. 32)
14. Поставьте на место верхнюю крышку и закрепите 4
болтами с фланцевой готовкой.
15 Поставьте снегоуборщик вертикально.
16. Наденьте ремень привода шнека/крыльчатки на
большой шкив шнека/крыльчатки и шкив двигателя,
убедитесь, что ремень внутри направляющего ролика и
направляющей ремня (Рис. 31).
17. Отрегулируйте
направляющую ремня, чтобы она была
на расстоянии 3 мм от ремня привода шнека/крыльчатки.
Закрепите направляющую, когда ремень
шнека/крыльчатки будет натянут туго.
18. Проверьте соединение шнека/крыльчатки и при
необходимости отрегулируйте. См. пп. 4 – 7 раздела
Установка привода управления шнеком/крыльчаткой
19. Установите крышку ремня.
20. Подключите провод к свече зажигания.
Регулировка ремня привода
шнека/крыльчатки.
Работа с проскальзывающим ремнем шнека/крыльчатки
понижает характеристики снегоуборщика и портит
ремень. Проверьте ремень шнека/крыльчатки на хорошее
натяжение после первого часа работы, а затем
регулируйте ремень при необходимости.
1. Проверьте и отрегулируйте ремень как описано в п.
Установка привода управления шнеком/крыльчаткой
2. Подключите провод к свече зажигания.
3. Проверьте натяжение ремня, поработав шнеком.
4.Если ремень все еще проскальзывает, замените его. См.
п. Замена ремня привода шнека/крыльчатки.
Важно: Не работайте снегоуборщиком, если шнек и
крыльчатка вращаются, когда вы отпустили рычаг
управления шнеком/крыльчаткой.
Замена ремня привода
шнека/крыльчатки
Если ремень шнека/крыльчатки изношен, замаслен или
поврежден, замените его.
1. Снимите 2 болта с головкой с фланцем, которые крепят
крышку ремня, и отложите крышку в сторону. (Рис. 30).
2. Ослабьте направляющею ремня (Рис. 31).
3. Снимите ремень шнека/крыльчатки со шкива двигателя
и большого шкива шнека/крыльчатки (Рис. 31).
4. Установите новый ремень на большой шкив
шнека/крыльчатки (рис. 31).
5. Оберните ремень вокруг шкива двигателя, убедитесь,
что ремень внутри направляющего ролика и
направляющей (Рис. 31)
6. Отрегулируйте направляющую ремня, чтобы она была
на расстоянии 3 мм от ремня привода шнека/крыльчатки.
Закрепите направляющую.
Пружина сильно натянута и может причинить вред
вам или окружающим, если вы будете снимать ее
неаккуратно.
Снимайте пружину аккуратно.
Неправильная регулировка шнека/крыльчатки
может стать причиной его вращения, когда он
выключен. Вращающийся шнек или крыльчатка
может порезать или травмировать пальцы, руки
или ноги.
• Держите лицо, руки, ноги и другие части
тела, а также одежду дальше от
движущихся или вращающихся частей.
• Убедитесь, что рукоятка тормоза
крыльчатки свободна.
• Не регулируйте ремень шнека/крыльчатки
слишком туго, потому что это может
привести к вращению шнека/крыльчатки,
когда рычаг управления находится в
отключенном положении. Если это
произошло, ослабьте натяжение ремня.
