Проверка и замена свечи зажигания.
Используйте Champion RN4C или аналогичную свечу
зажигания. Проверяйте и регулируйте свечу раз в год, при
необходимости меняйте ее.
1. Очистите поверхность вокруг основания свечи
зажигания.
2. Снимите свечу зажигания.
3. Осмотрите свечу и замените ее, если она треснута,
покрыта грязью или пылью или если изношены
электроды.
Важно: Не очищайте электроды, т.к. песок
может
попасть в цилиндр и повредить двигатель.
4. Установите зазор между электродами на свече
зажигания – 0,76мм (рис. 29)

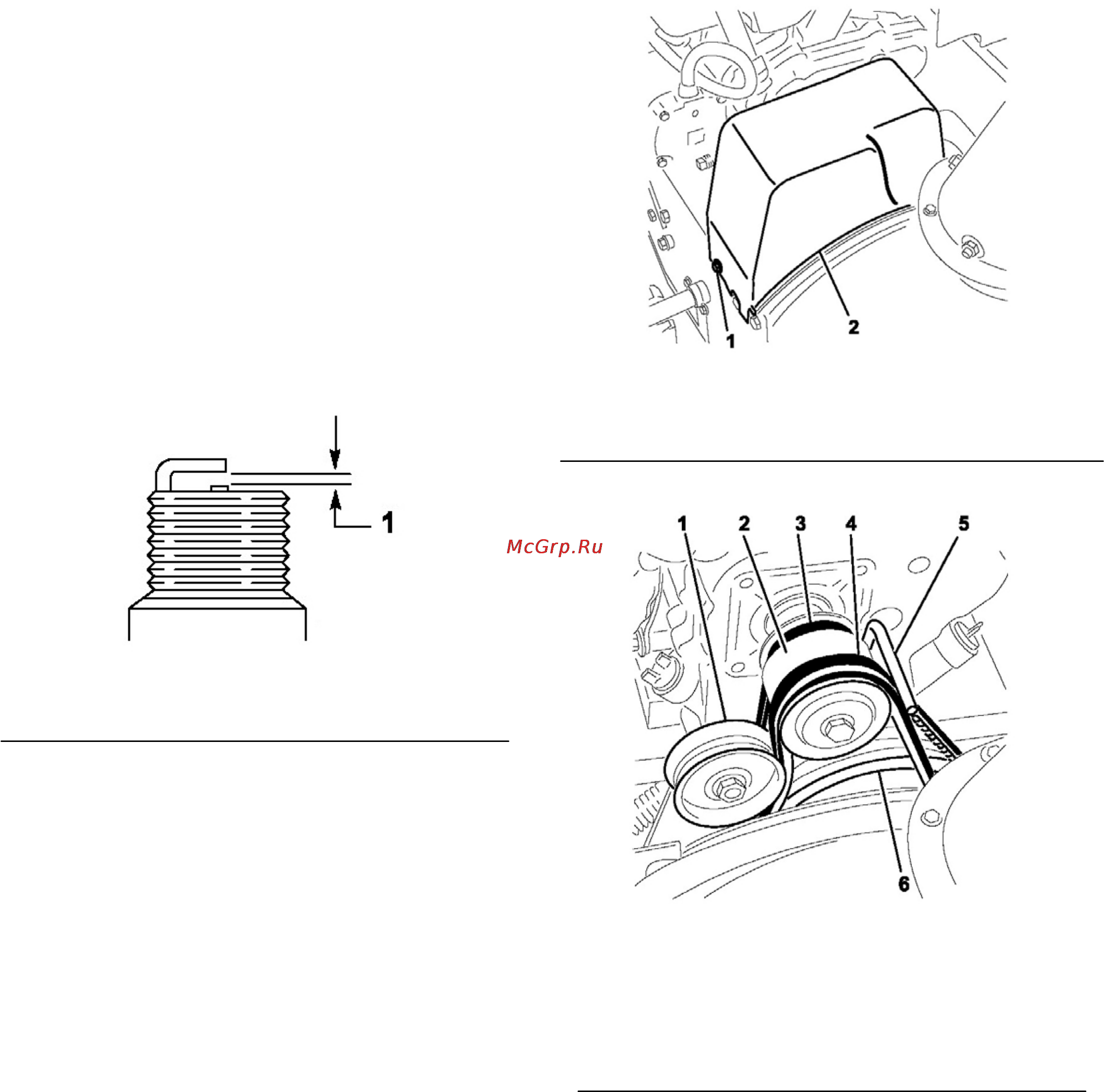

Рисунок 29
1.Зазор 0,76 мм
5. Установите свечу зажигания рукой и затем закрутите ее
до 20,4 Н-м
Уточнение: Если у вас нет гаечного ключа, крепко
затяните свечу.
Регулировка ремня привода хода.
Регулируйте ремень хода после первого часа работы,
затем каждые 5 часов работы и когда рычаг переключения
скоростей переключается нормально, но снегоуборщик не
едет вперед или назад.
1. Проверьте и отрегулируйте ремень хода как описано в
п. Установка рычага хода.
2. Если проблема остается после регулировки, обратитесь
в авторизованный сервисный центр.
3. Подключите провод
к свече зажигания.
Замена ремня привода хода.
Если ремень привода хода изношен, замаслен или
поврежден, замените его.
1. Слейте бензин из топливного бака и масло из картера
двигателя. См. п.п. Опустошение топливного бака и
Замена моторного масла.
2. Снимите 2 болта с головкой с фланцем, которые крепят
крышку ремня, и отложите крышку в сторону (Рис. 30).
Рисунок 30.
1. Болты с головкой с фланцем (2шт.)
2. Крышка ремня
3. Ослабьте направляющую ремня (Рис. 31).
Рисунок 31
1. Направляющий шкив
2. Шкив двигателя
3. Ремень привода хода
4. Ремень привода шнека/крыльчатки
5. Направляющая ремня
6. Большой шкив шнека/крыльчатки
4. Снимите ремень привода шнека/крыльчатки со шкива
двигателя и большого шкива шнека/крыльчатки (Рис. 31).
5. Наклоните снегоуборщик вперед и зафиксируйте его
так, чтобы он не упал.
6. Снимите 4 болта с головкой
с фланцем, которые крепят
верхнюю крышку к раме и снимите крышку (Рис. 27).
7. Вытащите пружину из паза на верхнем краю боковины
(Рис. 32)
