3. Ввинтите гайку с фланцем (не контргайку) фланцем
вниз на тягу, прикрепленную к левой стороне рукоятки
(Рис. 4)

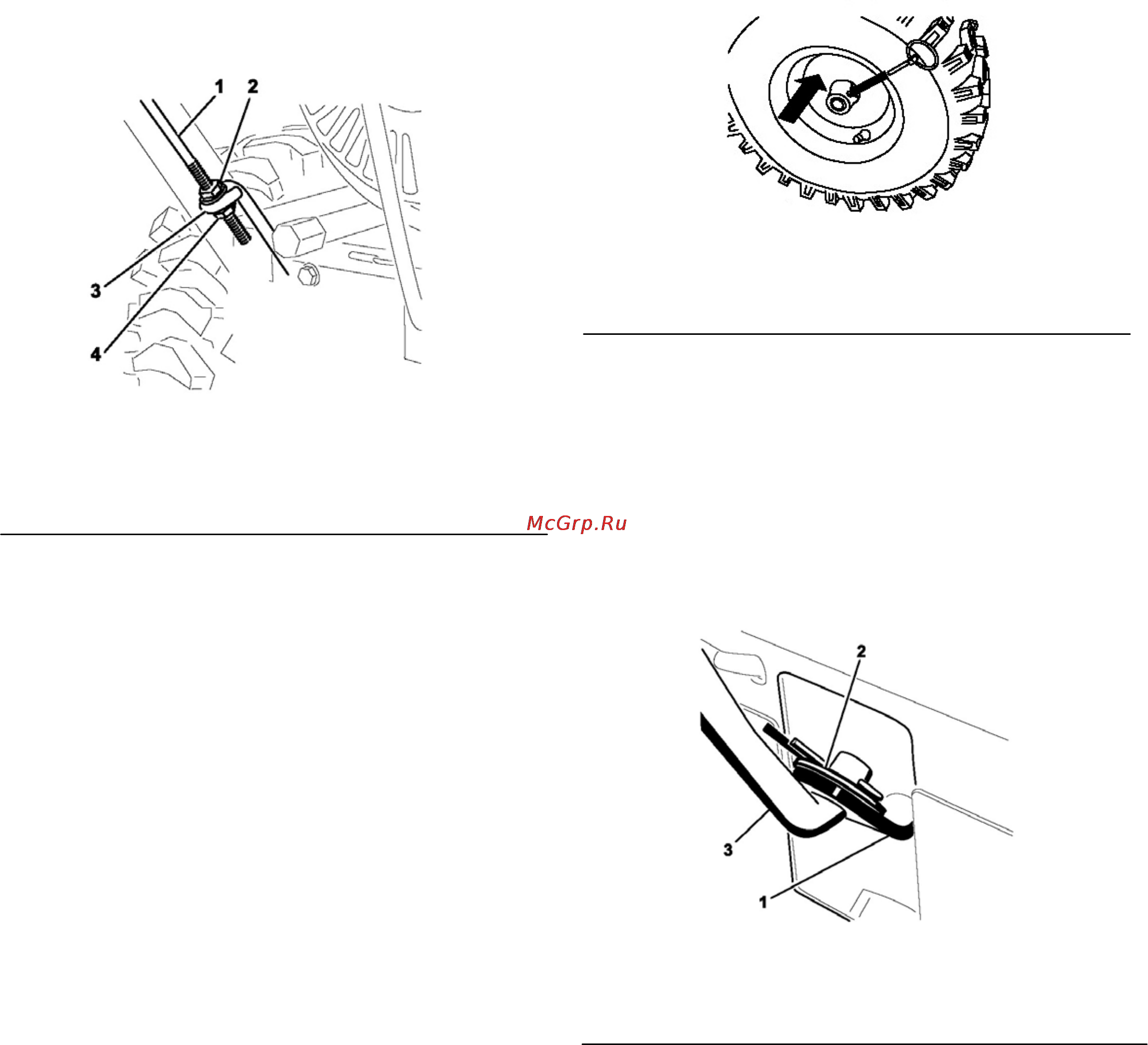

Рисунок 4
1 – Тяга
2 – Гайка с фланцем
3 – Нижняя петля тягового рычага
4 – Контргайка с фланцем
4. Расположите левую сторону рукоятки в сборе сбоку
снегоуборщика и вставьте конец тяги в нижнюю петлю
(Рис. 4)
5. Совместите отверстия на левой стороне рукоятки в
сборе с отверстиями на левой стороне снегоуборщика и
затяните пальцами насколько возможно рукоятку
двумя
винтами и изогнутыми прокладками (Рис. 3)
Уточнение: Вогнутая сторона изогнутой прокладки
находится снаружи рукоятки.
6. Совместите отверстия на правой стороне рукоятки в
сборе с отверстиями на правой стороне снегоуборщика и
затяните пальцами насколько возможно рукоятку двумя
винтами с головкой и изогнутыми прокладками.
7. Убедитесь, что рукоятки находятся на одинаковой
высоте, затем
хорошо затяните крепежи рукоятки.
8. Подвиньте колеса внутрь и проденьте каждый штифт
поворотной цапфы через отверстие на втулке колеса и
внутреннее отверстие вала. (Рис. 5)
Рисунок 5
1 – Внутреннее отверстие втулки колеса
2 – Внешнее отверстие втулки
3 - штифт поворотной цапфы
Уточнение: Чтобы использовать цепи на шины (как
дополнение) вставьте штифт поворотной цапфы через
внешние отверстия вала.
2. Установка штока
переключения скоростей.
1.Потяните рукоятку переключения скоростей (Рис. 6) до
самого наружного положения.
Рисунок 6.
1 – Рукоятка переключения скоростей
2 - Плоская прокладка и шплинт
3 – Шток переключения скоростей
2. Передвиньте Рычаг переключения скоростей (Рис. 13)
на панели управления в положение R (Реверс).
3. Вставьте шток переключения скоростей в рукоятку
переключения скоростей, наденьте на шток плоскую
прокладку и закрепите ее шплинтом (Рис. 6).
