3. Установка рычага хода.
1. Завинтите контргайку (фланцем вверх) наверху рычага
управления ходом ниже петли в рычаге хода (Рис. 4)
2 .Отрегулируйте 2 гайки вверх или вниз на рычаге хода
пока расстояние между верхом рукоятки и низом рычага
управления ходом не станет ок. 11 см (Рис.7)

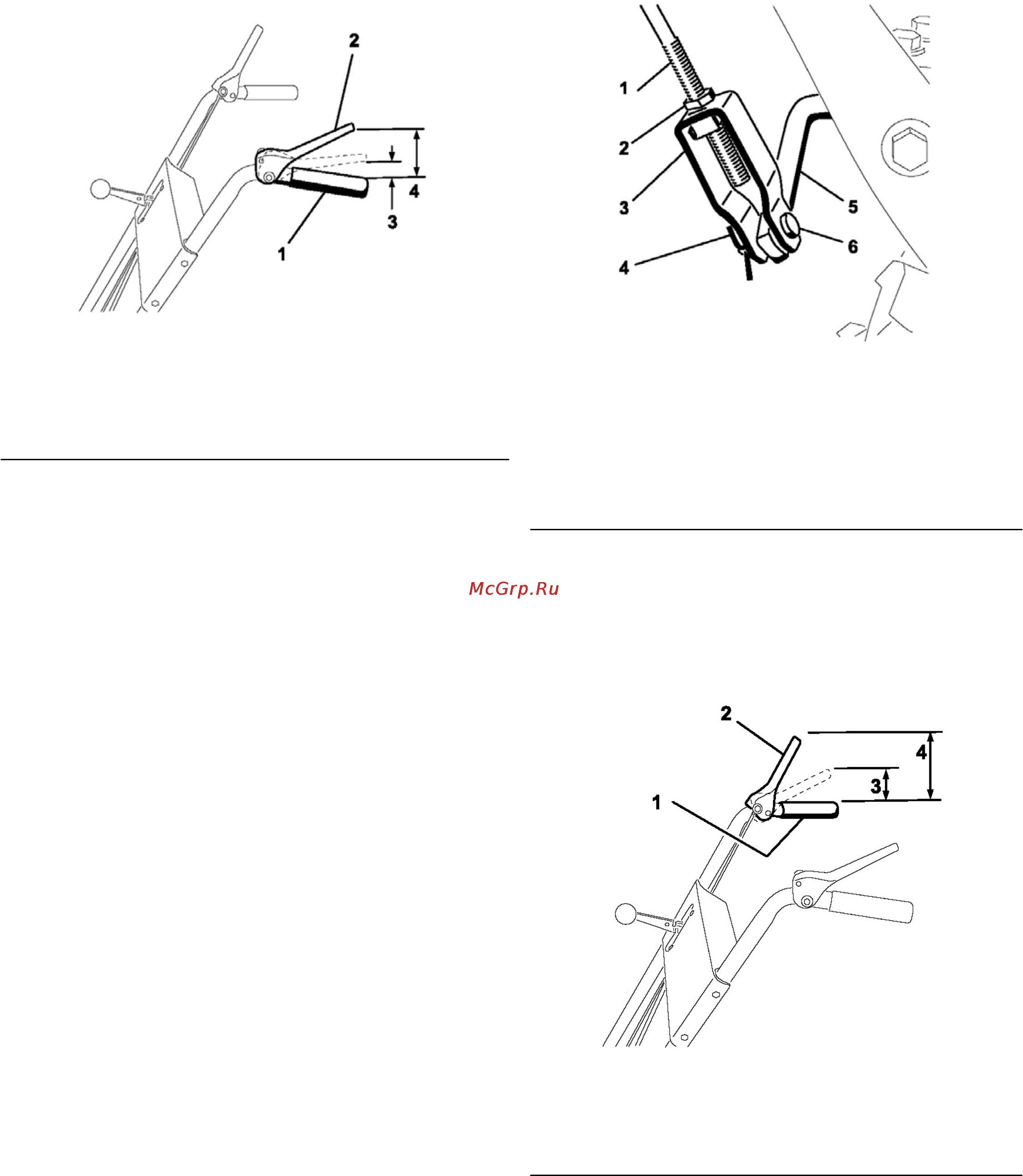

Рисунок 7
1 – Рукоятка
2 – Рычаг управления ходом
3 – Расстояние 3-5 см
4 – Расстояние 11 см
3. Затяните пальцами насколько возможно 2 гайки с
фланцем
4. Переведите рычаг переключения скоростей (Рис. 7) на 3
передачу.
Уточнение: Если рычаг переключения скоростей не
перемещается на 3 передачу, отрегулируйте его. (См. п.
Регулировка рычага переключения скоростей).
5 .Медленно потяните снегоуборщик назад, легко
прижимая рычаг управления
ходом к рукоятке.
Уточнение: Регулировка правильна, когда колеса
перестают вращаться назад и расстояние между верхом
рукоятки и низом рычага управления ходом от 3 до 5 см
(Рис. 7)
6 .Отрегулируйте 2 гайки с фланцем (если необходимо),
чтобы достичь необходимого расстояния между верхом
рукоятки и низом рычага управления ходом.
7 .Надежно затяните гайки.
4 . Установка привода
управления
шнеком/крыльчаткой
Ослабьте стопорную гайку над хомутом (Рис. 8)
Рисунок 8
1 – Тяга
2 – Стопорная гайка
3 – Хомут
4 – Шплинт
5 –Рычаг управления
6 - Штифт с головкой и отверстием под шплинт
2. Совместите отверстия на хомуте и рычаге управления и
вставьте штифт с головкой и отверстием под шплинт (Рис.
8)
3. Проверьте расстояние между верхом рукоятки и низом
рычага управления шнеком/крыльчаткой (Рис. 9).
Рисунок 9
1. Рычаг управления шнеком/крыльчаткой
2. Рукоятка
3. Расстояние от 3 до 5 см
4. Расстояние 10 см
