6. Если уровень масла ниже метки Add на щупе, медленно
влейте достаточное количество масла в заливное
отверстие до метки Full на щупе.
Уточнение: Используйте только высококачественное
SAE 5W-30 или SAE 10 тяжелое очищающее масло,
классифицированное API (Американским Институтом
Нефти) как SF, SG, SH, или SJ. Для очень холодных
погодных условий (ниже -18°C) используйте OW-30
тяжелое очищающее масло, классифицированное API как
SF, SG, SH, или SJ.
Важно: не переполняйте
картер двигателя маслом, это
может привести к повреждению двигателя. Слейте
лишнее масло до уровня Full на щупе.
7. Вставьте щуп в заливную горловину и поверните
крышку по часовой стрелке до плотного закрытия.
Регулировка направляющих и
скребка.
Изначально отрегулируйте направляющие и скребок, а
затем по необходимости таким образом, чтобы шнек не
задевал мощеную или гравийную поверхность. Также
регулируйте их при необходимости компенсировать
износ.
1. Поставьте снегоуборщик на ровную поверхность.
2. Проверьте давление в шинах. См. П. Проверка давления
в шинах.
3. Ослабьте 4 гайки с фланцем, которые крепят
направляющие к
бокам корпуса (Рис. 21), чтобы
направляющие легко скользили вверх-вниз.

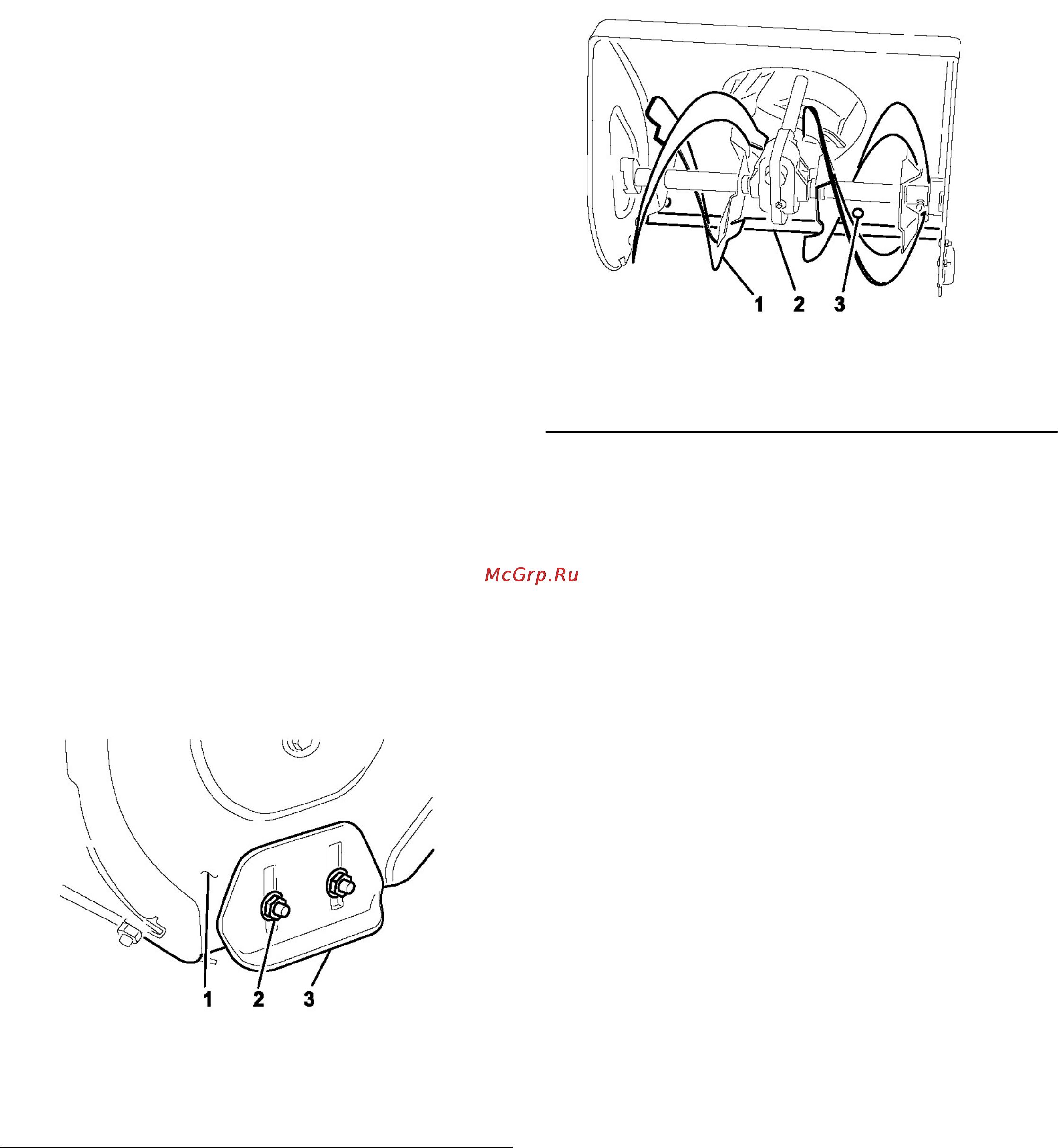

Рисунок 21
1. Боковая часть корпуса шнека (2шт.).
2. Гайки с фланцем (4 шт.)
3. Направляющие (2 шт.)
4. Держите ножи ротора, чтобы они были как минимум на
3 мм выше над землей (Рис. 22).
Рисунок 22
1. Ножи шнека
2. Скребок
3. Крепежные винты (5 шт.)
5. Проверьте регулировку скребка. Он должен находиться
на минимум 3 мм выше земли и быть параллельно ей.
А – Для бетонных и асфальтовых
поверхностей: Если снегоуборщик не тщательно
очищает снег, отрегулируйте направляющие,
чтобы сделать скребок ниже. Если поверхность
треснутая, неровная или шероховатая,
отрегулируйте направляющие, чтобы сделать
скребок выше.
В – Для гравийных поверхностей: Держите
ножи ротора на несколько сантиметров выше над
землей, отрегулируйте направляющие, чтобы
предотвратить попадание камней в
снегоуборщик.
6. Чтобы отрегулировать скребок, ослабьте 5 монтажных
винтов (рис. 22), выровняйте скребок и затяните
монтажные винты.
7. Подвиньте направляющие насколько возможно вниз.
8. Затяните 4 гайки с фланцем, которые крепят
направляющие к
бокам снегоуборщика (рис. 21).
9. Подсоедините провод к свече зажигания.
Регулировка переключателя
скоростей.
Отрегулируйте переключатель скоростей перед началом
эксплуатации. Затем проводите регулировку, если
снегоуборщик едет медленно, если нет скорости на
первой передаче или переключатель скоростей не
двигается на 3 передачу.
1. Наклоните снегоуборщик вперед и зафиксируйте его в
таком положении, чтобы он не мог упасть.
2. Снимите 4 болта с головкой с фланцем, которые крепят
верхнюю крышку
к раме и снимите крышку (Рис. 27)
3. Ослабьте гайки с фланцем, которые крепят пластину
переключателя к панели управления (рис. 23)
