Toro 38607 [11/26] Заправка моторным маслом
![Toro 38607 [11/26] Заправка моторным маслом](/views2/1016012/page11/bgb.png)

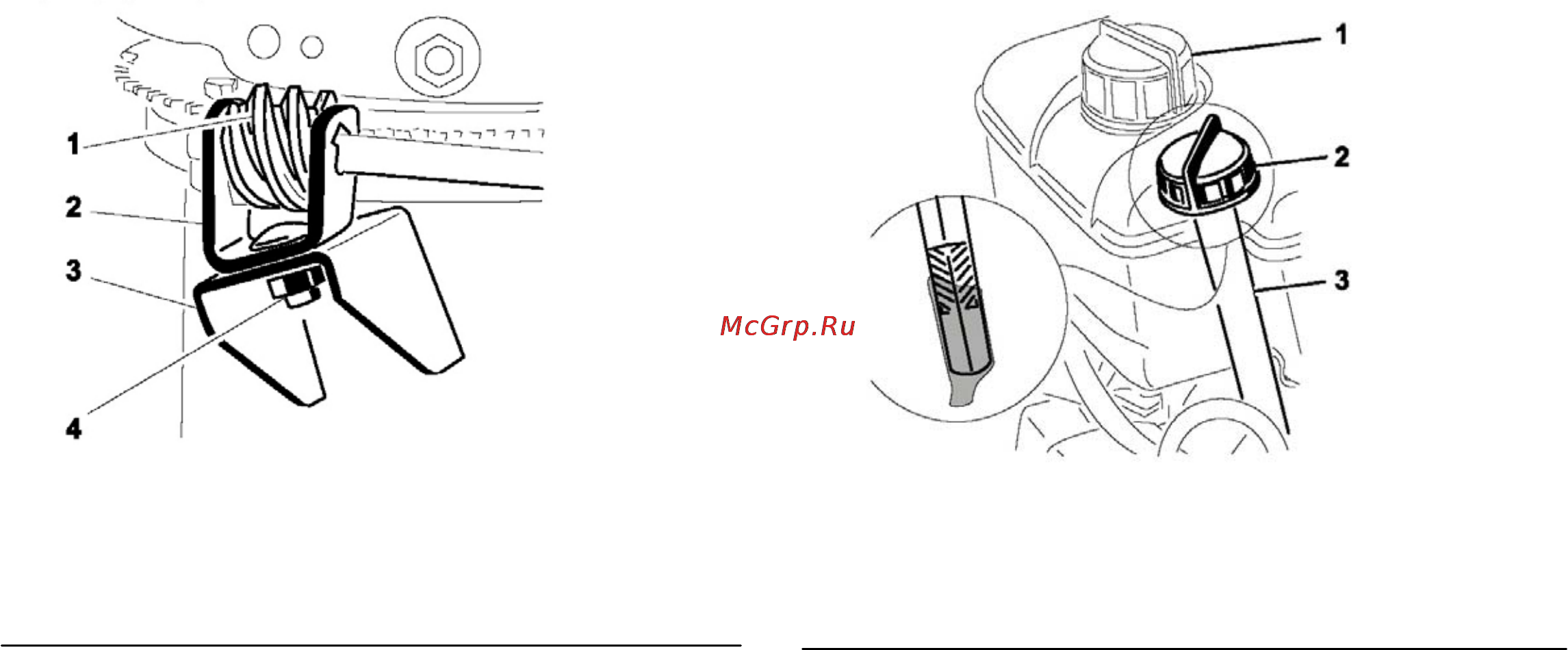

Рисунок 11
1. Червячная передача
2. Скоба
3. Крепежный фланец
4. Болт, шайба и контргайка
4. Свободно прикрепите червячную передачу и скобу к
крепежному фланцу болтом, шайбой и контргайкой, как
показано на Рис. 11
5. Наденьте червячную передачу в зубец стопорного
кольца желоба и закрепите контргайкой (Рис. 11)
6. Затяните контргайки, которые крепят 2 скобы рычага
управления. (Рис. 10)
7.
Проверьте как работает рычаг управления желобом и
немного подвиньте червячную передачу наружу, если он
зажат.
6. Заправка моторным
маслом.
Ваш снегоуборщик продается с заправленным маслом (0,
62л) двигателем.
Уточнение: Перед запуском двигателя проверьте уровень
масла и при необходимости добавьте его.
Максимальная заправка: 0,62л, тип: автомобильное
очищающее масло с классификацией API - SF, SG, SH, SJ,
SL или выше.
• Для температур выше 0°C используйте SAE 30W
• Для температур от -18°C до 0°C используйте SAE
5W30 или SAE 10W
• Для температур ниже -18°C используйте SAE
0W30.
1.
Поставьте снегоуборщик на ровную поверхность, чтобы
замер уровня масла был точным.
2. Очистите поверхность вокруг щупа (Рис. 12).
Рисунок 12
1. Крышка топливного бака
2. Щуп
3. Заливное отверстие
3. Снимите щуп поворотом крышки против часовой
стрелки и вытащите его.
4. Медленно залейте масло до около 3/4 объема картера
двигателя.
5. Протрите щуп чистой тряпочкой.
6. Поместите щуп в заливную горловину, затем вытащите
его.
Уточнение: Чтобы измерение уровня масла было точным,
вы должны
полностью окунуть щуп.
7. Проверьте уровень масла на щупе.
8. Если уровень масла ниже метки Add, медленно залейте
достаточное количество масла в заливную горловину,
чтобы увеличить уровень масла до марки Full на щупе.
Важно: Не заливайте лишнее масло в картер
двигателя, это может стать причиной поломки
двигателя. Слейте лишнее масло до уровня Full на
щупе
.
9. Вставьте щуп в заливную горловину и закрутите
крышку против часовой стрелки.
7. Проверка давления в
шинах.
Колеса накачаны на заводе с избытком. Снизьте давление
равномерно на обоих колесах до 82 – 103 кПа.
8. Проверка
направляющих и скребка.
См. п. Проверка и регулировка направляющих и скребка в
разделе Обслуживание.
