Toro 38607 [7/26] Сборка
![Toro 38607 [7/26] Сборка](/views2/1016012/page7/bg7.png)
Сборка
Запасные детали.
Используйте нижеприведенную таблицу, чтобы определить нужную деталь.
№№ Необходимые детали Количество Процедура
1
Рукоятка
Болты
Шайба
гайка с фланцем
1
4
4
1
Установка рукоятки
2
Рычаг переключения скоростей
Плоский шплинт
шайба
1
1
1
Установка рычага
переключения скоростей
3
Фланец контргайки 1 Установка рычага хода
4
Штифт с головкой и отверстием под шплинт
Шплинт
1
1
Установка привода
управления
шнеком/крыльчаткой
5
Рычаг управления желобом в сборе (рычаг и крепежная скоба,
червячная передача и крепежная скоба)
Шайба
Болт
Болт с квадратным подголовком
1
4
4
1
Установка рычага
управления желобом
6
Детали не требуются - Заправка моторным маслом
7
Детали не требуются - Проверка давления
покрышек
8
Детали не требуются - Проверка направляющих и
скребка
Установка рукоятки.
1. Снимите скобу, которая крепит рычаги управления к
рукоятке.
2 .Снимите штифт поворотной цапфы с обоих колес и
снимите колеса наружу на вал примерно на 3 см (Рис. 3)

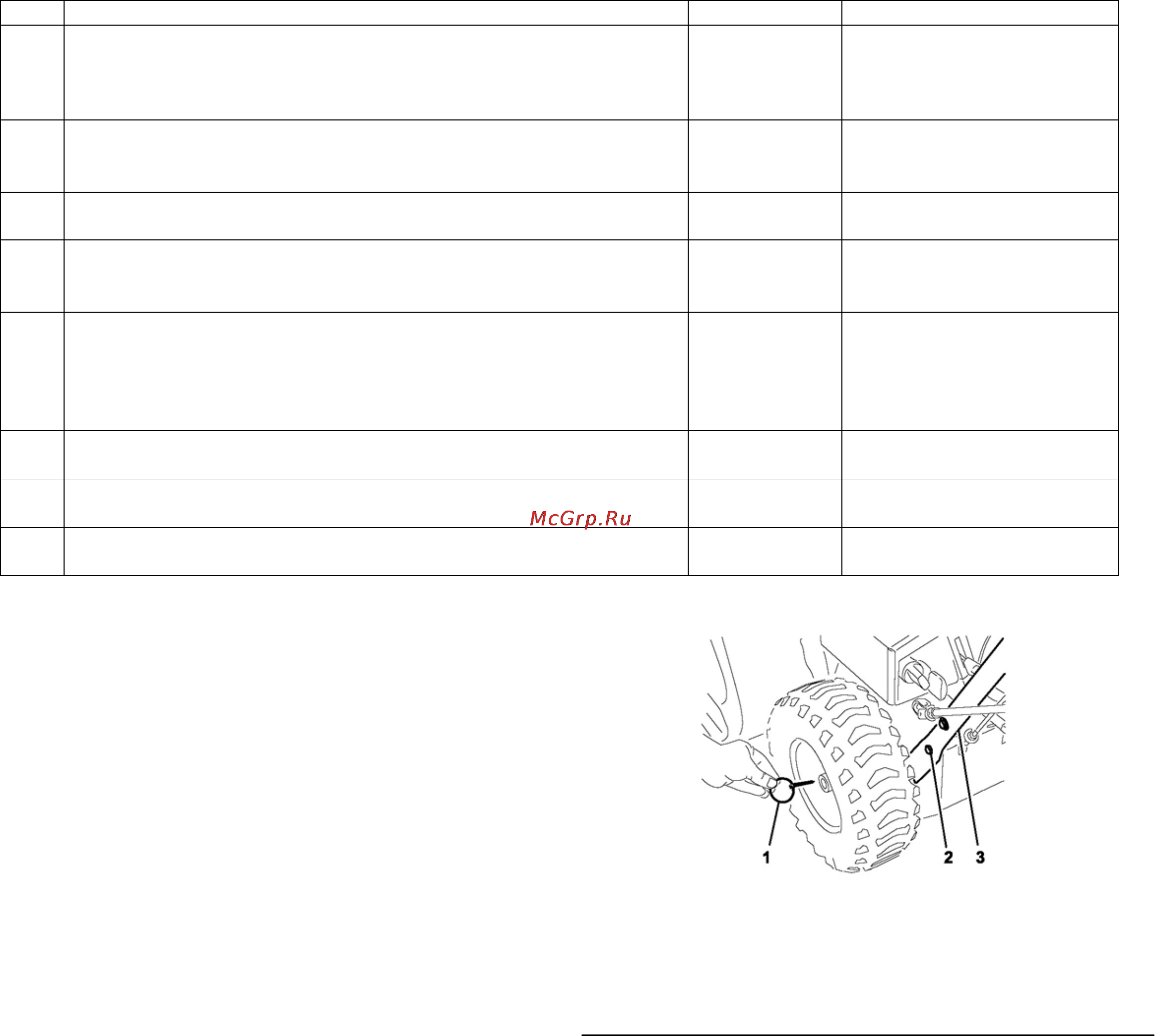

Рисунок 3
1. штифт поворотной цапфы (2 шт.)
2. Головка винта и шайба (4 шт.)
3. Рукоятка
