Регулировки
Последующая регулировка
ВСЕ МОДЕЛИ
1. После пяти часов работы, проверьте регулировку
троса. Отрегулируйте трос сцепления, если
необходимо, увеличив его натяжение. Допускается
небольшое движение нижнего кронштейна, если
машина прошла проверку, упомянутую в
Предупреждении выше.
РЕГУЛИРОВКА ФРИКЦИОННОГО
ДИСКА
1. Слейте бензин из бака, соблюдая правила безопасного
обращения с бензином, приведенные в данном
руководстве.
2. Отсоедините свечной провод.
3. Поставьте снегоотбрасыватель на переднюю часть
корпуса шнека (С, рис. 22).
4. Ослабьте болты (А) с каждой стороны нижней панели
(В).
5. Снимите нижнюю панель (В).

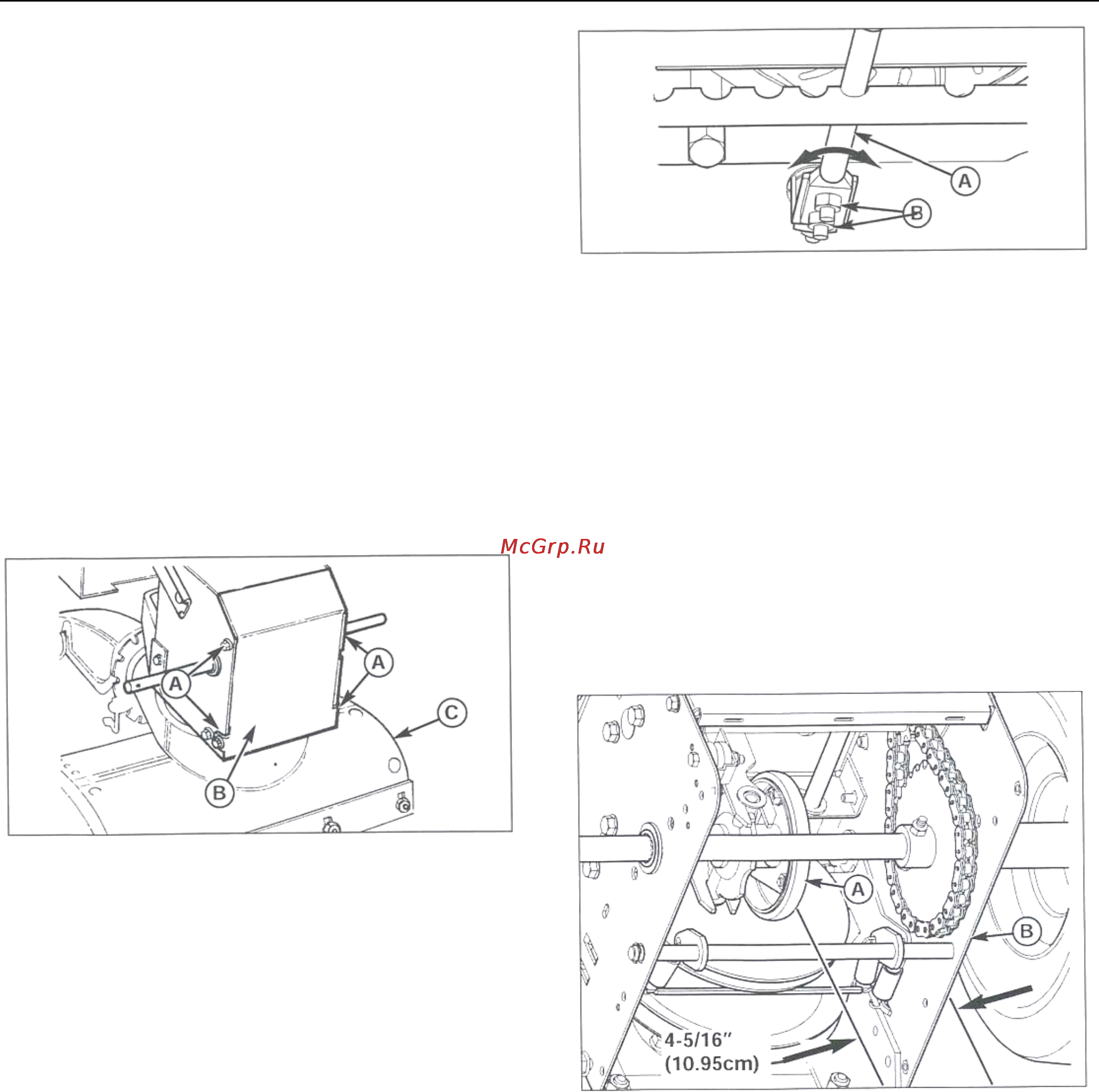

Рис. 22. Нижняя крышка
A. Болты
B. Нижняя крышка
C. Корпус шнека
6. Ослабьте болты рычага переключения передач (А, рис.
23), и переведите рычаг в положение минимальной
скорости движения вперед.
Рис. 23. Регулировка рычага переключения передач
A. Рычаг переключения
B. Гайки, 1/4-20
7. Определите положение фрикционного диска (А, рис.
24). Правильное расстояние от правой стороны
фрикционного диска до внешней стороны рамы
составляет 10,95 см. Если фрикционный диск не
находится в правильном положении, произведите его
регулировку следующим образом.
8. Передвиньте фрикционный диск (А, рис. 24) на
правильное расстояние
– 10,95 см.
9. Затяните гайки 1/4-20 (В, рис. 23) с моментом затяжки
6,8 Нм (60 фунтов на дюйм).
10. Проверьте, чтобы снегоотбрасыватель приводился в
движение на первой передаче (R1). Если нет, заново
выполните вышеперечисленные шаги с 1 по 9.
11. Установите нижнюю панель (В, рис. 22) и затяните
болты (А).
Рис. 24. Регулировка фрикционного диска
A. Фрикционный диск
B. Рама
