Обслуживание
9. Снимите стопор (А, рис. 31) и переместите тягу (В)
назад на 7 сантиметров, чтобы вал отделился от
червячного привода.

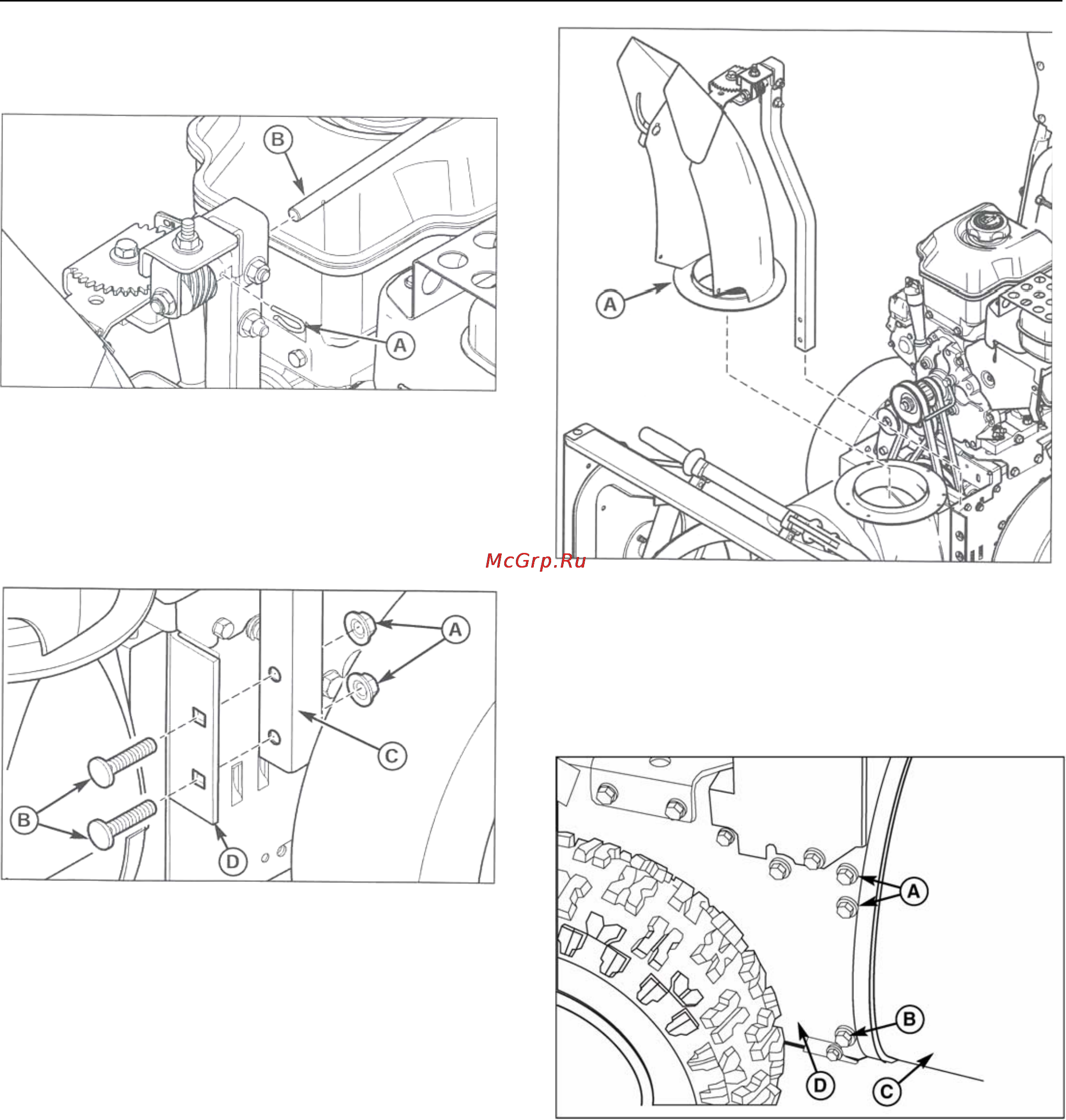

Рис. 31. Снятие вала вращающего механизма
A. Стопор
B. Тяга управления поворотом желоба
10. Снимите две шестигранные гайки 5/16-18 (А, рис. 32), и
два болта с квадратным подголовком 5/16-18х1-1/2 (В),
удерживающих колено трубы (С) на опорной пластине
(D).
Рис. 32. Снятие нижней трубы
A. Шестигранные гайки, 5/16-18
B. Болты с квадратным подголовком 5/16х1-1/2
C. Колено трубы
D. Опорная пластина трубы
11. Снимите желоб и вращающий механизм (А, рис. 33) с
корпуса шнека.
Рис. 33. Снятие желоба и вращающего механизма
A. Желоб и вращающий механизм
12. Снимите четыре верхних болта (А, рис 34),
удерживающих вместе корпус шнека (С) и раму (D).
Ослабьте два нижних болта (В). Корпус шнека (С) и
рама (D) могут быть отсоединены друг от друга, чтобы
можно было снять ремень.
Рис. 34. Разделение рамы и корпуса шнека
A. Верхние болты
B. Нижние болты
C. Корпус шнека
D. Рама
13. Снимите старый ремень привода шнека (D, рис. 29) со
шкива крыльчатки. Замените ремень на оригинальный
новый, приобретенный у дилера.
14. Установите новый ремень привода шнека (D) на шкив
крыльчатки.
