3

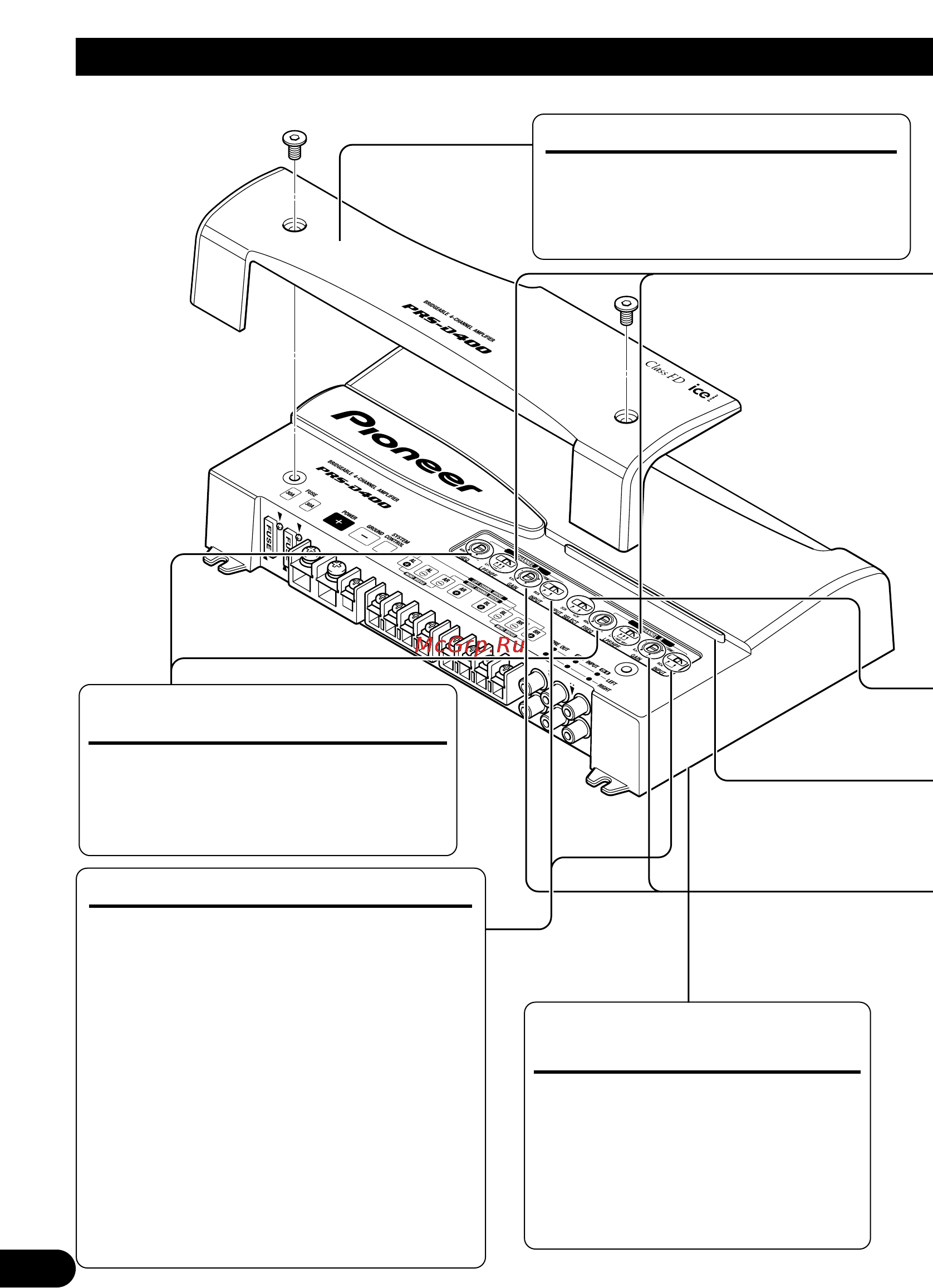

Ajuste de esta unidad
Control de frecuencia de corte
Si se ajusta el interruptor de selección
LPF/HPF a LPF o HPF, se puede
seleccionar una frecuencia de corte de
40 Hz a 120 Hz.
Cubierta de terminales
Antes de montar la unidad, desapriete
los tornillos con una llave hexagonal de
4 mm (no suministrada) y quite la
cubierta de terminales.
Interruptor de entrada
Es posible introducir desde la salida exterior
de un equipo estéreo de automóvil (salida de
altavoz de graves secundario) o desde la
salida de altavoz de un equipo estéreo de
automóvil. Cuando utilice una salida
exterior (salida de altavoz de graves
secundario), deslice el interruptor hacia la
izquierda. Para las instrucciones de
instalación, consulte la sección “Diagrama
de conexión”. Cuando utilice una salida de
altavoz, deslice el interruptor hacia la
derecha. En este caso, es necesario utilizar
el hilo de entrada de altavoz suministrado
con el cable con conector RCA. Para los
detalles, consulte la sección “Uso de la
entrada de altavoz”.
Interruptor BFC (Control de la
frecuencia de batido)
El interruptor BFC se encuentra en
la parte inferior de la unidad. Si se
oye un batido durante la escucha de
una transmisión MW/LW con el
equipo estéreo de automóvil, cambie
el interruptor BFC utilizando un
destornillador pequeño.
