3
Instellen van dit toestel
Regelaar voor drempelfrequentie
Met de LPF/HPF keuzeschakelaar op
LPF of HPF gesteld kunt u een drempel-
frequentie van 40 Hz t/m 120 Hz kiezen.
BFC (Beat Frequency Control)
schakelaar
De BFC schakelaar bevindt zich aan
de onderkant van het toestel. Als u
een ritmisch geluid (beat) hoort
wanneer u naar een MW/LW
uitzending luistert met uw
autostereo, kunt u de BFC
schakelaar verzetten met behulp van
een kleine schroevendraaier.

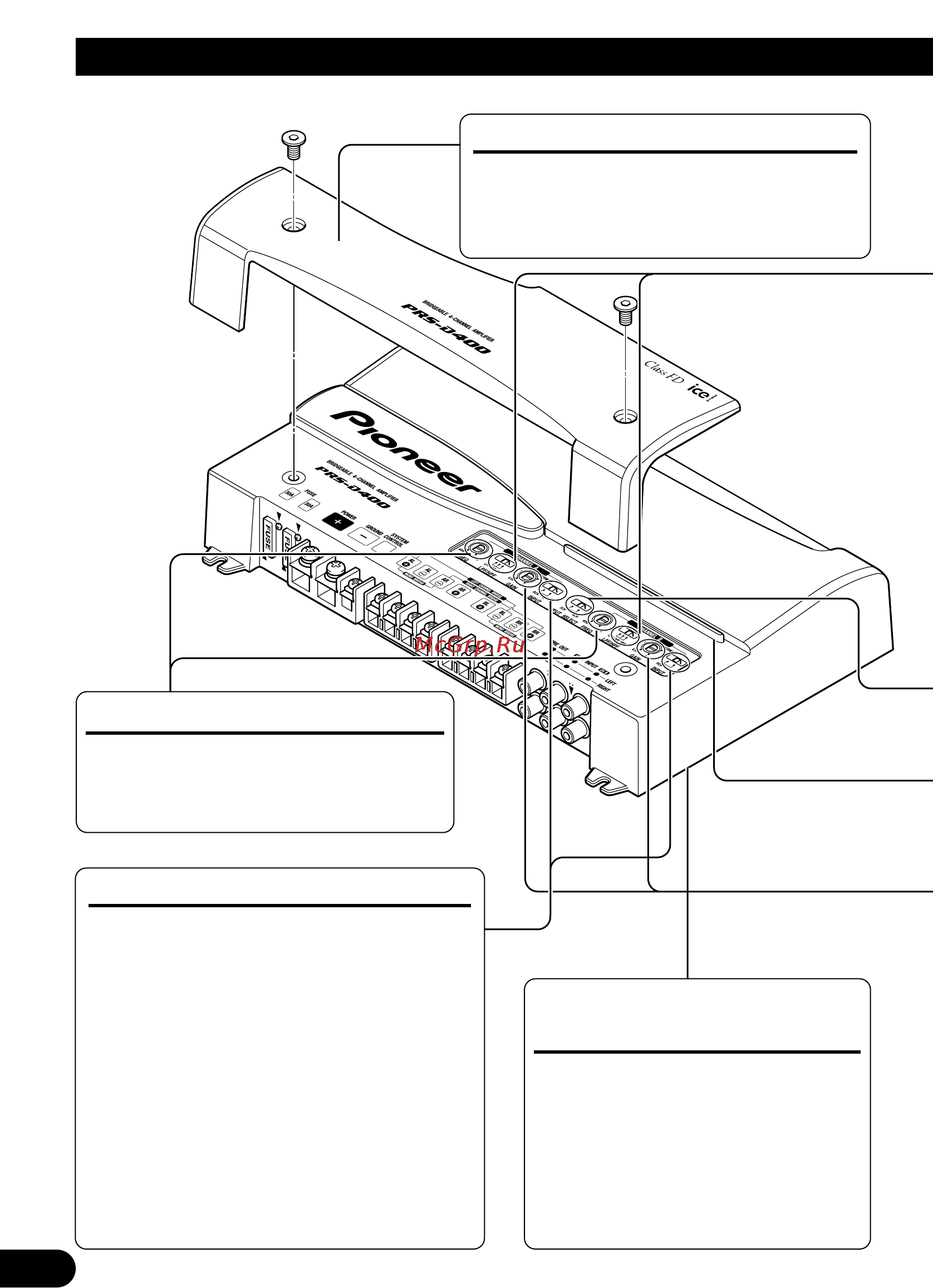

Aansluitingenafdekking
Voor u het toestel gaat installeren, dient u de
schroeven los te maken met een inbussleutel
van 4 mm (niet meegeleverd) en dient u de
aansluitingenafdekking te verwijderen.
Ingangsschakelaar
Het is mogelijk signalen te ontvangen van de
externe uitgang van een autostereo (sub-
woofer uitgang) of de luidspreker-uitgang
van een autostereo. Bij gebruik van een
externe uitgang (subwoofer uitgang) dient u
deze schakelaar naar links te zetten. Voor
instructies betreffende de aansluitingen ver-
wijzen we u naar het “Aansluitschema”. Bij
gebruik van een luidspreker-uitgang dient u
de schakelaar naar rechts te zetten. In dit
geval is het nodig het meegeleverde
luidspreker-ingangssnoer met RCA (tulp)
stekkers te gebruiken. Zie voor details de
paragraaf “Gebruik van de luidspreker-
ingang”.
