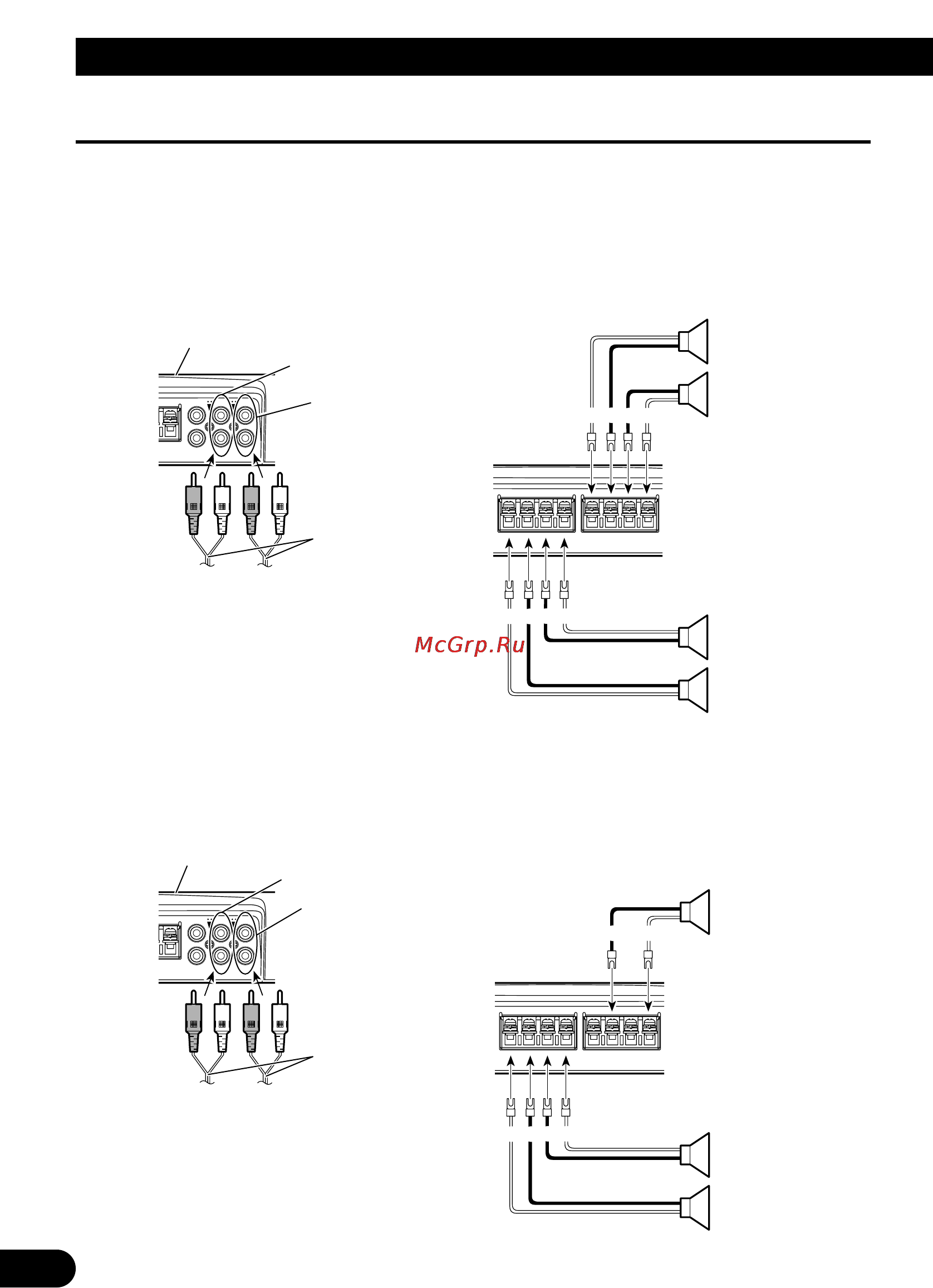

Raccordement des haut-parleurs et des câbles
Les haut-parleurs peuvent fonctionner selon trois modes: quatre voies, trois
voies (stéréo + mono) ou deux voies (stéréo, mono). Connecter les fils du
haut-parleur pour se conformer au mode suivant les figures cidessous.
Quatre voies
Trois voies
≠
+
+
≠
≠
+
+
≠
≠
+
+
≠
≠
+
9
Raccordement de l’appareil
(Gauche)
Sortie haut-parleur B
(Droite)
(Droite)
Sortie haut-parleur A
(Gauche)
Prise d’entrée Cinch A (RCA)
Prise d’entrée Cinch B (RCA)
Câbles de liaison munis
de prises Cinch (RCA)
(vendus séparément)
De l’autoradio (Sortie sur prises Cinch (RCA))
Si une seule prise d’entrée est utilisée, ce qui est le
cas lorsque l’autoradio stéréo ne possède qu’une
seule sortie (sortie sur prise Cinch (RCA)), branchez
cette prise à la prise d’entrée Cinch A (RCA) et ne
branchez rien sur la prise d’entrée Cinch B (RCA).
Sortie haut-parleur B
(Mono)
(Droite)
Sortie haut-parleur A
(Gauche)
Prise d’entrée Cinch A (RCA)
Prise d’entrée Cinch B (RCA)
Câbles de liaison munis
de prises Cinch (RCA)
(vendus séparément)
De l’autoradio (Sortie sur prises Cinch (RCA))
Si une seule prise d’entrée est utilisée, ce qui est le
cas lorsque l’autoradio stéréo ne possède qu’une
seule sortie (sortie sur prise Cinch (RCA)), branchez
cette prise à la prise d’entrée Cinch A (RCA) et ne
branchez rien sur la prise d’entrée Cinch B (RCA).
Le commutateur de sélection d’entrée se trouve sur le
dessus de l’appareil. Pour une entrée à deux voies, faites
glisser ce sélecteur sur la gauche. Pour une entrée à quatre
voies, faites glisser ce sélecteur sur la droite.
Le commutateur de sélection d’entrée se trouve sur le
dessus de l’appareil. Pour une entrée à deux voies, faites
glisser ce sélecteur sur la gauche. Pour une entrée à quatre
voies, faites glisser ce sélecteur sur la droite.
