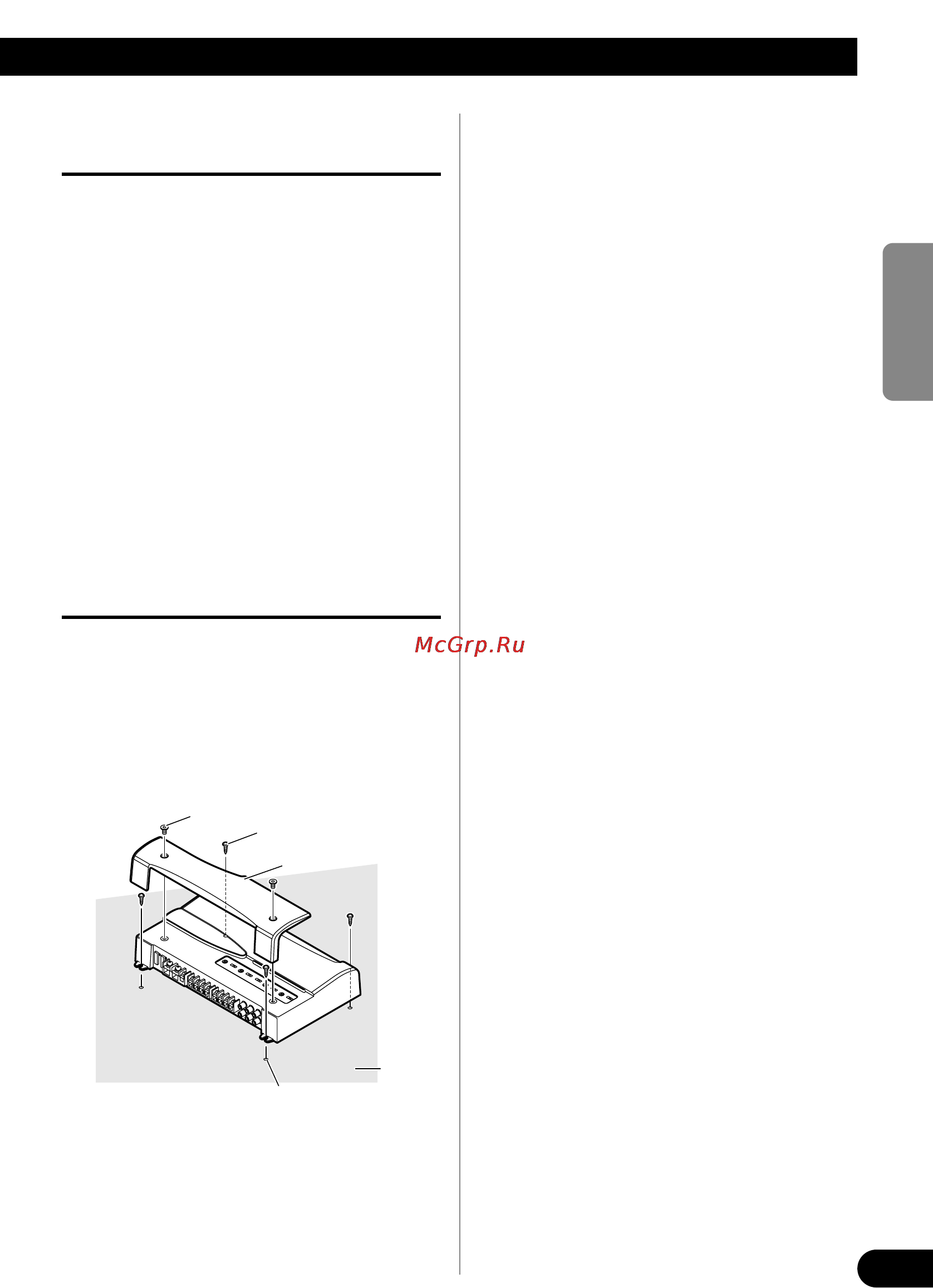

Ejemplo de instalación en la
alfombra del piso o en el chasis
1. Ubique el amplificador en la
posición en donde va a ser instalado.
Inserte los tornillos autoterrajantes
suministrados (4 × 18 mm) en los
orificios de los tornillos. Presione los
tornillos con un destornillador de
modo que puedan dejar puntos
marcados de la posición en donde
irán los orificios para la instalación.
2. Perfore orificios de 2,5 mm de
diámetro en el punto marcado, e
instale el amplificador, ya sea en la
alfombra o directamente en el
chasis.
Recolocación de la cubierta de
terminales
1. Alinee la unidad y la cubierta de
terminales, e inserte el tornillo.
2. Apriete el tornillo con una llave
hexagonal de 4 mm (no
suministrada).
12
ENGLISH
ESPAÑOL
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
êìëëäàâ
Perfore un orificio de 2,5 mm
de diámetro
Tornillos autoterrajantes
(4 × 18 mm)
Alfombra
del piso o
chasis
Tornillo
Cubierta de terminales
