ENGLISH
ESPAÑOL
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
êìëëäàâ
10

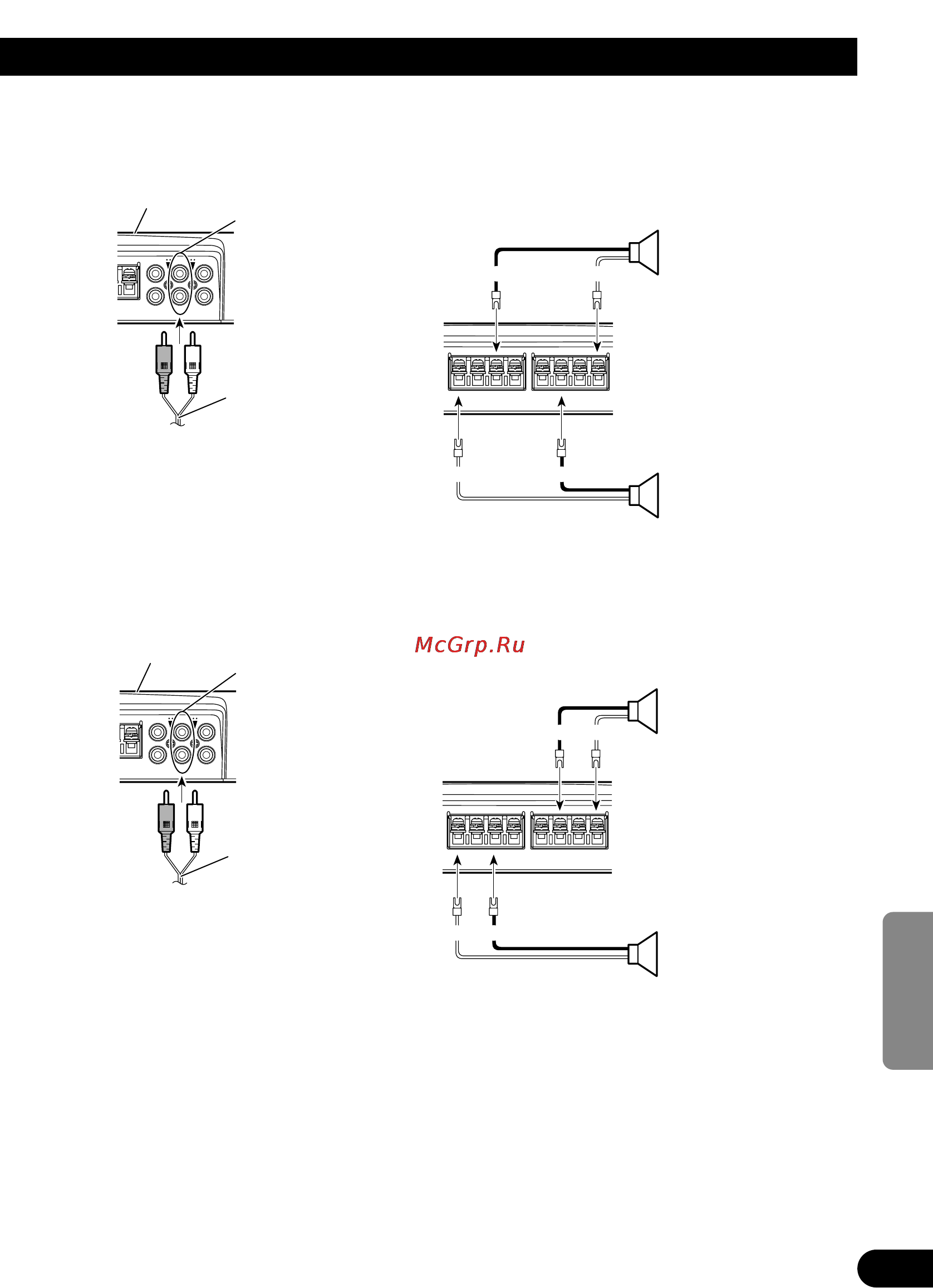

Twee kanalen (stereo)
Twee kanalen (mono)
≠
+
≠
+
≠
+
≠
+
Luidspreker (Links)
Luidspreker (Rechts)
RCA-ingangspen-aansluiting A
Bij gebruik van de twee-kanalen
functie dient u de RCA-
penstekkers te verbinden met de
RCA-ingangspenaansluiting A.
Aansluitsnoeren met
RCA-penstekkers
(los verkrijgbaar)
Van auto-stereo (RCA uitgang)
De ingangskeuzeschakelaar bevindt zich op
de bovenkant van het toestel. Schuif deze
schakelaar naar links.
Luidspreker (Mono)
Luidspreker (Mono)
Aansluitsnoeren met
RCA-penstekkers
(los verkrijgbaar)
Van auto-stereo (RCA uitgang)
RCA-ingangspen-aansluiting A
Bij gebruik van de twee-kanalen
functie dient u de RCA-
penstekkers te verbinden met de
RCA-ingangspenaansluiting A.
De ingangskeuzeschakelaar bevindt zich op
de bovenkant van het toestel. Schuif deze
schakelaar naar links.
