7

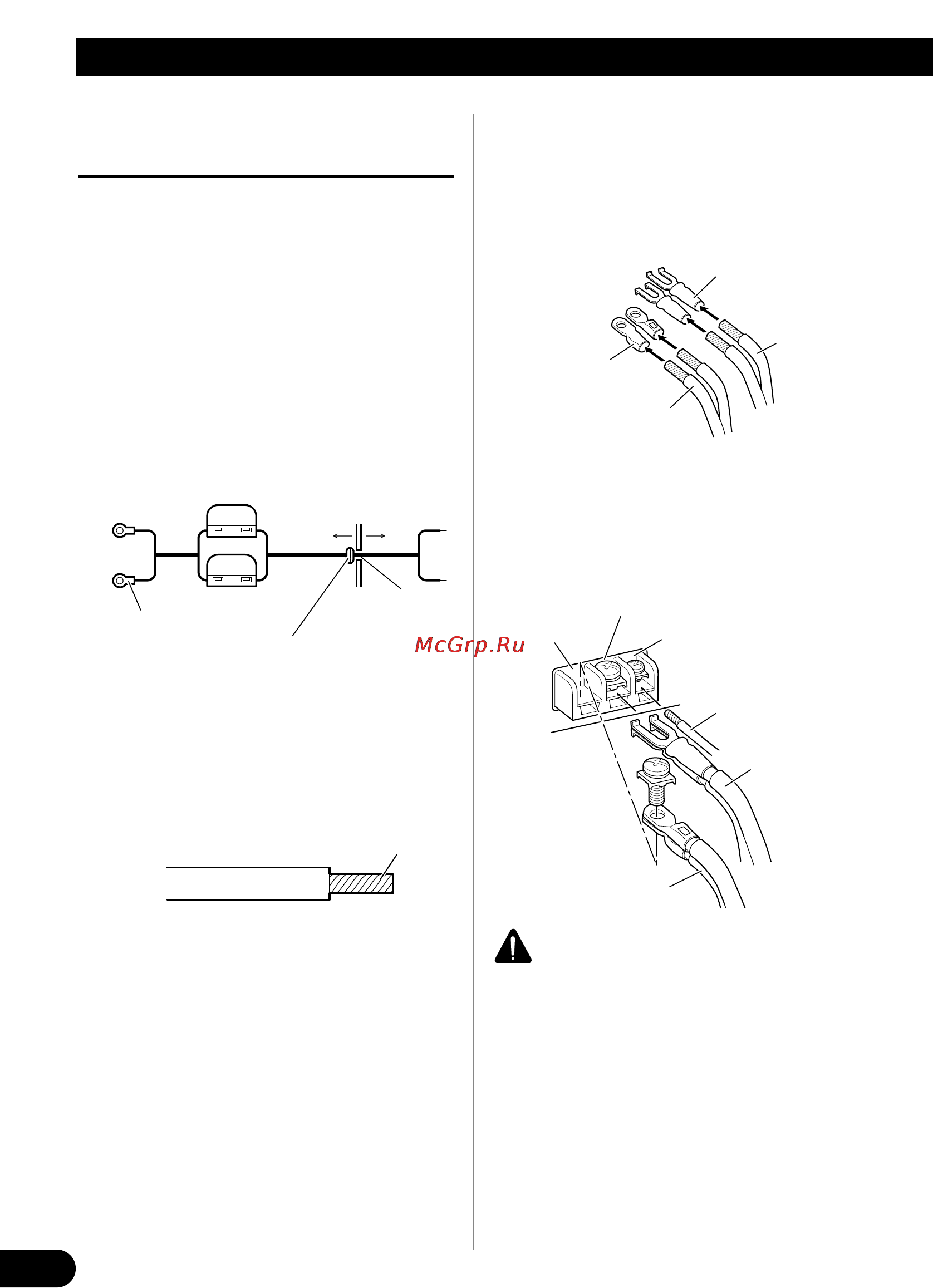

Conexión de la unidad
Conexión del terminal de
alimentación
• Siempre utilice el cable de batería rojo especial y
el cable de tierra [RD-223], vendidos separada-
mente. Conecte el cable de batería directamente
al terminal positivo de la batería del vehículo (+)
y el cable de tierra a la carrocería del vehículo.
1. Pase el cable de batería desde el
compartimiento del motor al
interior del vehículo.
• Luego de hacer todas las otras conexiones al
amplificador, conecte el terminal del
conductor de batería del amplificador al
terminal positivo (+) de la bateria.
2. Tuerza el cable de batería, cable de
puesta a tierra y cable de control
remoto del sistema.
3. Fije las orejetas a los extremos de
los cables. Orejetas no
suministrados.
• Utilice alicates, etc. para plegar las orejetas a
los cables.
4. Conecte los cables al terminal.
• Fijar los cables firmemente utilizando los
tornillos para terminales.
ADVERTENCIA
Dejar de apretar firmemente el cable de puesta a
tierra al terminal usando los tornillos para terminales
podría causar el sobrecalentamiento del área de los
terminales, así como podría causar daños y lesiones
incluyendo pequeñas quemaduras.
Fusible (30 A)
Comparti-
miento del
motor
Interior del
vehículo
Perfore un
orificio de 14
mm en la
carrocería del
Inserte el ojal de caucho
de la junta tórica en la
corrocería del vehículo.
Terminal positivo
Fusible (30 A)
Terminal GND
Terminal
POWER
Cable de batería
Terminal de control
remoto del sistema
Cable del control
remoto del sistema
Cable de puesta
a tierra
Cable de batería
Cable de
puesta a tierra
Tuérzala
Orejeta
Orejeta
