Русский
04

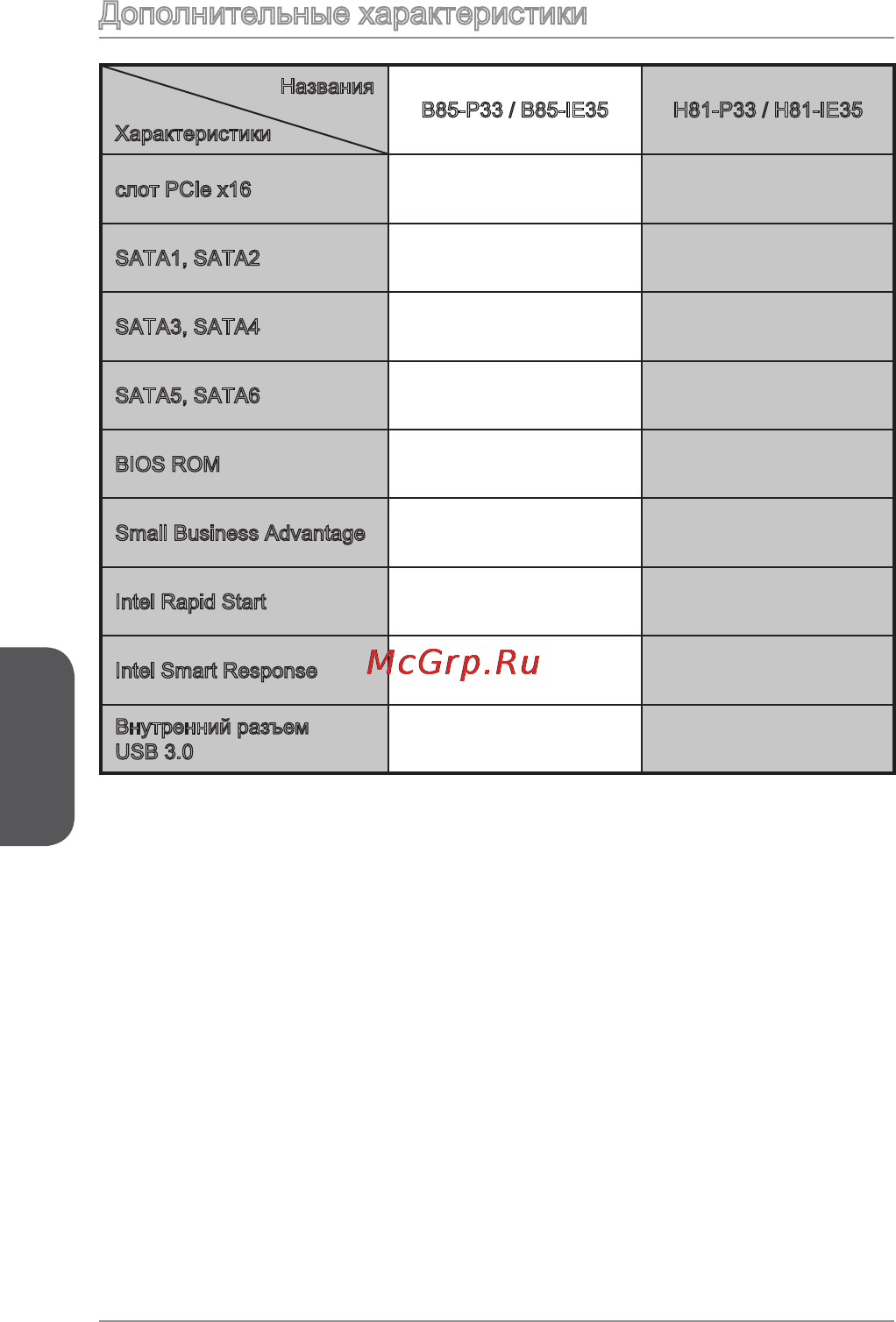

Дополнительные характеристики
Названия
Характеристики
B85-P33 / B85-IE35 H8-P33 / H8-IE35
слот PCIe x6 Gen3 Gen2
SATA, SATA2 SATA 3Гб/с SATA 3Гб/с
SATA3, SATA4 SATA 6Гб/с SATA 6Гб/с
SATA5, SATA6 SATA 6Гб/с нет
BIOS ROM 28Mб 64Mб
Small Business Advantage Поддержка Не поддерживает
Intel Rapid Start Поддержка Не поддерживает
Intel Smart Response Поддержка Не поддерживает
Внутренний разъем
USB 3.0
На основе B85
Express
На основе RENESAS
/UPD720202
