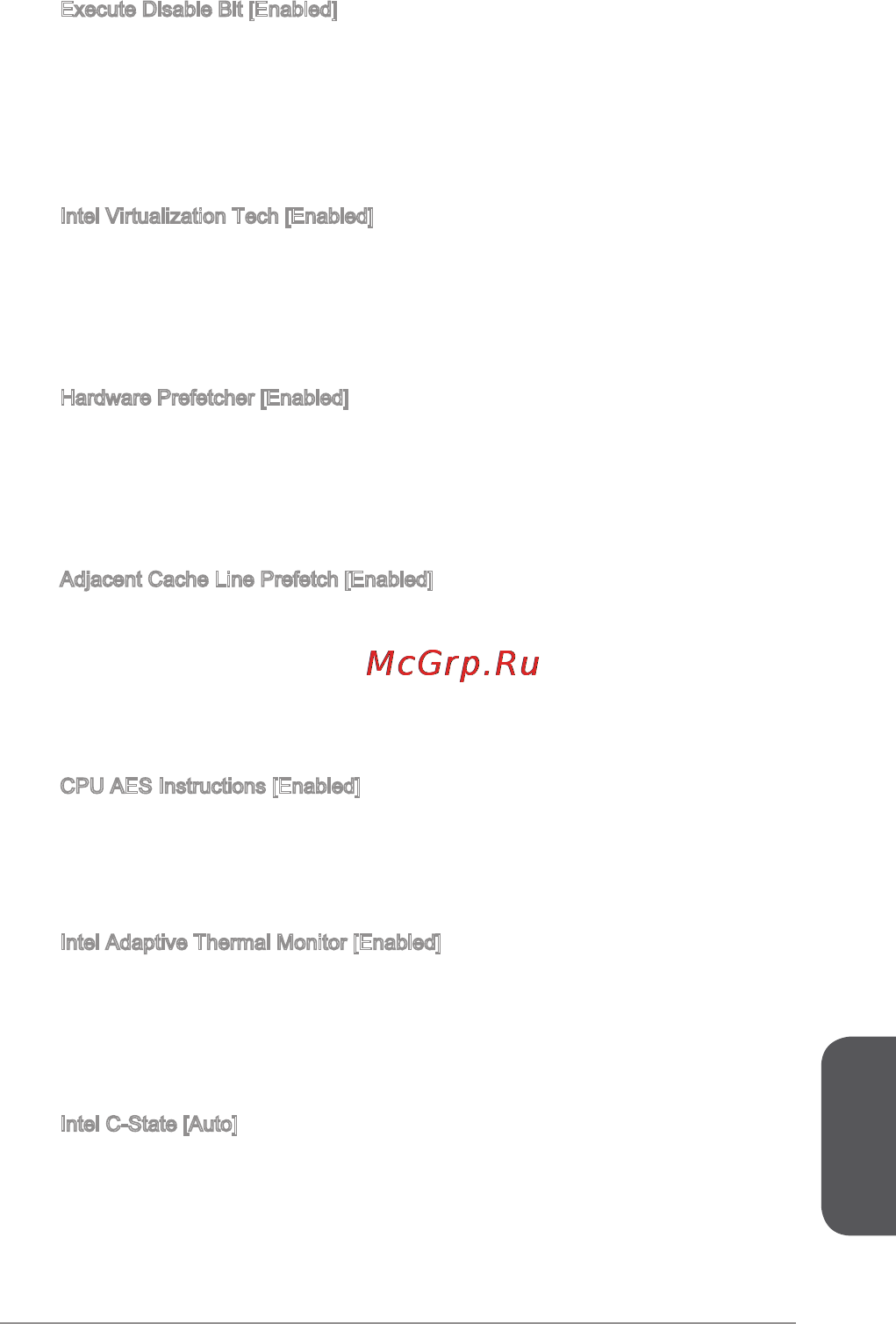

![MSI h81-p33 [189/190] 日本語](/views2/1174310/page189/bgbd.png)
日本語
89
Execute Disable Bit [Enabled]
本機能を有効にすることで、「バッファオーバーフロー攻撃」と呼ばれる悪意
を持った行為からシステムを保護することができます。いつでもこの機能を有
効に保持のをお勧めします。
[Enabled] NO-Execution保護を有効にして、悪意の攻撃とワームを防ぎ
ます。
[Disabled] この機能を無効にします。
Intel Virtualization Tech [Enabled]
インテル仮想化テクノロジの有効か無効にします。
[Enabled] 仮想化テクノロジを有効にして、プラットフォームが独立の
分割区分にマルチのOSを動作します。このシステムはほと
んどマルチのシステムとして機能します。
[Disabled] この機能を無効にします。
Hardware Prefetcher [Enabled]
ハードウェアプリフェッチャー (MLCストリーマ) を有効か無効にします。
[Enabled] CPU性能を最高の状態に調整するために、ハードウェアプリ
フェッチャーがメモリからL2 キャッシュに自動的にデータと
解説を先取ります。
[Disabled] ハードウェアプリフェッチャーを無効にします。
Adjacent Cache Line Prefetch [Enabled]
CPUハードウェアプリフェッチャー (MLC Spatial prefetcher)を有効か無効に
します。
[Enabled] キャッシュの遅延時間を減少し、特定のアプリケーションの
性能を最高の状態に調整するために、隣接キャッシュライン
のプリフェッチを有効にします。
[Disabled] 要求したキャッシュラインのみ有効にします。
CPU AES Instructions [Enabled]
CPU AES (Advanced Encryption Standard-New Instructions)サポートを有効か無
効にします。CPUが本機能をサポートの場合には、この項目が表示されます。
[Enabled] インテルAESサポートを有効にします。
[Disabled] インテルAESサポートを無効にします。
Intel Adaptive Thermal Monitor [Enabled]
CPUの過熱を防止するために、インテル適応型温度モニター機能を有効か無効
にします。
[Enabled] CPUが適応型温度以上の場合には、CPUコアクロック速度を
落とします。
[Disabled] この機能を無効にします。
Intel C-State [Auto]
C-stateはACPIにより定義されたプロセッサ電力管理テクノロジです。
[Auto] BIOSにより自動的に設定を行います。
[Enabled] システムのアイドル状態を検知し、状況に応じてCPUの電力
消耗を低減します。
[Disabled] この機能を無効にします。
▶
▶
▶
▶
▶
▶
▶
