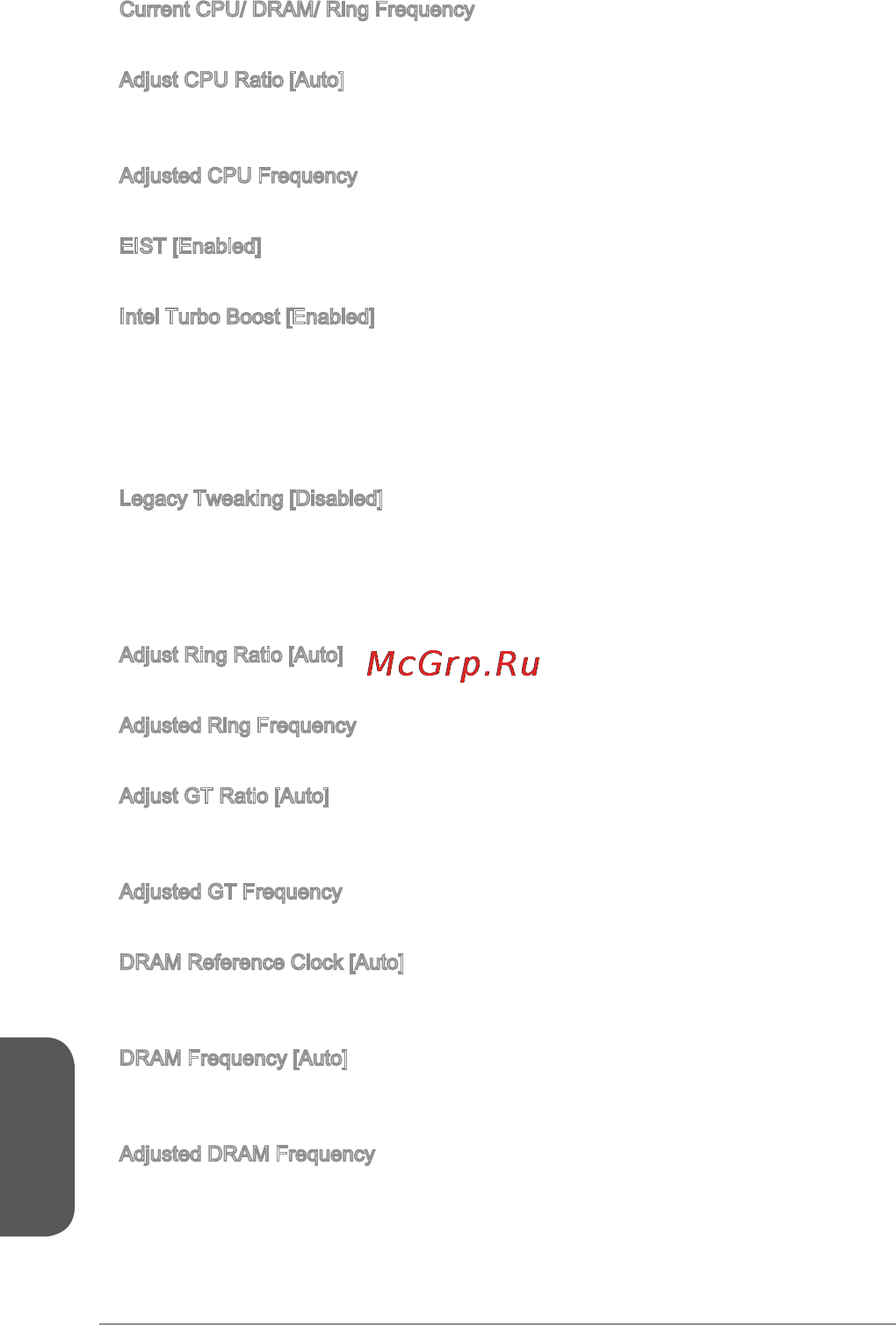

![MSI h81-p33 [186/190] 日本語](/views2/1174310/page186/bgba.png)
日本語
86
Current CPU/ DRAM/ Ring Frequency
CPUとメモリ、Ringの周波数を表示します。読み取り専用です。
Adjust CPU Ratio [Auto]
CPU倍率を設定し、CPUクロックの速度を変更します。プロセッサがこの設定をサ
ポートする場合にのみこの項目は表示されます。
Adjusted CPU Frequency
現在のCPU周波数を表示します。読み取り専用です。
EIST [Enabled]
Enhanced Intel
®
SpeedStepテクノロジを有効か無効にします。
Intel Turbo Boost [Enabled]
インテル
®
ターボブーストを有効か無効にします。 CPUがこの設定をサポートする
場合にのみこの項目は表示されます。
[Enabled] システムがより高い性能を要求する場合、CPUの仕様範囲で自動
的にCPUのクロックを上昇させます。
[Disabled] この機能を無効にします。
Legacy Tweaking [Disabled]
3DMark 0などのレガシーベンチマーキングアプリケーションの性能を向上するた
めに、この項目を有効か無効にします。
[Enabled] 3DMark 0の性能を向上するために、この機能を有効にします。
[Disabled] この機能を無効にします。
Adjust Ring Ratio [Auto]
Ringの倍率を設定します。有効値の範囲は装着したCPUによって決定されます。
Adjusted Ring Frequency
変更したRingの周波数を表示します。読み取り専用です。
Adjust GT Ratio [Auto]
統合したグラフィックスの倍率を設定します。有効値の範囲は装着したCPUによっ
て決定されます。
Adjusted GT Frequency
変更した統合のグラフィックスの周波数を表示します。読み取り専用です。
DRAM Reference Clock [Auto]
DRAM参照クロックを設定します。有効値の範囲は装着したCPUによって決定され
ます。変更をサポートのCPUが装着された場合には、この項目は表示されます。
DRAM Frequency [Auto]
DRAM周波数を設定します。オーバークロックによる動作は保証されませんのでご
注意ください。
Adjusted DRAM Frequency
変更したDRAM周波数を表示します。読み取り専用です。
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
