English
4

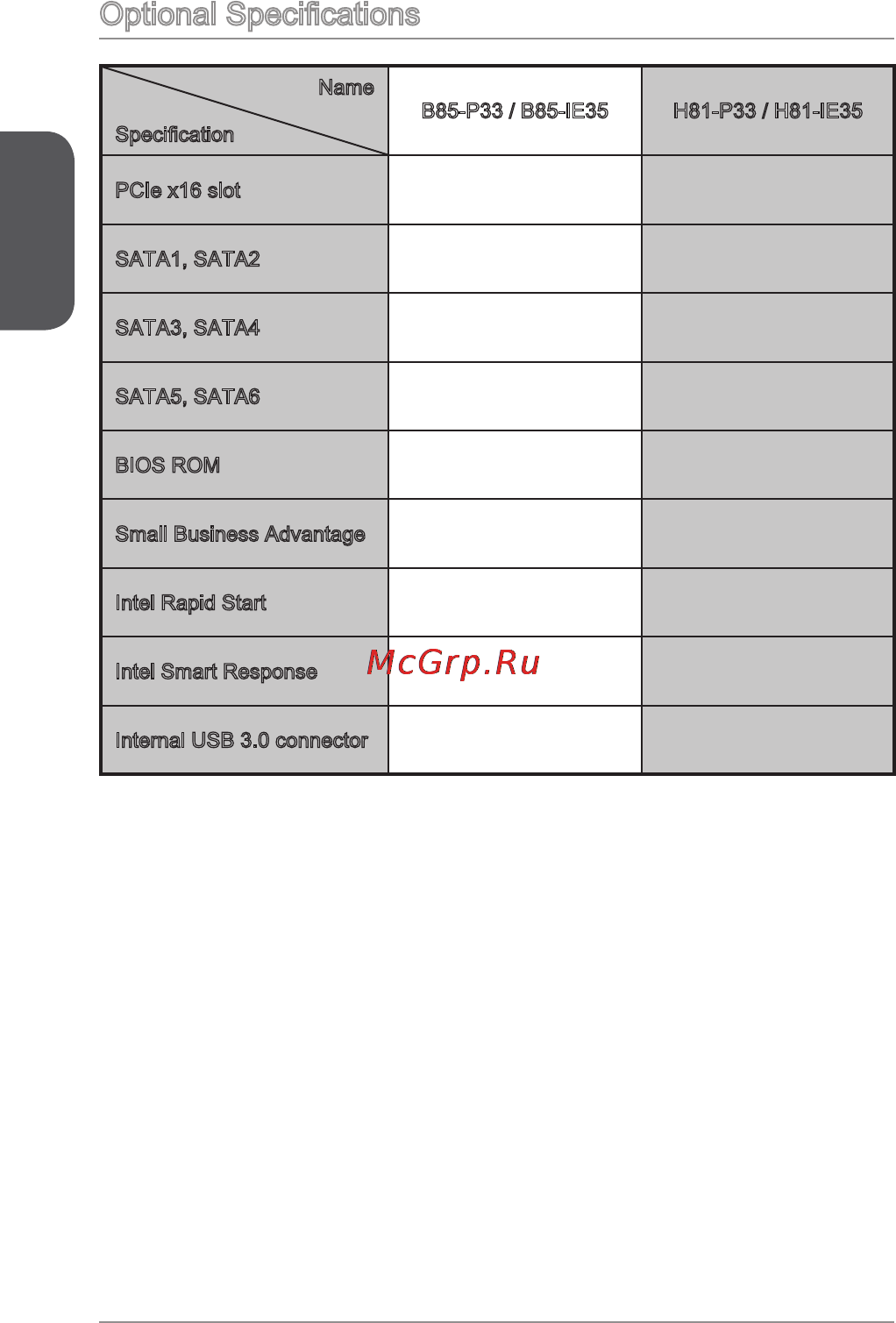

Optional Specications
Name
Specication
B85-P33 / B85-IE35 H8-P33 / H8-IE35
PCIe x6 slot Gen3 Gen2
SATA, SATA2 SATA 3Gb/s SATA 3Gb/s
SATA3, SATA4 SATA 6Gb/s SATA 6Gb/s
SATA5, SATA6 SATA 6Gb/s None
BIOS ROM 28Mb 64Mb
Small Business Advantage Supported Not supported
Intel Rapid Start Supported Not supported
Intel Smart Response Supported Not supported
Internal USB 3.0 connector By B85 Express chipset
By RENESAS
/UPD720202
