Русский
22

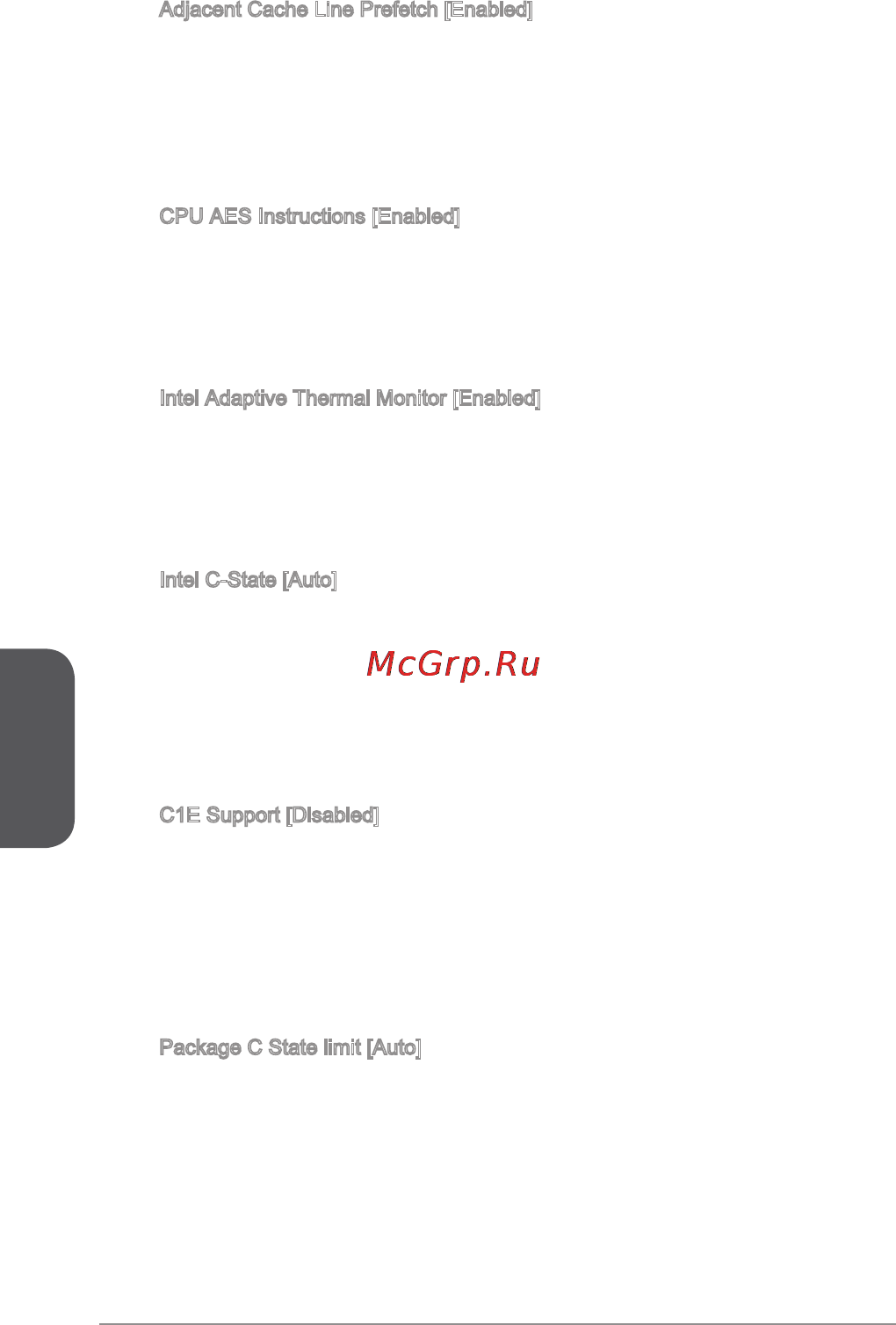

Adjacent Cache Line Prefetch [Enabled]
Включение или выключение предвыборки процессора (MLC Spatial
prefetcher).
[Enabled] Включение соседней предвыборки линии кэша для
сокращения времени задержки кэш и настройки
производительности для конкретного использования.
[Disabled] Включает запрашиваемую линию кэша.
CPU AES Instructions [Enabled]
Включение или выключение поддержки CPU AES (Advanced Encryption
Standard-New Instructions). Этот пункт появляется, когда процессор
поддерживает эту функцию.
[Enabled] Включение поддержки Intel AES.
[Disabled] Выключение поддержки Intel AES.
Intel Adaptive Thermal Monitor [Enabled]
Включение или выключение этой функции для защиты процессора от
перегрева.
[Enabled] Уменьшает частоту ядра процессра, когда процессор
превышает адаптивную температуру.
[Disabled] Выключение функции.
Intel C-State [Auto]
C-state- это технология управления питанием процессора, определяется
ACPI.
[Auto]Параметр будет настроен автоматически с помощью BIOS.
[Enabled] Определяет состояние простоя системы и значительно
сокращает энергопотребление процессором.
[Disabled] Выключение функции.
▶
▶
▶
▶
CE Support [Disabled]
Включение или выключение функции CE для энергосбережения в
состоянии остановки. Этот элемент появляется при включении “Intel C-
State”.
[Enabled] Включение функции CE для снижения частоты и
напряжения процессора для энергосбережения в
состоянии остановки.
[Disabled] Функция выключена.
Package C State limit [Auto]
Данный параметр позволяет выбрать режим C-state для энергосбережения
при простое системы. Этот элемент появляется при включении “Intel C-
State”.
[Auto] Параметр будет настроен автоматически с помощью
BIOS.
[C0~C7s] Уровни энергосбережения от высокого к низкому (C7s,
C7, C6, C3, C2, C0).
[No limit] Не ограничивать C-state процессора.
▶
▶
