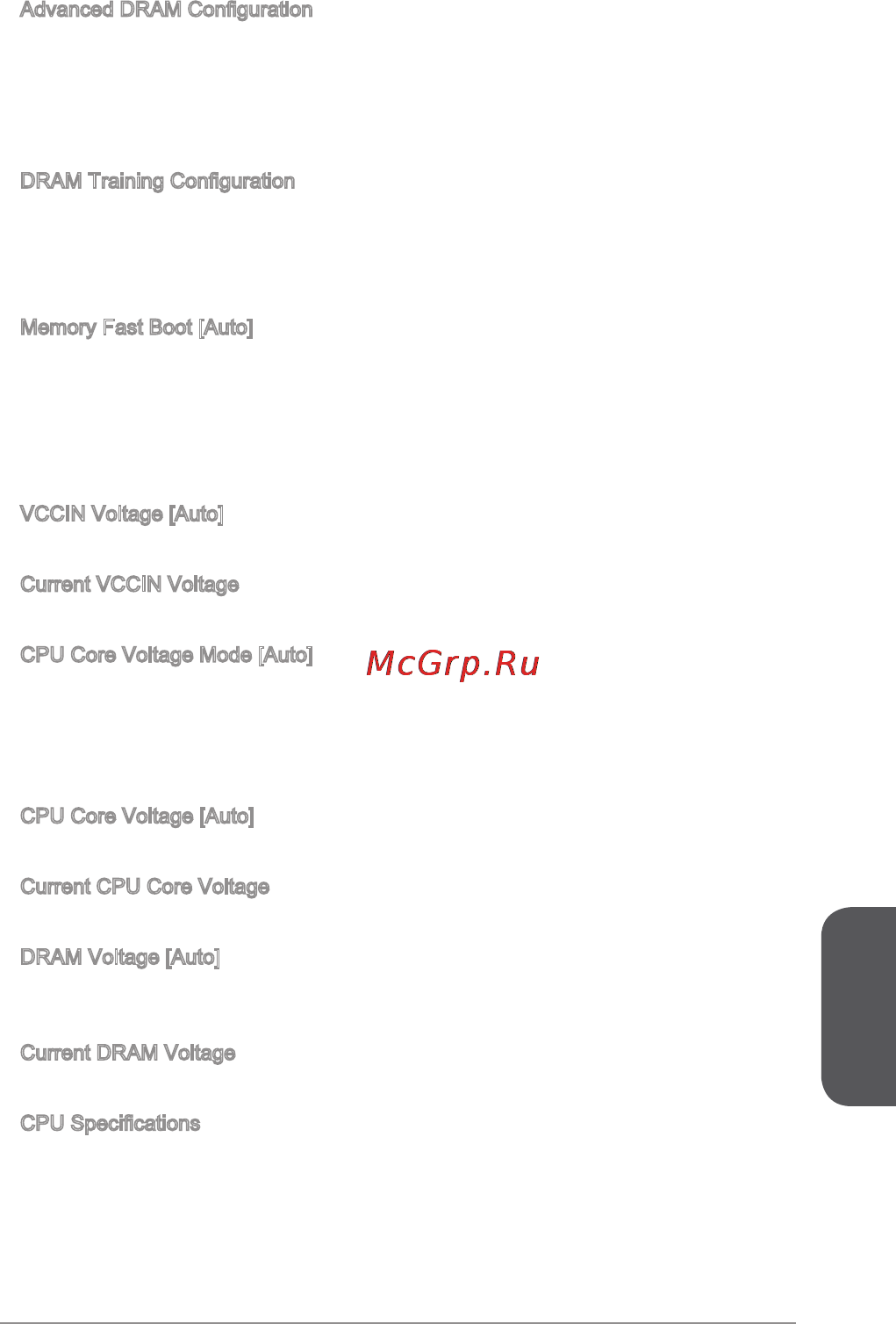

MSI h81-p33 [165/190] 繁體中文
![MSI h81-p33 [165/190] 繁體中文](/views2/1174310/page165/bga5.png)
繁體中文
65
Advanced DRAM Conguration
按下 <Enter> 鍵以進入子選單。本項在前項 "DRAM Timing Mode" 設為 [Link] 或
[Unlink]，才會出現子選單，使用者可設定個別記憶體通道的時序。變更記憶體時序
設定後，系統可能會有不穩定或無法開機的情形。若發生這種情形，請以清除 CMOS
資料回復預設值來排除問題。 (請參閱清除 CMOS 跳線/ 按鈕，進入 BIOS 載入原廠
設定。)
DRAM Training Conguration
按下 <Enter> 鍵以進入子選單。本項開啟或關閉 DRAM 各種調校作業。變更子選單
項目設定後，系統可能會有不穩定或無法開機的情形。若發生這種情形，請以清除
CMOS 資料回復預設值來排除問題。 (請參閱清除 CMOS 跳線/ 按鈕，進入 BIOS 載
入原廠設定。)
Memory Fast Boot [Auto]
本項開啟或關閉每次開機記憶體的初始及調校功能。
[Auto] 本項由 BIOS 自動設定
[Enabled] 記憶體會完全模仿首次開機檢測及調校作業。之後記憶體就不再每
次開機時都進行完整檢測調校，以加速開機時間。
[Disabled] 記憶體每次開機都會進行完整檢測及調校。
VCCIN Voltage [Auto]
本項設定 CPU 輸入電壓，主要供電給 CPU 並與 CPU 元件共用電源。
Current VCCIN Voltage
本項顯示目前 CPU VCCIN 電壓。唯讀。
CPU Core Voltage Mode [Auto]
本項設定上述電壓的控制模式。
[Auto] 本項由 BIOS 自動設定
[Adaptive Mode] 為系統最佳效能設定適合的電壓
[Override Mode] 可手動設定電壓
CPU Core Voltage [Auto]
本項設定上述電壓。設為自動 (Auto)，BIOS 會自動設定，或者您也可改成手動設定。
Current CPU Core Voltage
顯示目前電壓。唯讀。
DRAM Voltage [Auto]
本項設定記憶體電壓。設為自動 (Auto)，BIOS 會自動設定電壓，或者您也可改成手
動設定。
Current DRAM Voltage
本項顯示目前記憶體電壓。唯讀。
CPU Specications
按下 <Enter> 鍵以進入子選單。子選單顯示已安裝 CPU 的訊息。請按 [F4] 隨時進入
查看本訊息。唯讀。
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
