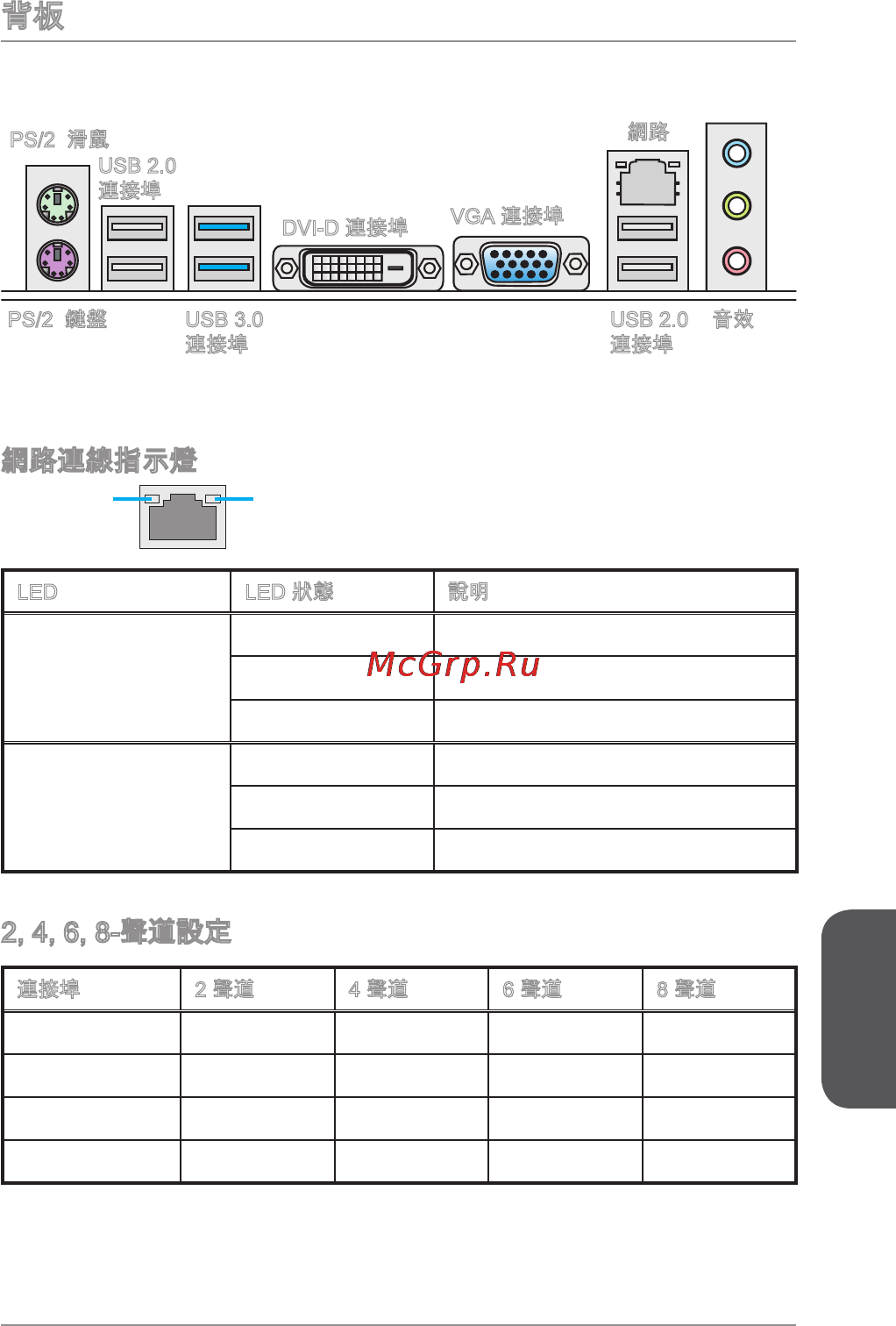

背板
網路連線指示燈
LINK/ACT
LED
SPEED
LED
LED LED 狀態 說明
Link/ Activity LED
(連線/工作燈號)
O 未連線
黃 已連線
閃爍中 Data activity
Speed LED
(速度燈號)
O 傳輸速率 0 Mbps
綠 傳輸速率 00 Mbps
橘 傳輸速率 Gbps
2, 4, 6, 8-聲道設定
連接埠 2 聲道 4 聲道 6 聲道 8 聲道
藍 音效輸入 RS-輸出 RS-輸出 RS-輸出
綠 音效輸出 FS-輸出 FS-輸出 FS-輸出
粉 麥克風 麥克風 CS-輸出 CS-輸出
前置音效 - - - SS-輸出
PS/2 滑鼠
PS/2 鍵盤 USB 2.0
連接埠
USB 3.0
連接埠
VGA 連接埠
網路
DVI-D 連接埠
音效
USB 2.0
連接埠
