Русский
Ru-7

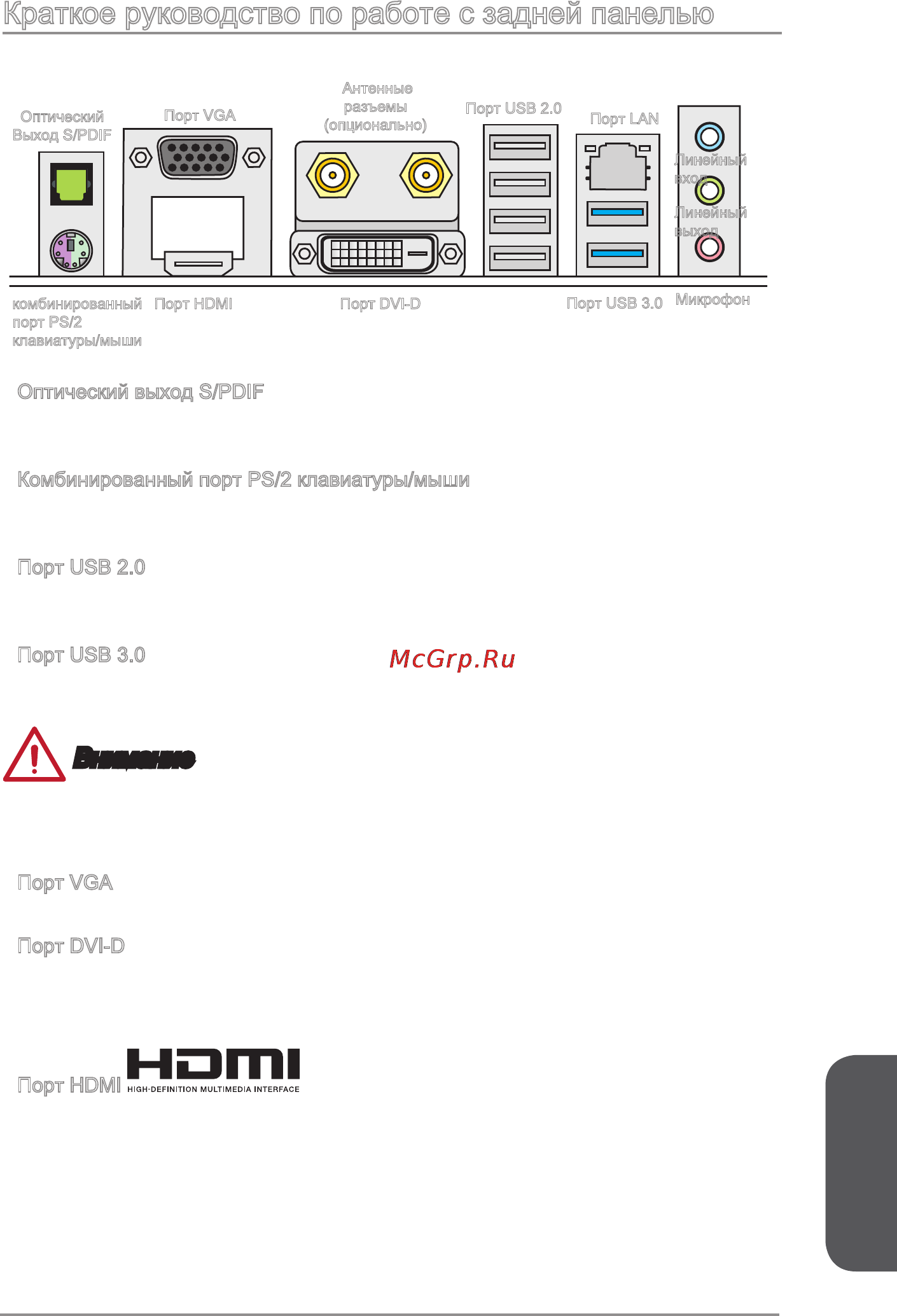

Краткое руководство по работе с задней панелью
Оптический выход S/PDIF
Разъем S/PDIF (цифровой интерфейс Sony/Philips) предназначен для передачи
цифрового аудио на внешние громкоговорители через оптоволоконный кабель.
Комбинированный порт PS/2 клавиатуры/мыши
Разъем DIN PS/2
®
клавиатуры/ мыши для подключения клавиатуры/мыши с
интерфейсом PS/2
®
.
Порт USB 2.0
Порт USB 2.0 предназначен для подключения USB 2.0-устройств, таких как
клавиатура, мышь и других USB 2.0-совместимых устройств.
Порт USB 3.0
Порт USB 3.0 обратно совместим с устройствами USB 2.0. Поддержка передачи
данных со скоростью до 5 Гбит/с (SuperSpeed).
Внимание
Для использования устройств USB 3.0 их следует подключать к порту USB 3.0.
Используемый USB-кабель должен быть совместим со стандартом USB 3.0.
Порт VGA
Разъем DB15 для подключения монитора.
Порт DVI-D
Разъем DVI-D (цифровой видеоинтерфейс) подключается к ЖК или ЭЛТ
монитору с помощью переходника. Подробную информацию о подключении
монитора см. в руководстве к монитору.
Порт HDMI
®
Мультимедийный интерфейс высокой четкости (HDMI) представляет собой
полностью цифровой аудио- видеоинтерфейс, позволяющий передавать
несжатые потоки данных. Интерфейс HDMI обеспечивает передачу ТВ-сигнала
по одному кабелю в любом формате, включая телевидение стандартной,
повышенной и высокой четкости, а также многоканальный цифровой звук.
▶
▶
▶
▶
▶
▶
▶
Линейный
вход
Линейный
выход
Микрофон
Порт USB 3.0
Порт LAN
комбинированный
порт PS/2
клавиатуры/мыши
Порт USB 2.0
Порт HDMI
Порт VGA
Порт DVI-D
Антенные
разъемы
(опционально)
Оптический
Выход S/PDIF
