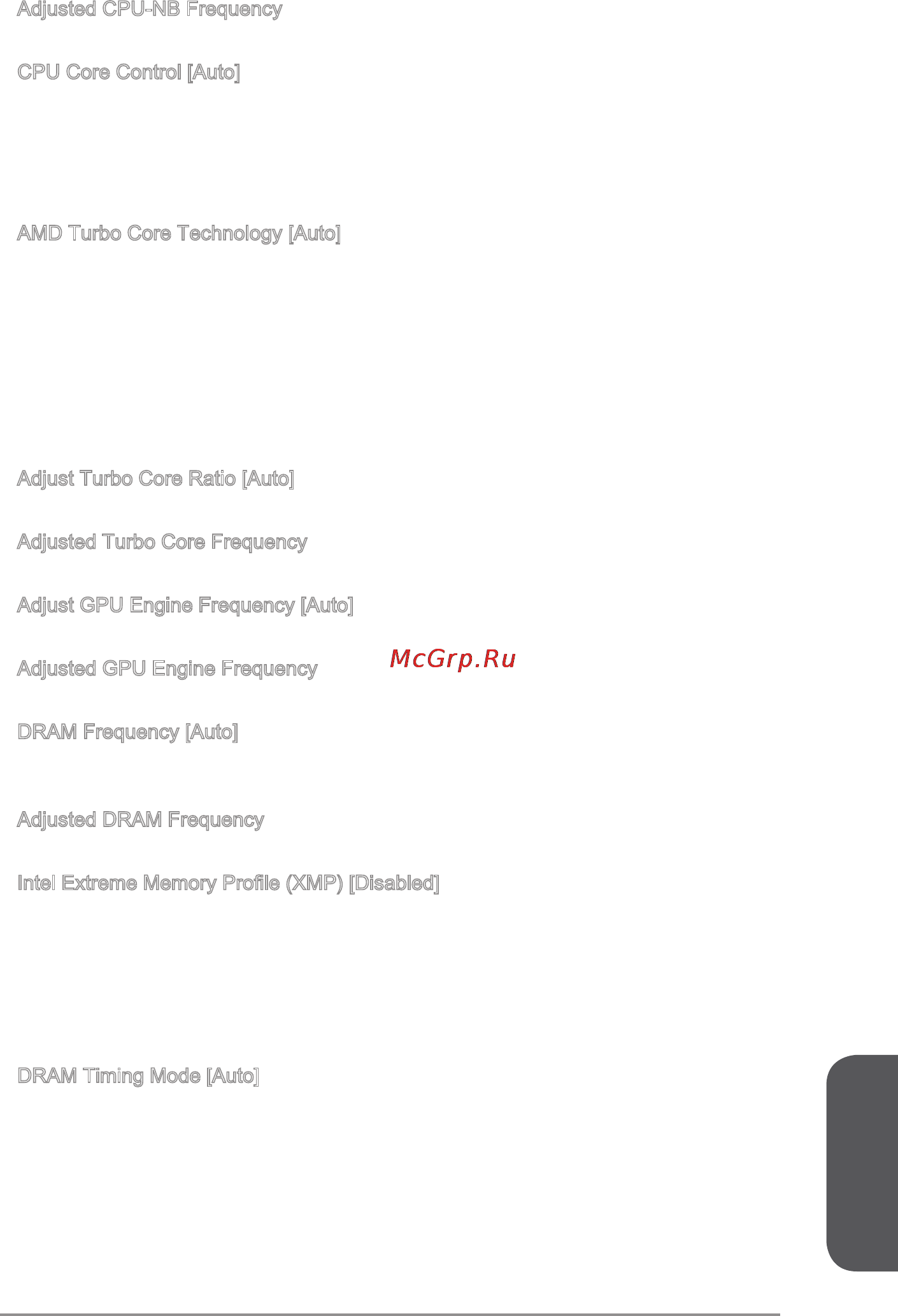

MSI a88xi ac [137/154] Русский
![MSI a88xi ac [137/154] Русский](/views2/1174314/page137/bg89.png)
Русский
Ru-29
Adjusted CPU-NB Frequency
Показывает текущую частоту CPU-NB. Это значение нельзя изменять.
CPU Core Control [Auto]
Изменение количества активных ядер процессора. Если установлено значение
"Auto", процессор будет использовать количество ядер по умолчанию. [Опции:
Авто, Одно ядро на процессоре (только Core 0), Одно ядро на процессоре(только
Core 2), Одна единица вычисления(Core 0 & 1), Одна единица вычисления(Core 2
& 3), Одно ядро для каждой единицы вычисления (Core 0 & 2)]
AMD Turbo Core Technology [Auto]
Технология AMD Turbo Core управляет частотой отдельных ядер и напряжением
процессора, в зависимости от уровня нагрузки на них. Контролирует множители
на половине загруженных ядер с одновременным понижением множителей на
остальных, не используемых.
[Auto] Turbo Core Technology будет работать в связке с AMD Cool’n’Quiet
Technology.
[Enabled] Включение функции.
[Disabled] Отключение функции.
Adjust Turbo Core Ratio [Auto]
Регулировка множителя Turbo Core.
Adjusted Turbo Core Frequency
Показывает скорректированную частоту turbo.Только для чтения.
Adjust GPU Engine Frequency [Auto]
Регулировка частоты GPU.
Adjusted GPU Engine Frequency
Показывает скорректированную частоту графического ядра. Только для чтения.
DRAM Frequency [Auto]
Установка частоты памяти (DRAM). Обратите внимание, что возможность успеш-
ного разгона не гарантируется.
Adjusted DRAM Frequency
Показывает текущую частоту DRAM. Это значение нельзя изменять.
Intel Extreme Memory Prole (XMP) [Disabled]
X.M.P. (Extreme Memory Prole) является технологией разгона для модулей
памяти. Этот пункт доступен при установке модулей памяти с поддержкой
технологии X.M.P.
[Disabled] Функция выключена.
[Enabled] Выберите, чтобы включить Intel Extreme Memory Prole (XMP) для
повышения производительности системы.
DRAM Timing Mode [Auto]
Режимы таймингов памяти.
[Auto] Временные параметры DRAM устанавливаются на основе SPD
(Serial Presence Detect) модуля памяти.
[Link] Позволяет пользователю настроить тайминги DRAM вручную для
всех каналов памяти.
[UnLink] Позволяет пользователю настроить тайминги DRAM вручную для
соответствующего канала памяти.
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
