Русский
Ru-14
Электропитание
Видео Демонстрация
Смотрите видео,чтобы узнать как подключить питание.
http://youtu.be/gkDYyR_83I4

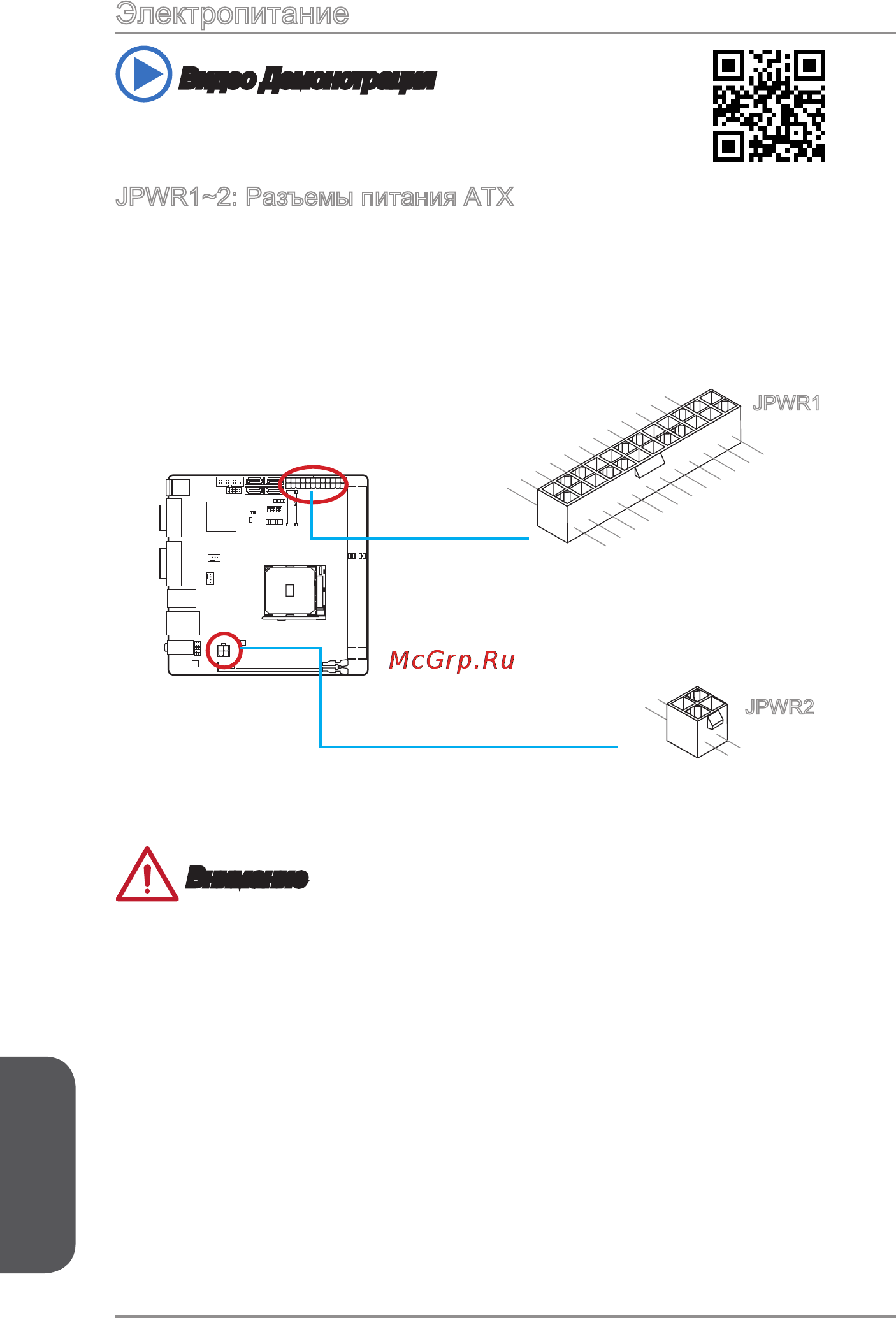

JPWR1~2: Разъемы питания ATX
Эти разъемы предназначены для подключения питания ATX. Для подключения
ATX разъема питания совместите кабель питания с разъемом и прочно
закрепите его. При правильном выполнении подключения защелка на кабеле
питания закрепляется в силовом разъеме материнской платы.
13.+3.3
V
1.+3.3
V
14.-12V
2.+3.3
V
15.Ground
3
.Ground
16.PS-ON
#
4.+5
V
17.Ground
5
.Ground
18.Ground
6.+5
V
19.Ground
7
.Ground
22.+5
V
10.+12V
20.Res
8.PW
R O
K
23.+5
V
11
.+12V
21.+5
V
9.5VSB
24.Ground
12.+3.3
V
JPWR2
JPWR1
4.+12V
2
.Ground
3.+12V
1
.Ground
Внимание
Для обеспечения стабильной работы системной платы проверьте надежность
подключения всех кабелей питания к соответствующему блоку питания АТХ.
