Русский
Ru-11

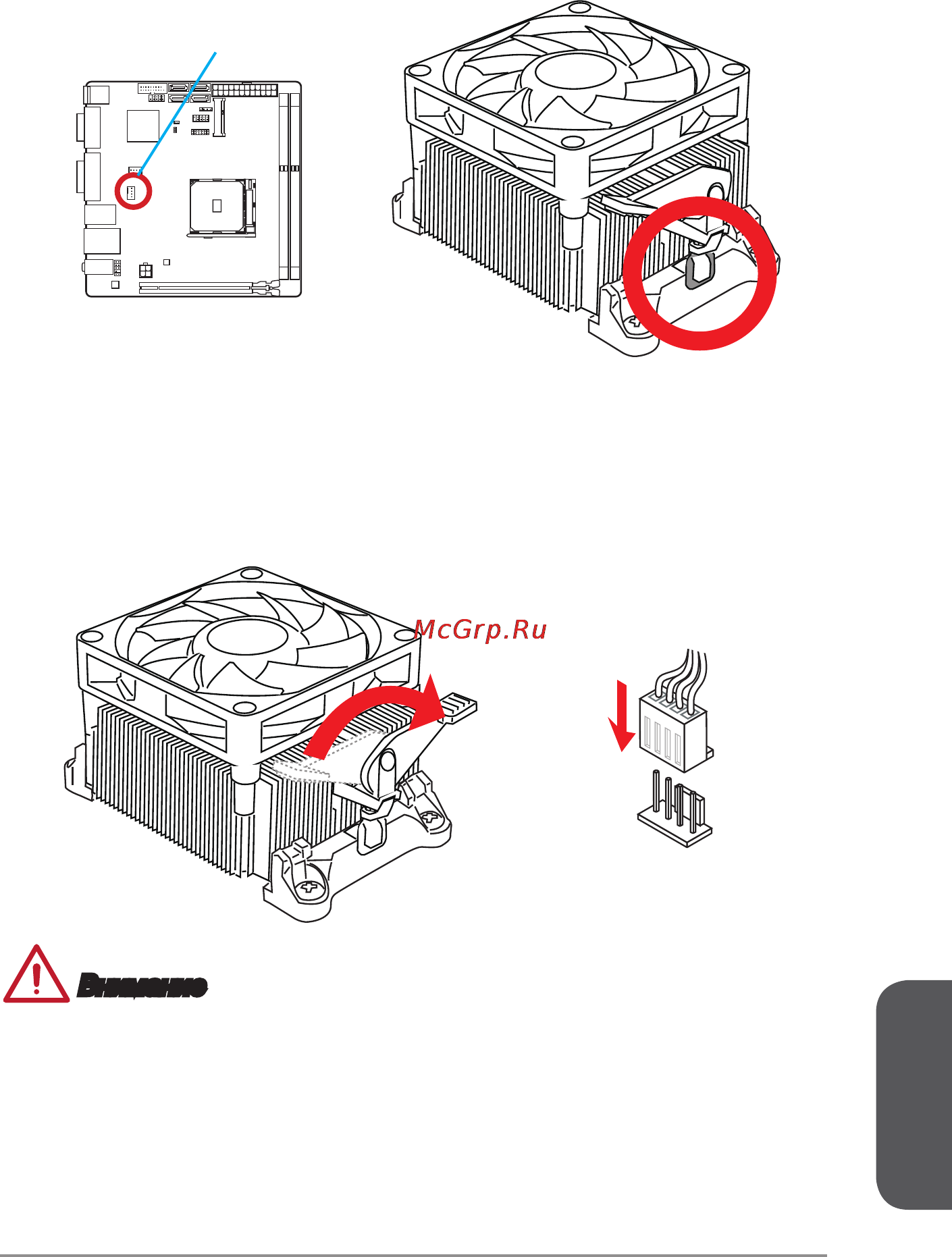

5. Найдите разъем вентилятора процессора на материнской плате.
6. Разместите вентилятор на узле крепления. Вначале зацепите один его край.
Внимание
При отсоединении фиксирующего рычага необходимо соблюдать
осторожность, так как рычаг подпружинен и при отпускании он вернется с
исходное положение.
Убедитесь, что кулер надежно зафиксирован на процессоре до включения
системы.
За дополнительной информацией об установке процессорного кулера
обратитесь к соответствующей документации.
•
•
•
7. Затем нажмите на другой край, чтобы установить радиатор на узел
крепления. Найдите рычаг фиксации и поднимите его.
8. Зафиксируйте радиатор дальнейшим поворотом рычага.
9. Подключите кабель вентилятора процессора к соответствующему разъему
системной платы.
Разъем вентилятора процессора
