Русский
Ru-25
Общие Сведения

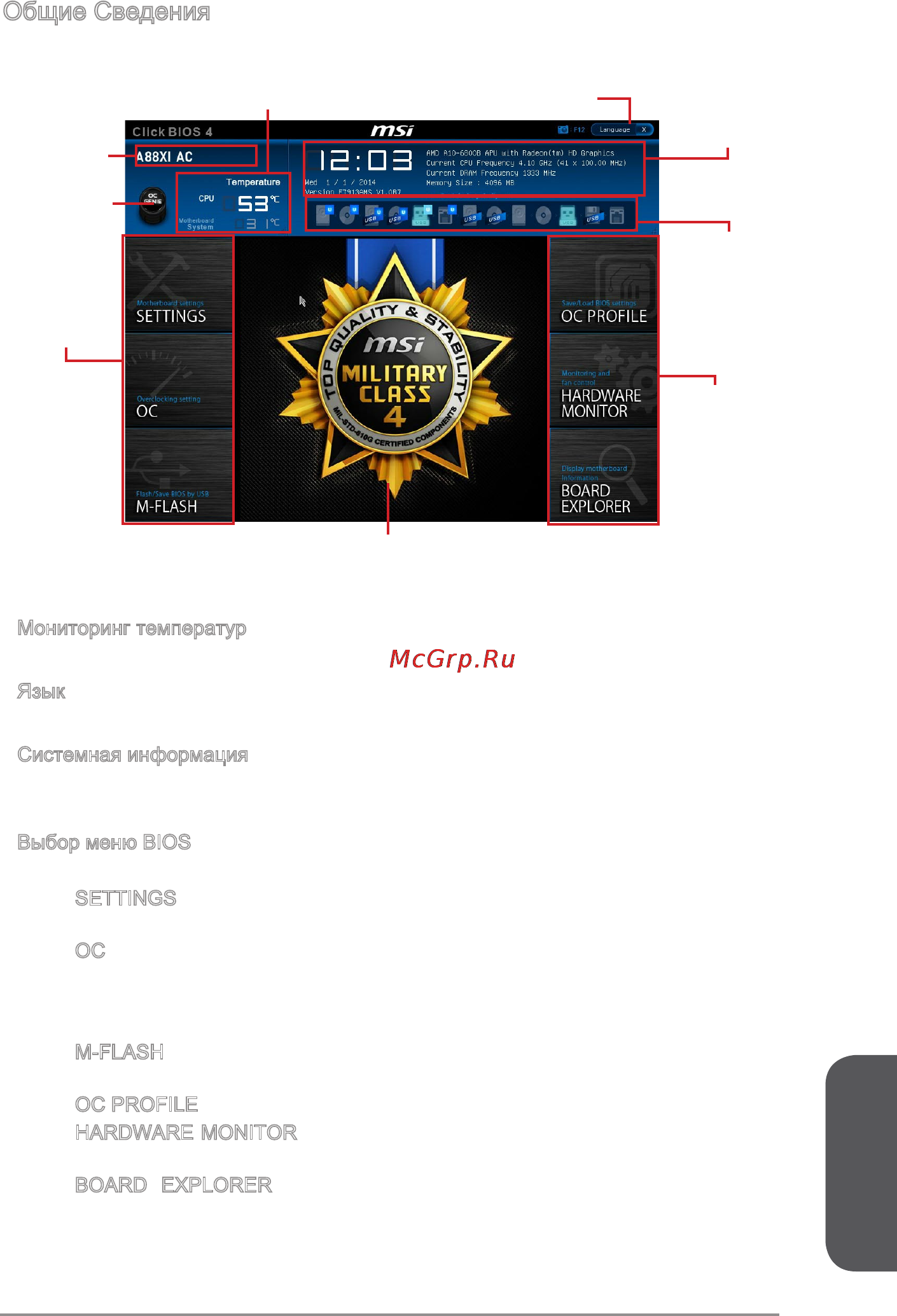

После входа в BIOS отображается следующий экран.
Выбор
меню BIOS
Мониторинг температур
Системная
Информация
Приоритет
загрузочных
устройств
Экран просмотра раздела
Выбор
меню BIOS
Язык
Кнопка
Virtual OC
Genie
Название
модели
Мониторинг температур
Показывает температуру процессора и материнской платы.
Язык
Позволяет выбрать язык интерфейса для настройки BIOS.
Системная информация
Показывает время, дату, модель процессора, его частоту, а также частоту
памяти, ее емкость и версию BIOS.
Выбор меню BIOS
Доступны следующие опции:
SETTINGS - В данном меню указывают параметры настройки для микро-
процессора, загрузочного устройства.
OC - Данное меню содержит элементы настройки частоты и напряжения.
Увеличение частоты приводит к увеличению производительности, однако
это может привести к нестабильной работе системы. Мы не рекомендуем
неопытным пользователям производить разгон системы.
M-FLASH - Позволяет выбрать метод обновления BIOS с USB флэш-
диска.
OC PROFILE -Используется для настройки различных профилей разгона.
HARDWARE MONITOR - Это меню используется для установки скорости
вентилятора и мониторинга напряжений системы.
BOARD EXPLORER - Предоставляет информации об установленных
устройствах на материнской плате.
▶
▶
▶
▶
■
■
■
■
■
■
