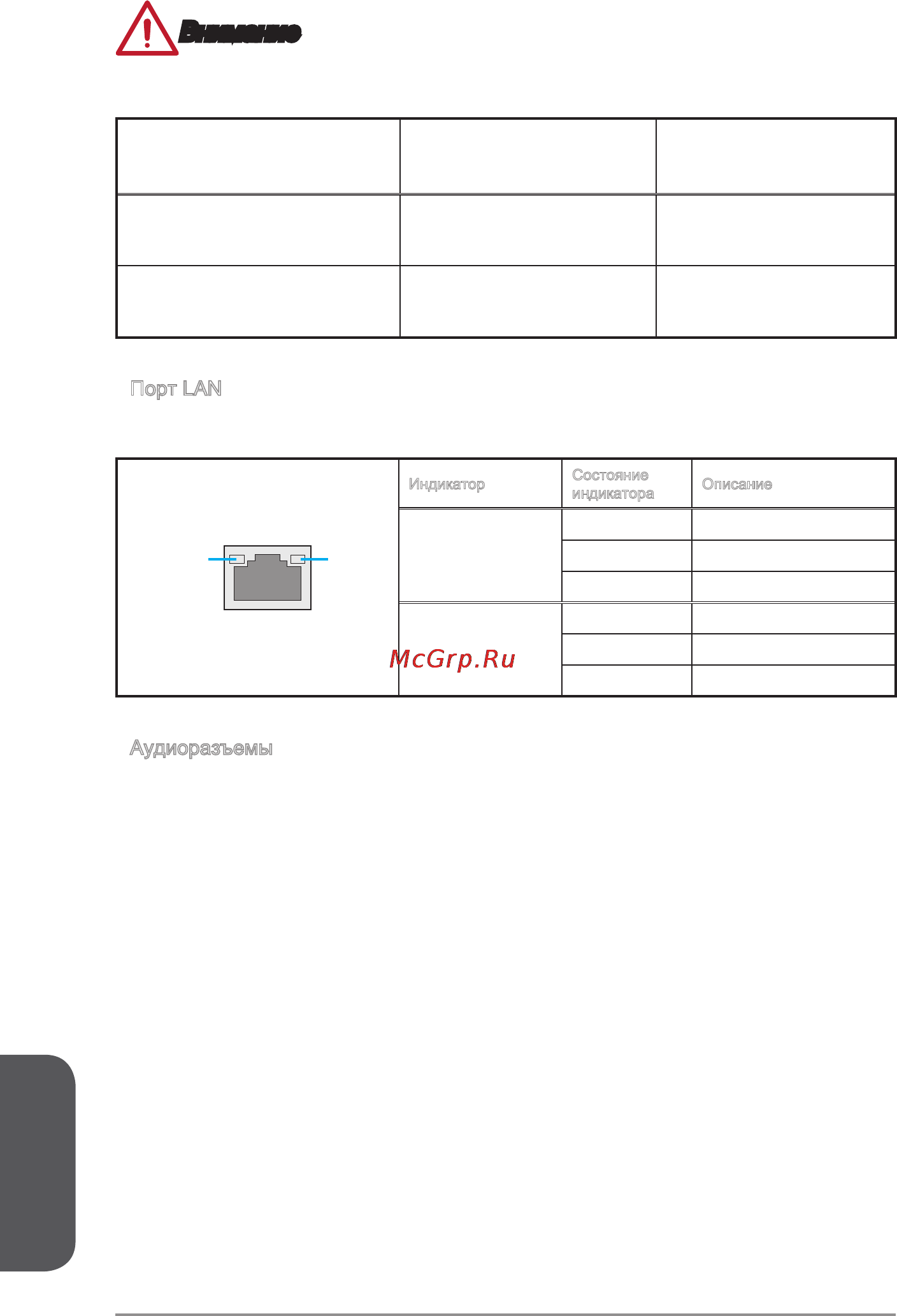

Русский
Ru-8
Внимание
Данная платформа поддерживает функции dual-display(два дисплея)/ triple-
display (три дисплея).
VGA + DVI-D /
VGA + HDMI /
DVI-D + HDMI
VGA + DVI-D + HDMI
Режим расширения
(Расширение рабочего стола на
второй и третий монитор)
◯ ◯
Режим «клонирование»
(Изображения на мониторах
совпадают)
◯ ◯
Порт LAN
Стандартный разъем RJ-45 для подключения к локальной вычислительной сети
(LAN).
LINK/ACT
LED
SPEED
LED
Индикатор
Состояние
индикатора
Описание
Link/ Activity LED
(Подключение/
Работа индикатора)
Выкл. Не подключен
Желтый Подключен
Мигает Передача данных
Speed LED
(Скорость передачи
данных)
Выкл. 10 Мбит/с подключение
Зеленый 100 Мбит/с подключение
Оранжевый 1 GГбит/с подключение
Аудиоразъемы
Эти разъемы используются для подключения аудиоустройств. Цвет разъема
определяет его функцию.
Голубой — линейный вход: Служит для подключения внешних источников
звукового сигнала.
Зеленый — линейный выход: Разъем для подключения динамиков или
наушников.
Розовый — микрофон: Разъем для подключения микрофона.
▶
▶
■
■
■
