Весы ШТРИХ-Слим © ЗАО «Штрих-М» www.shtrih-m.ru

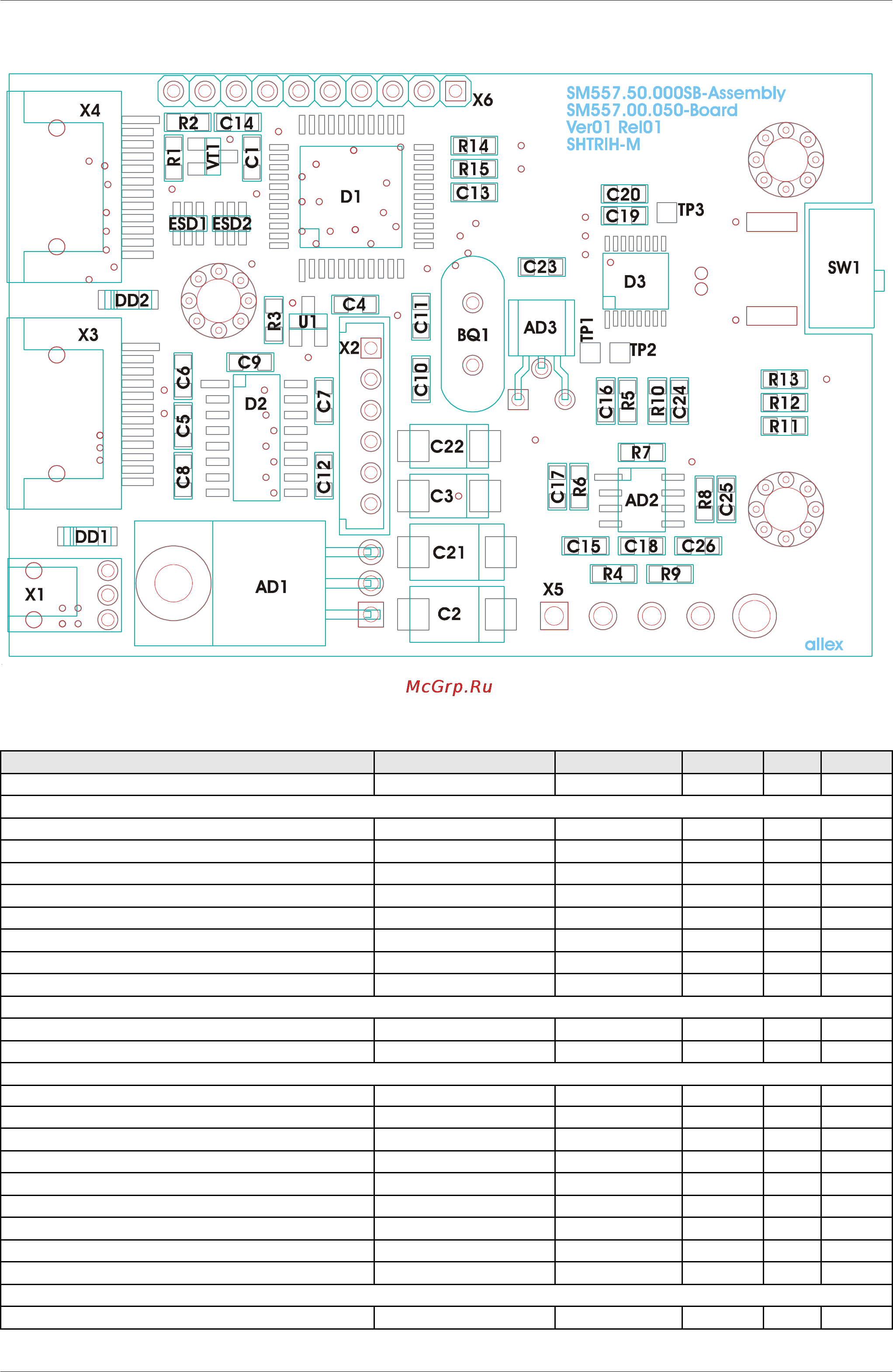

Схема расположения элементов
Список комплектации
Обозначение на схеме Номинал Тип (корпус) Аналог Кол. Прим.
Микросхемы
AD1 L4941 TO-220 1 1
AD2 AD8552 SOIC-8 1
AD3 LM2931A TO-92 1
D1 ATmega16-16AI TQFP-44 1
D2 ADM232A ARN SOIC-16 1
D3 AD7799BRU TSSOP-16 1
U1 V6340 SOT-23 1
Кварцевый резонатор
BQ1 14,7456 МГц HC49/S 1 2
Конденсаторы
C1, C4, C5, C6, C7, C8,C9,C12,C13,C20,C23 0,1 мкФ 0805 11
C2, C21 47 мкФ x 25 Вольт D Case 2
C3, C22 100 мкФ x 10 Вольт C Case 2
C10,C11 16 пФ 0805 2
C15, C16, C24, C26 0,01 мкФ (NPO 10%) 0805 4
C17, C25 1000 пФ (NPO 10%) 0805 2
C18 0,47 мкФ 0805 1
C19, C14 10 мкФ 0805 2
Диоды
DD2,DD1 LL4148 SMD DL-35 2
15
