Настройка платы SME7110.034.000СБ
Микроконтроллер программируется с помощью встроенного загрузчика по линиям асинхронного
интерфейса. Загрузчик стартует автоматически, если память микроконтроллера пуста или при подведении
питания была замкнута перемычка J1 PROGR.
Материалы и оборудование
1. Компьютер с MSWindows.
2. Программа FlashMagic (доступна на www.flashmagictool.com).
3. Если плата без опции RS, то потребуется преобразователь уровней асинхронного интерфейса
(далее - преобразователь уровней). Предлагается использовать преобразователь уровней на основе
микросхемы FTDI (FT232RL). Для этой микросхемы необходимо скачать и установить драйверы
виртуального com-порта (доступны на www.ftdichip.com). Также, можно использовать
преобразователь уровней на основе микросхемы ADM3202, например интерфейсную плату
ST010.2.4B (3,3V) для весов Штрих М5.
4. Если плата с опцией RS, то достаточно иметь кабели SME7110.00.114 и SME7110.00.115 для
подключения платы к порту RS-232 компьютера.
Порядок работы
1. Если используется преобразователь уровней на основе микросхемы FTDI, то сначала следует
установить ее драйверы виртуального COM-порта. Далее открыть диспетчер устройств, ветку
"Порты (Com и LPT)". И подключить преобразователь уровней.

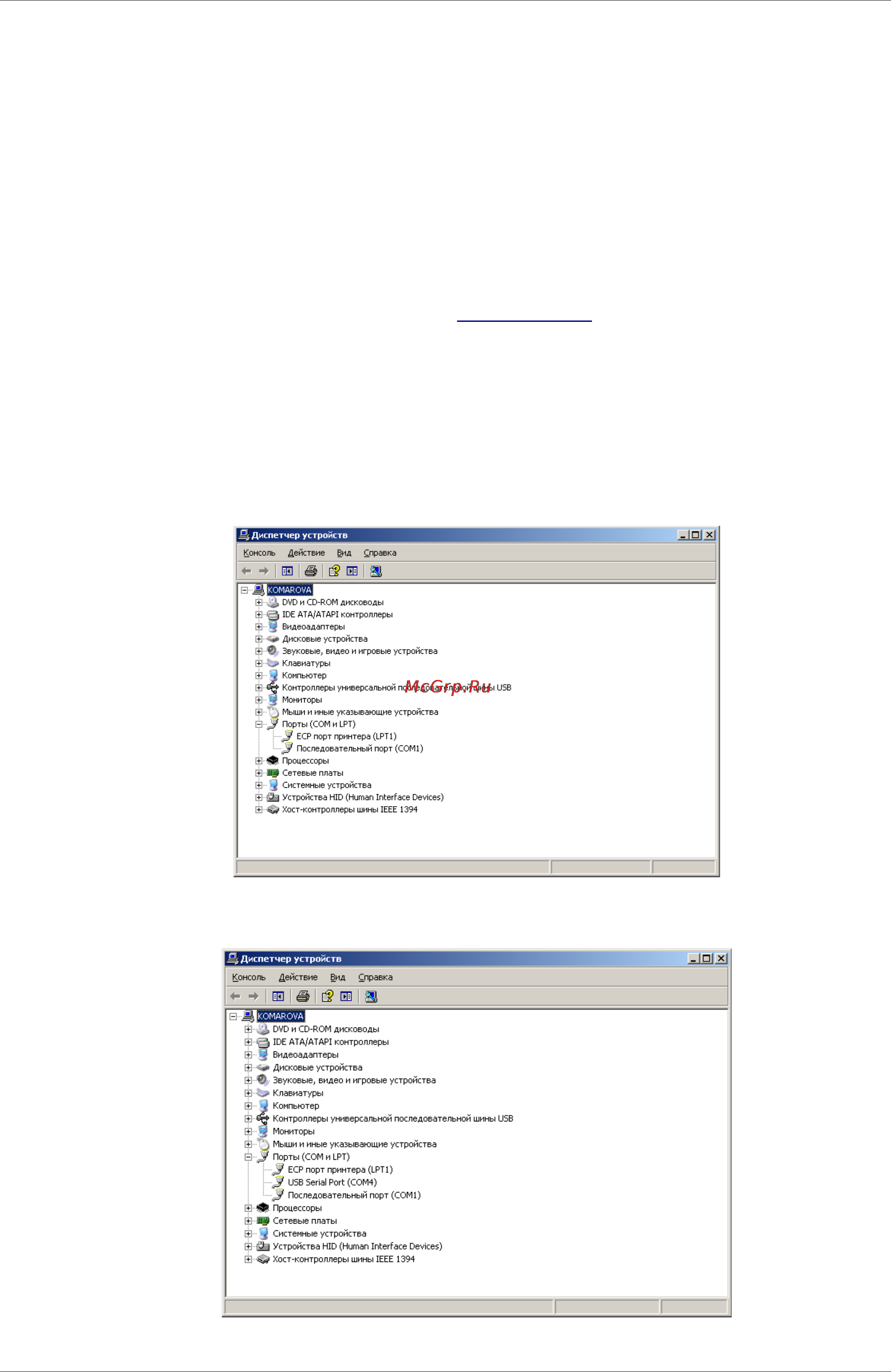

Рисунок 8
Записать номер com-порта USB Serial Port, который отобразился в диспетчере устройств.
