ШТРИХ–М ШТРИХ-Слим [21/65] Список комплектации

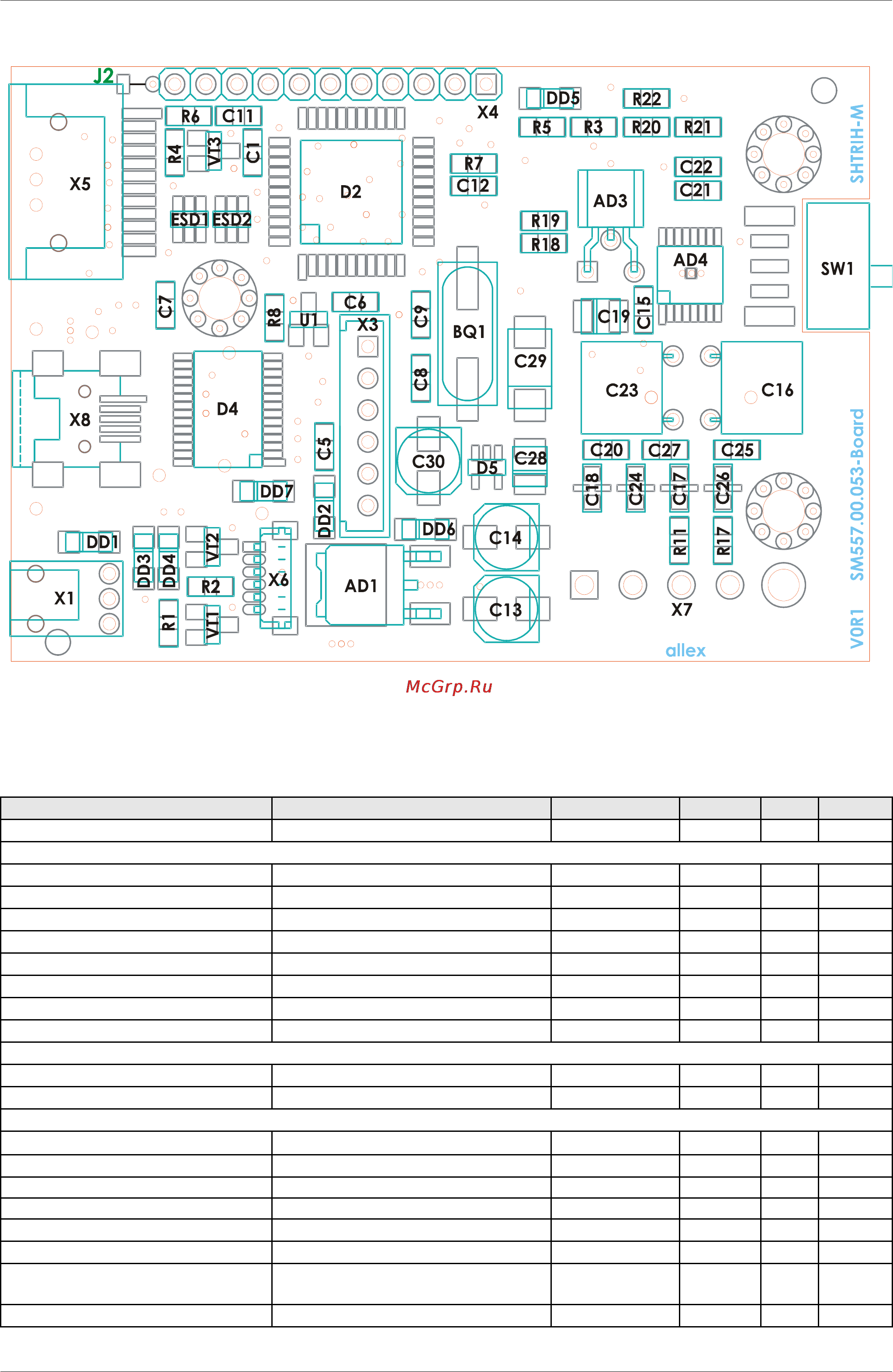

![ШТРИХ–М ШТРИХ-Слим [21/65] Схема расположения элементов](/views2/1175292/page21/bg15.png)
Весы ШТРИХ-Слим © ЗАО «Штрих-М» www.shtrih-m.ru
Схема расположения элементов
Список комплектации
Обозначение на схеме Номинал Тип (корпус) Аналог Кол. Прим.
Микросхемы
AD1 L4941 DPAK 1
AD3 LM2931A TO 92 1
AD4 ADS1230 TSSOP 16 1
D2
ATmega16-16AI TQFP 44 1
D4 FT232R SSOP 28 1
D5 MAX1682 SOT 23-5 1
U1 V6340RSP3B SOT 23 1
Кварцевый резонатор
BQ1 14,7456 МГц HC49/S 1 1
Конденсаторы
C1,C5,C6,C7,C12,C15,C20, C22 0,1 мкФ 0805 8
C8, C9 16 пФ 0805 2
C11, C21 10 мкФ 0805 2
C13 10 мкФ х 25 Вольт SMD, d=5мм 1
С14 100 мкФ х 10 Вольт SMD, d=5мм 1
C16, C23 MEB 68nJ63 (68 пФ, 5%) DIP 2
C17, C18, C24, C26
NFM21CC223R1H3
(22000пФ,20%) Murata 0805 4
C19, C28 3,3 мкФ х 16 Вольт B case 1
21
