Весы ШТРИХ-Слим © ЗАО «Штрих-М» www.shtrih-m.ru
Выставление зазоров

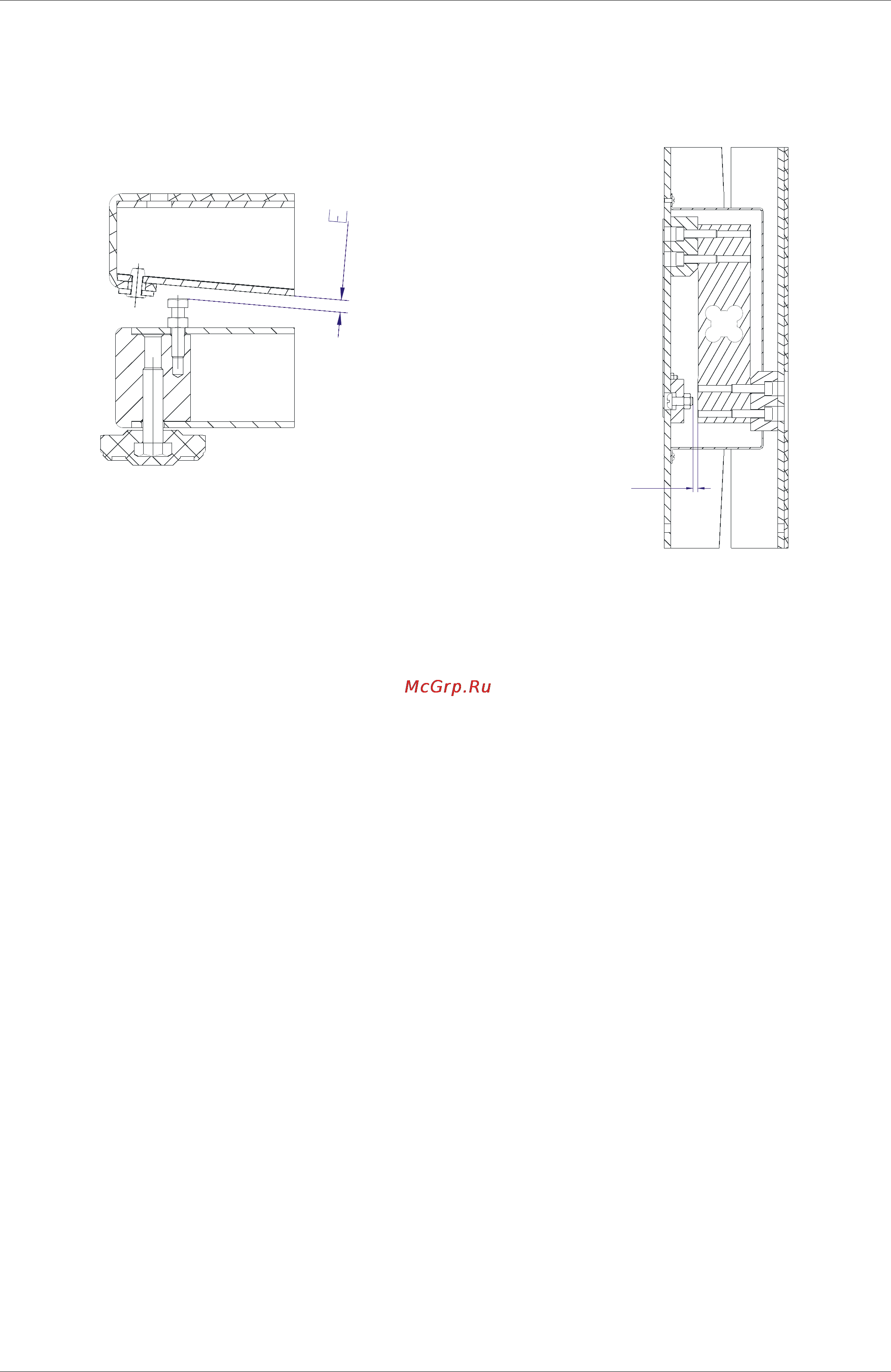

Весы Штрих СЛИМ имеют ограничительные винты В на весовой платформе. Четыре винта крепятся
по углам рамы нижней К и один под датчиком веса. Эти винты являются устройством защиты тензодатчика
от перегрузок и служат для ограничения прогиба соответственно рамы приемной Ж и датчика веса.
Величина зазора Б устанавливается следующим образом: платформа делится на четыре четверти
(визуально), затем одна из четвертей нагружается максимально допустимым весом (груз располагается в
центре четверти), при этой нагрузке ограничительный винт В выкручивается из рамы нижней К до касания
рамы приемной Ж и фиксируется контргайкой Л. После фиксации винта нагрузка снимается. Аналогично
выставляются остальные зазоры.
Зазор ограничительного винта под датчиком веса выставляется при нагрузке центра платформы
весом превышающем максимальный на 10%. После нагружения центра платформы ограничительный винт
выкручивается из рамы нижней К до касания с датчиком веса и контрится грунтовкой АК-070.
9
